Rotax 125 MAX evo - Page 25

ROTAX 125 MAX evo, Junior MAX evo, Mini MAX evo, Micro MAX evo

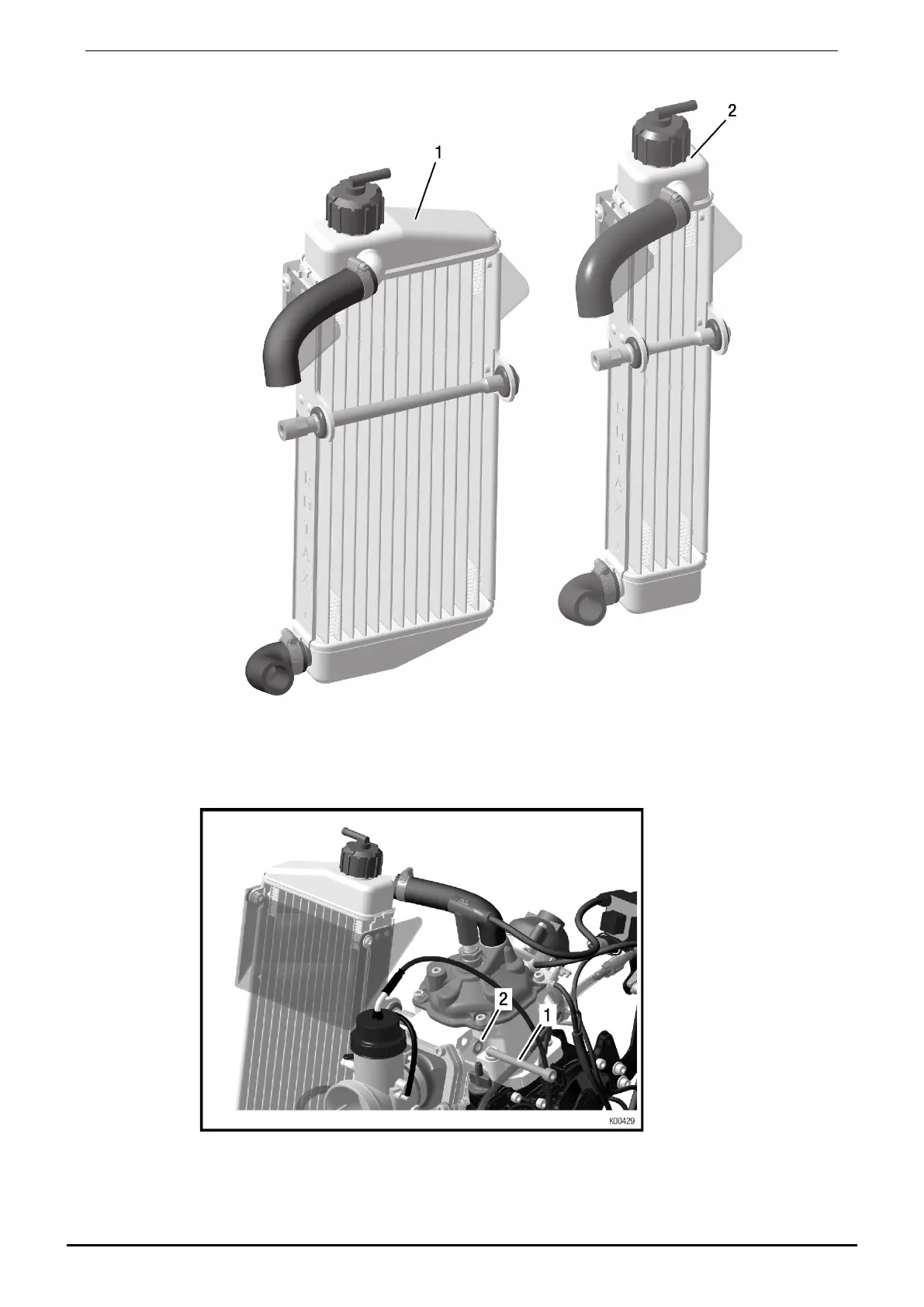

Bild 17 (K00428)
 Den vormontierten Kühler mit Zyl. Schraube M8x75 am Motor gemäß Bild 18
befestigen.
Bild 18
 Den vormontierten oberen Kühlerschlauch mittels Schlauchschelle (Pos. 3) am
Motor gemäß Bild 19 befestigen.
Seite/page 24/98 Ausgabe/Edition 11/2014
