Die Bedüsung des Vergasers kann wie folgt geändert werden:
Hinweis: Der Vergaser muss nicht vom Motor entfernt
werden um die Bedüsung zu verändern.
Warnung: Jegliches Hantieren mit Kraftstoffen
nur an gut belüfteten Plätzen vor-
nehmen!
Warnung: Beim Hantieren mit Kraftstoffen darf
nicht mit offenem Licht oder Feuer
hantiert werden. Benzin und Benzin-
dämpfe sind leicht entflammbar und
explosiv!
Warnung: Kraftstoff darf nicht mit heißen Motor-
teilen oder Zubehör in Kontakt ge-
langen Entflammungs- und Explosions-
gefahr.
Achtung: Keinen Kraftstoff verschütten.
Verschütteten Kraftstoff sofort mit
entsprechenden Bindemitteln binden und
umweltgerecht entsorgen.
Einen für Kraftstoffe geeigneten und
sauberen Auffangbehälter unter dem
Vergaser halten. Verschlussschraube
(Pos. 27) mit Dichtung (Pos. 26) ab-
schrauben und Vergaser entleeren.
Hinweis: Der aus der Schwimmerkammer ab-
laufende Kraftstoff kann wieder in den
Kraftstofftank gefüllt werden.
Hauptdüse (Pos. 15) und Düsentasse
(Pos. 14) entfernen.
Hinweis: Die Dimension der Hauptdüse ist an der
Stirnseite der Hauptdüse eingeprägt.
Hauptdüse mit entsprechender Dimension
auswählen (siehe Tabelle 1A bzw.1B).
Düsentasse (Pos. 14) in jener Lage wie in
Bild 2 dargestellt und Hauptdüse (Pos. 15)
mit der entsprechenden Dimension (siehe
Tabelle 1A bzw. 1B) montieren.
Verschlussschraube (Pos. 27) mit
Dichtung (Pos. 26) montieren und mit
Handkraft festziehen.

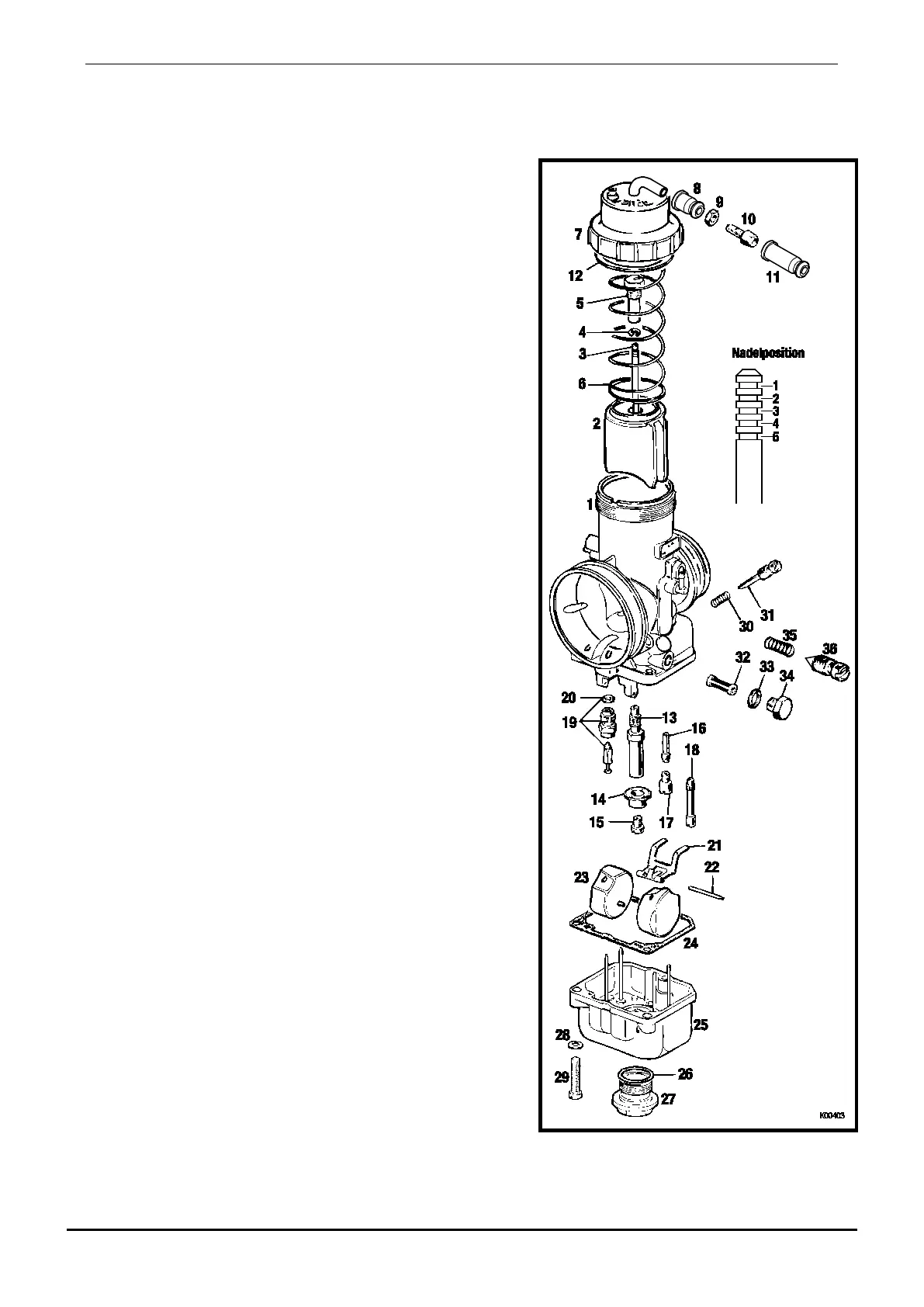

Bild 2
Hinweis: Im eingebauten Zustand des Vergasers kann auch die Position der Düsennadel (3)
geändert werden. Die Standard Position der Düsennadel ist in „Nadelposition 2“.
Seite/page 38/98
Ausgabe/Edition 11/2014
