Rotax 125 MAX evo - Page 48

ROTAX 125 MAX evo, Junior MAX evo, Mini MAX evo, Micro MAX evo

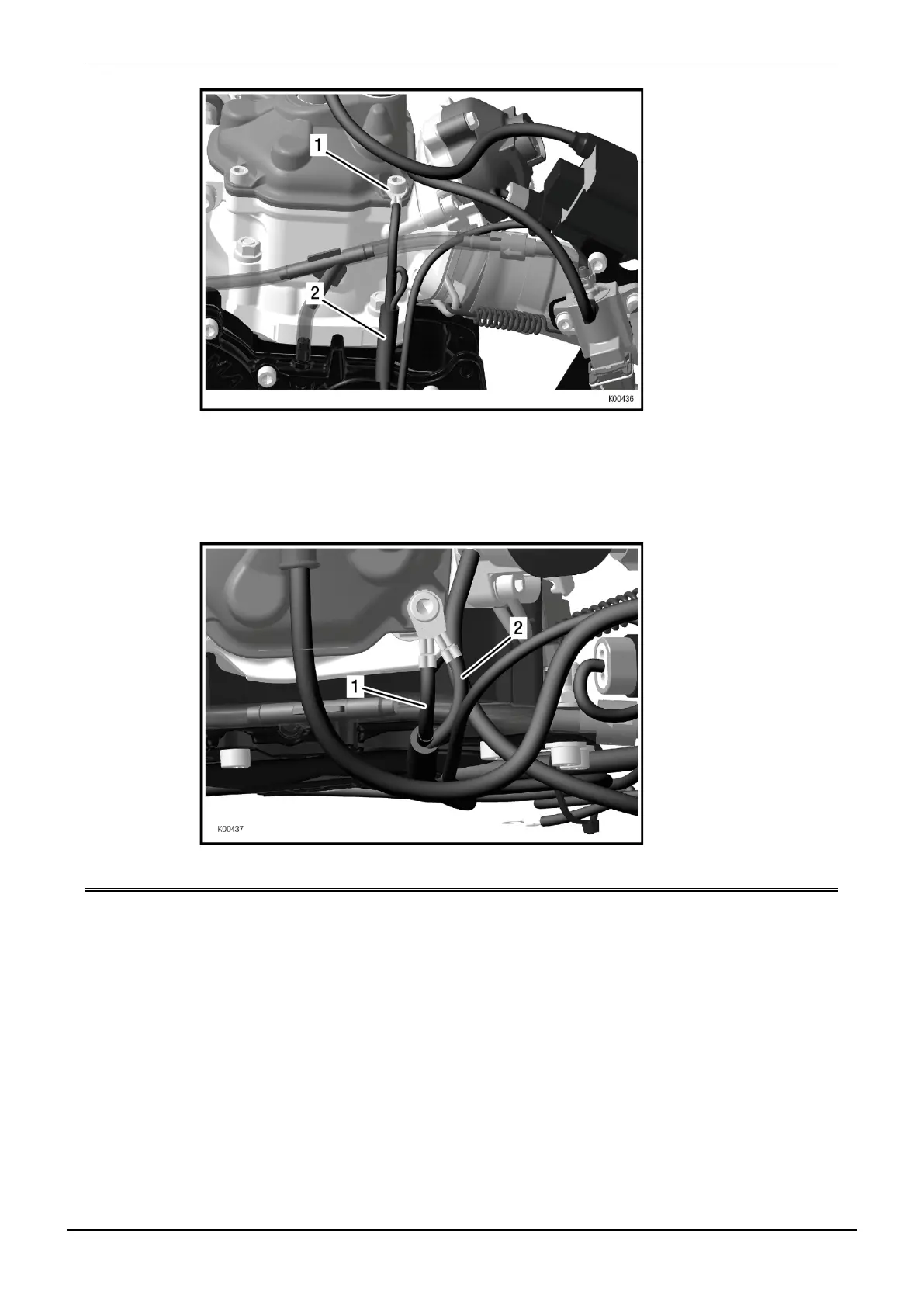

Bild 8
Modus 2:
Siehe dazu Bild 9.
Zusatzkabel (Pos. 2) ist mit der Masse (Pos. 1) am Zylinderkopfdeckel mitgeschraubt. Die
Steuerung des Auslassschiebers ist somit bei 7600 U/min aktiv.
Bild 9
Seite/page 47/98 Ausgabe/Edition 11/2014
