Roto Patio Fold - Predrilling support bracket

Subject to change. Roto Patio Fold IMO_374_EN_v1  April 2015  43
bzw. 30
20
40
20
50
0
12
7 bzw. 10 7 bzw. 10
50
50
Rahmenband 7/50 bzw. 10/50 Flügelband 20/40 bzw. 30/40
Rahmenband 7/50 bzw. 10/50 Flügelband 20/50 bzw. 30/50
12 mm Versatz zur Schattenfuge
0 mm Versatz zur Schattenfuge
Rahmenband 7/50 bzw. 10/50
Rahmenband 7/50 bzw. 10/50
Flügelband 20/40 bzw. 30/40
Flügelband 20/50 bzw. 30/50
Installation
Drilling and routing dimensions
Predrilling support bracket

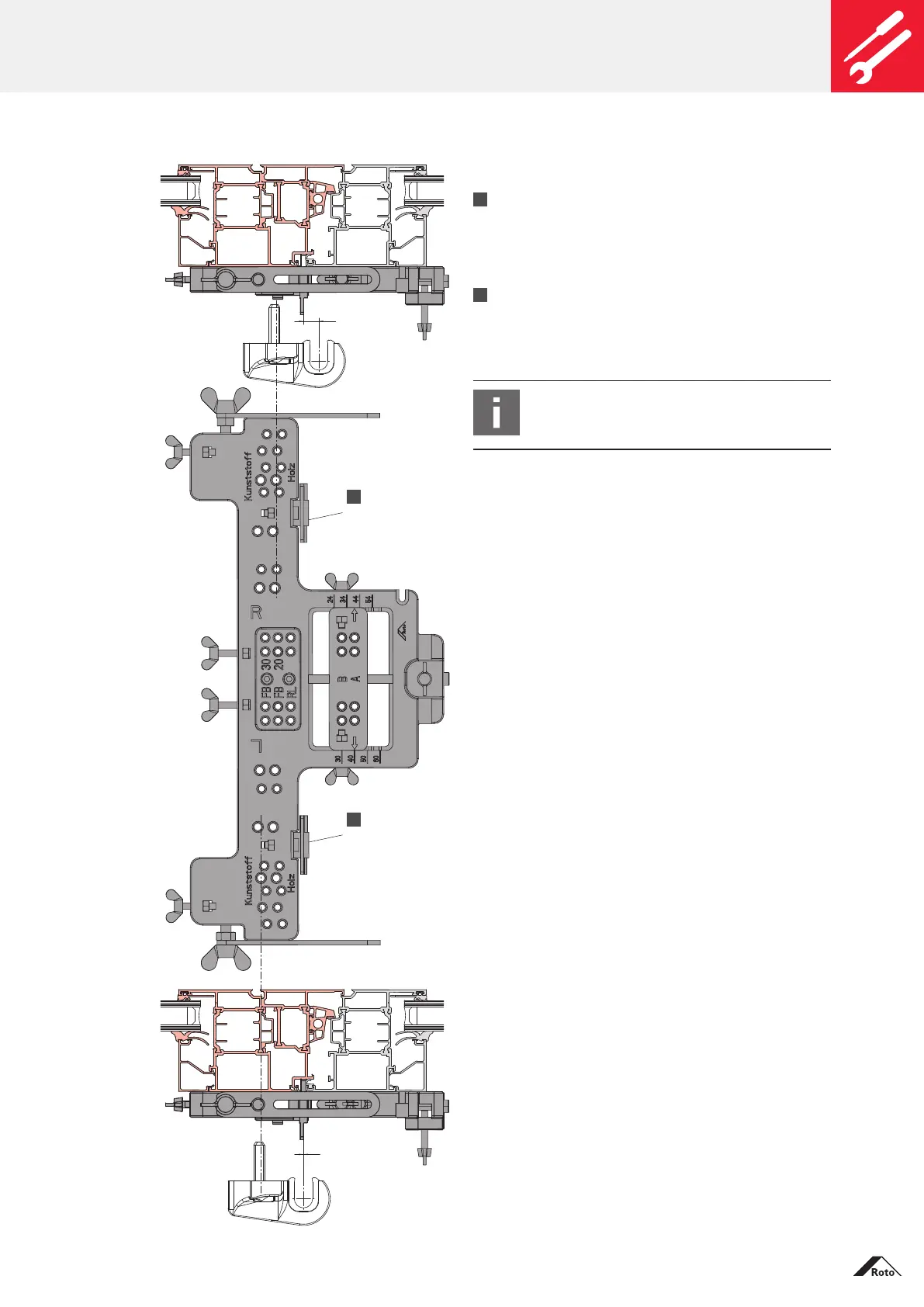

Predrilling of the support bracket
Drilling-jig adjustments
1.
Adjust the spacers for shadow gap, shorten to
shadow gap depth if necessary.
Drill:
2.
Predrilling of screws Ø 5mm, predrilling of pins
Ø6mm, according to the drilling-jig inscription
(timber = 12mm offset).
NOTE!
Observe the profile-specific installation
instructions .
12mm offset to shadow gap
Spacer for
shadow gap
12
Spacer for
shadow gap
1.
1.
If necessary,
shorten buffer-
stop to shadow-
gap depth.
