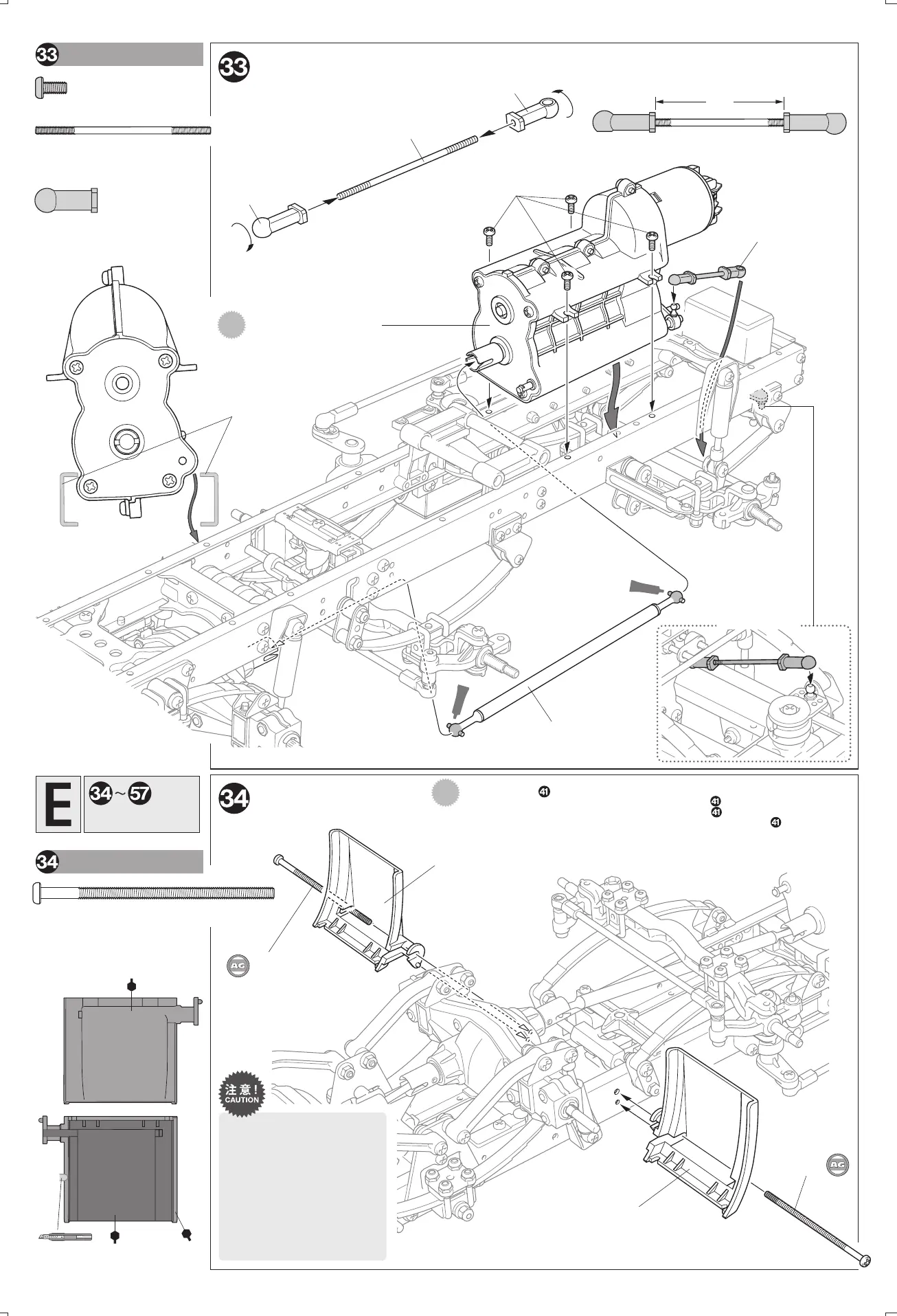

Tamiya 56371 - Gearbox and Fender Assembly; Gearbox Installation Procedure; Rear Fender Attachment Part 1; Sharp Edges Warning

17
MA4
3×6㎜
Y7
MA4
×4
MD8 ×2
★ギヤボックスを左右にかたむけながら
取り付 け ま す。
★Attach as shown.
★Gemäß Abbildung einbauen.
★Monter comme indiqué.
シャーシフレーム
Chassis frame
Fahrgestellrahmen
Châssis bi-longerons
ギヤボックスの取り付け
Attaching gearbox
Getriebegehäuse-Einbau
Fixation du carter
3×6㎜丸ビス
Screw
Schraube
Vis
4㎜ア ジャス タ ー
Adjuster
Einstellstück
Chape à rotule
袋詰Eを使用します
BAG E / BEUTEL E / SACHET E
★取り付け向きに注意。
★
Note direction.
★
Auf richtige Plazierung
achten.
★
Noter le sens.
《シャーシ下面》
Underside
Unterseite
Dessous
Y9
ME18
3×60㎜
リヤフェンダーの取り付け1
Attaching rear fenders 1
Hintere Schutzbleche-Einbau 1
Fixation des garde-boue arrière 1
ME18
×2
★リ ヤ フ ェ ン ダ ー（ Y 部 品 ）は 先 端 が と
がってい る 部 分 が ありま す。組み立ての
際 には 注 意してくだ さ い 。
★
Rear fender parts (Y Parts) have
sharp edges. Handle carefully during
assembly.
★
Teile der hinteren Schutzbleche (Y
Teile) haben scharfe Kanten. Beim
Zusammenbau vorsichtig damit
umgehen.
★
Les pièces de garde-boue arrière (Y)
présentent des arêtes vives. Les
manipuler avec soin durant
assemblage.
3×60 ㎜丸ビス
Screw
Schraube
Vis
TS-42
TS-29
(LP-5)
《
Y7 , Y9
》
TS-42
内側
Inside
Innen
Intérieur
外側
Outside
Aussen
Extérieur
33㎜
《原寸図》
Actual size
Tatsächliche Größe
Taille réelle
MD6
2×45㎜
MD8
4㎜
《シフトロッド 》
Shift rod
Schaltstange
Tringlerie de boîte de vitesse
MD8
4㎜
MD6
×1
2×45㎜両 ネジシャフト
Threaded shaft
Gewindestange
Tige filetée
プロ ペラシャフト（長）
Propeller shaft (long)
Antriebswelle (lang)
Arbre de transmission (long)
ME18
3×60㎜
★Y7、Y9は、20ページの でY4、Y6を取り付けるまで仮止めしておきます。
★
Do not fully attach Y7 and Y9 until Y4 and Y6 are attached at step on page 20.
★
Y7 und Y9 nicht vollständig festmachen, bis Y4 und Y6 bei Schritt auf Seite 20 angebracht werden.
★
Ne pas fixer complètement Y7 et Y9 jusqu’à ce que Y4 et Y6 soient fixés à l’étape page 20.
56371 Scania 8x4/4
(
11057661
)
