27

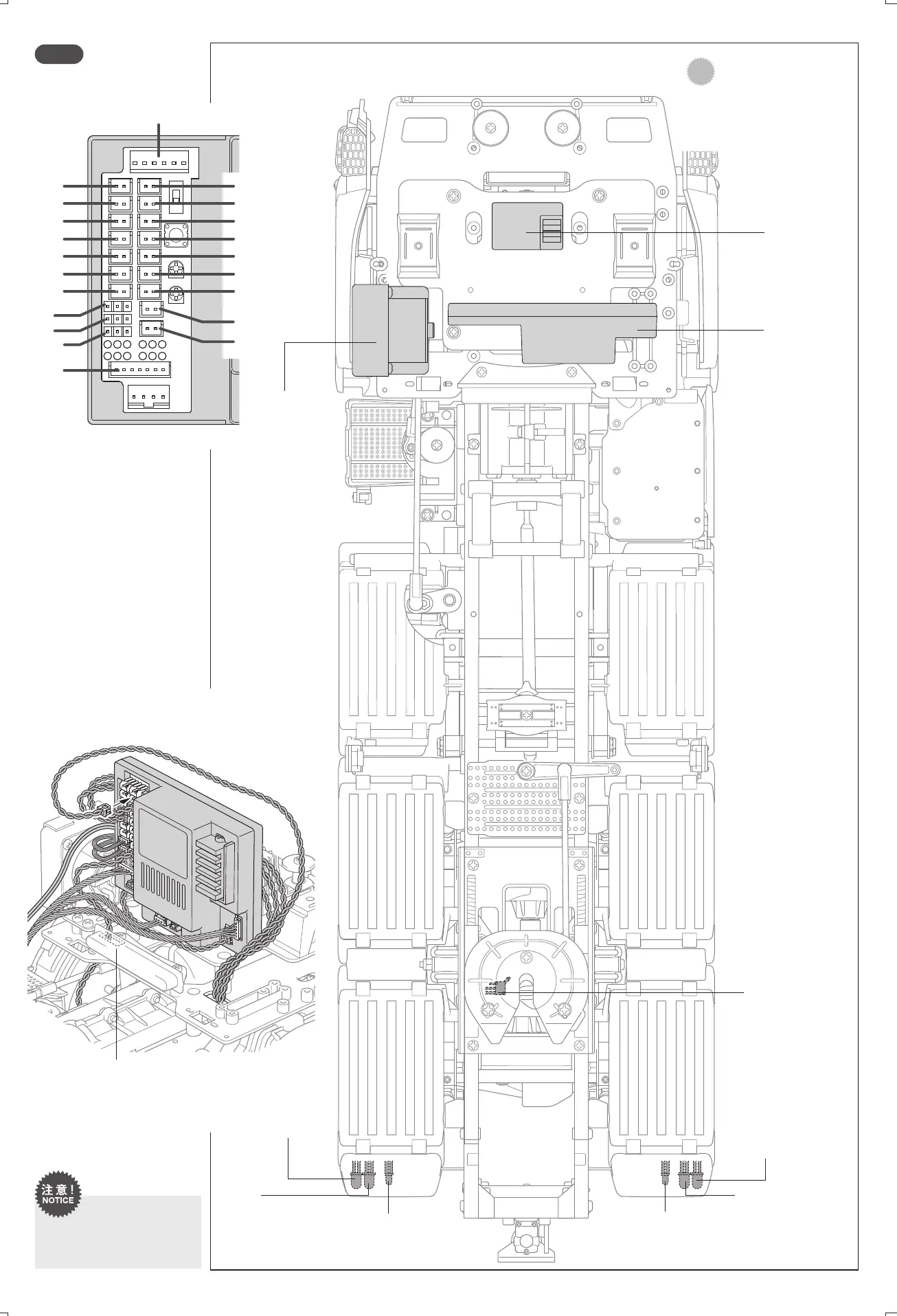

《MFCの配置1》
Positioning MFC unit 1
Einbau der MFC Einheit 1
Positionnement de l’unité MFC 1
★配線はMFC説明書をご覧ください。
★When wiring, refer to instructions
included with MFC unit.
★Bei der Verkabelung Anleitung der
MFC Einheit beachten.
★Pour câbler, se référer aux
instructions fournies avec l’Unité
MFC.
★ ラ イ ト ケ ー ス（ H 6 、H 7 ）に は
使用しない穴があります。
★
Light cases (H6, H7) have unused holes.
★Lampengehäuse (H6, H7) haben
ungenutzte Öffnungen.
★Les logements de feux (H6, H7) ont
des trous inutilisés.
※ 振 動 ユ ニット
※Vibration unit
※Vibrationseinheit
※Unité de vibration
バックランプ
Reverse light
Back lamp
※
J18
バックランプ
Reverse light
Back lamp
※
J18
ストップ ランプ
Taillight
Tail lamp
※
J19
ストップ ランプ
Taillight
Tail lamp
※
J19
※
J24
ウィンカー･後（左）
Winker/R (left)
※
J23
ウィンカー･後（右）
Winker/R (right)
※受信機
※
Receiver
※Empfänger
※Récepteur
※MFCユニット
※MFC unit
※MFC Einheit
※Unité MFC
J11
J27
J26
J25
J24
J23
J22
J21
(
J28
)
マルチファンクションコントロールユニット
Multi-Function Control Unit
MFC
J8
J9
J10
J20
J19
J18
J17
J16
J15
J14
J13
J12
※
J12
※カプラ ースイッチ
※Coupler switch
※Koppelschalter
※Commande de
sellette
★コード は下図のように 配 線してくださ い。
★
Stow cables as shown below.
★
Kabel wie unten gezeigt verlegen.
★
Ranger les câbles comme montré ci-dessous.
《シャー シ上 面 》
Chassis top
Chassis Oberseite
Dessus de châssis
★メカデッキ の 穴 を 通し ま す。
★
Pass cables through R/C deck opening.
★
Kabel durchführen durch die Öffnung in der
RC Halterung.
★
Passer les câbles au travers de l’ouverture
de la platine RC.
56371 Scania 8x4/4
(
11057661
)
