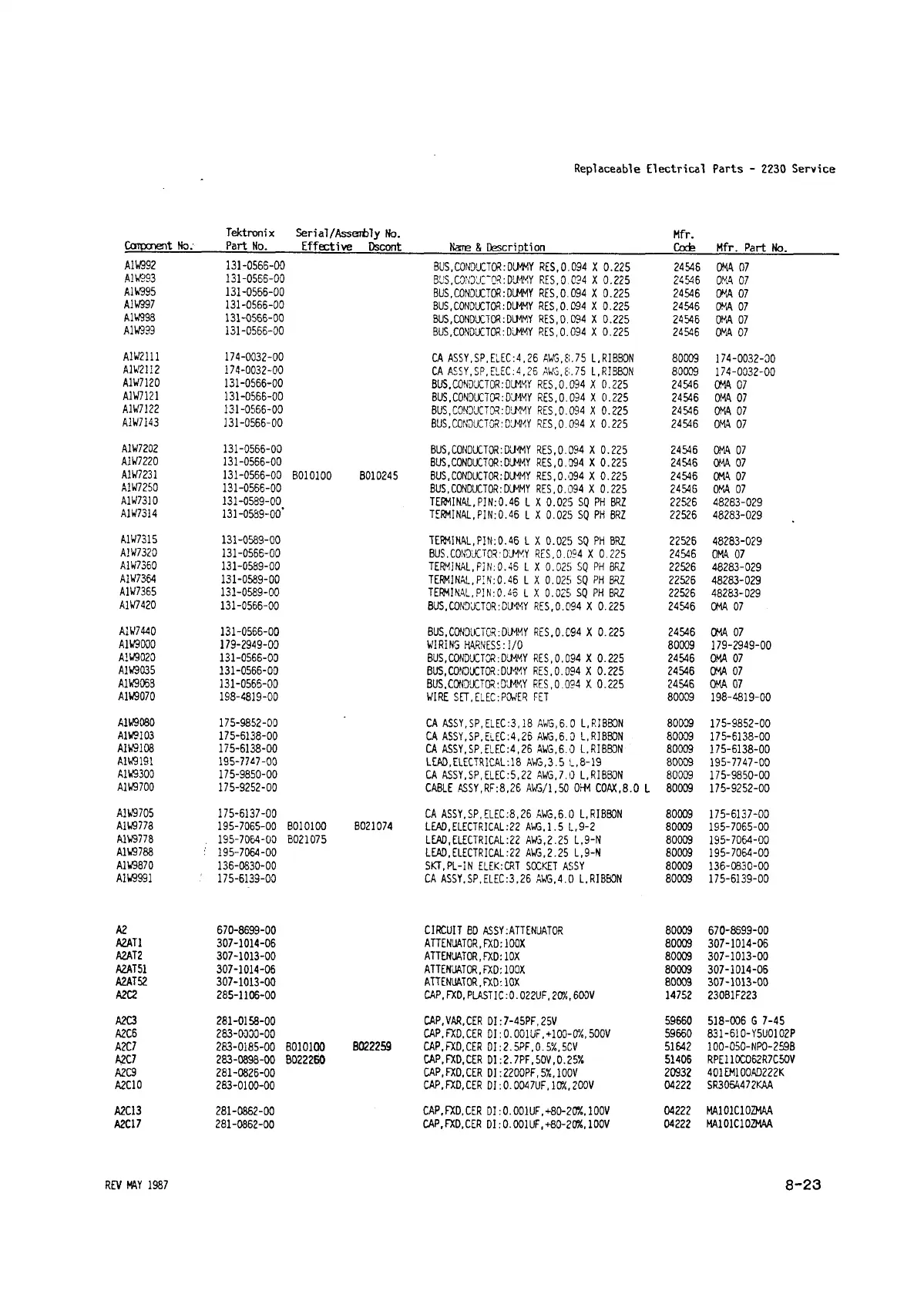

Replaceable E lectrical Parts - 2230 Service
Tektronix Serial/Assembly No. Mfr.
Component No.
Part No. E ffe c tiv e
Dscont Name & D escription
Code M fr. Part No.
A1W992 131-0566-00
BUS, CONDXTOR: DUMMY RES,0.094 X 0.225
24546 OKA 07
M m 3
131-0566-00
BUS,CONDUCTOR:DUMMY RES,0.094 X 0.225 24546
OMlA 07
A1W995
131-0566-00
BUS,CONDUCTOR:DUMMY RES,0.094 X 0.225
24546 OMA 07
A1W997
131-0566-00
BUS,CONDUCT OR:DUMMY RES,0.094 X 0.225
24546 OMA 07
A1W998
131-0566-00
BUS,CONDUCT OR:DUMMY RES,0.094 X 0.225
24 546 OMA 07
A1W399
131-0566-00
BUS,CONDUCTOR:DUMMY RES,0.094 X 0.225
24 546
OMA 07
A1W2111
174-0032-00
CA ASSY,SP,EL EC:4,26 AWS.8.75 L,RIBBON
80009
174-0032-00
A1W2132 174-0032-00
CA ASSY,SP,ELEC:4,26 AW3.8.75 L,RIBBON 80009
174-0032-00
A1W7120 131-0566-00
BUS, CONDXTOR:DUMMY RES,0.094 X 0.225
24546 OMA 07
A1W7121
131-0566-00
BUS.CONDUCTOR:DUMMY RES,0.094 X 0.225
24 546 OMA 07
A1W7122
131-0566-00
BUS,CONDUCTOR: DUMMY RES,0.094 X 0.225
24 546 OKA 07
A1W7143
131-0566-00
BUS,CONDUCTOR:DUMMY RES,0.094 X 0.225
24546 OMA 07
A1W7202
131-0566-00
BUS,CONDUCTOR:DUMMY RES,0.094 X 0.225 24 546 OKA 07
A1W7220
131-0566-00
BUS,CONDUCTOR:DUMMY RES,0.094 X 0.225
24546 OMA 07
A1W7231
131-0566-00 B010100
B010245
BUS,CONDUCTOR:DUMMY RES,0.094 X 0.225 24 546 OKA 07
A1W7250
131-0566-00
BUS, CONDXTOR: DUMMY RES,0.094 X 0.225
24545 OMA 07
A1W7310
131-0589-00
TERMINAL,PIN.-0.46 L X 0.025 SQ PH BRZ
22526 48263-029
A1W7314
131-0589-00'
TERMINAL,PIN:0.46 L X 0.025 SQ PH BRZ
22 526
48283-029
A1W7315
131-0589-00
TERMINAL,PIN:0.46 L X 0.025 SQ PH BRZ
22526
48283-029
A1W7320
131-0566-00
BUS.CONDUCTOR:DUMMY RES,0.094 X 0.225 24546 OKA 07
A1W7360
131-0589-00
TERMINAL,PIN:0.45 L X 0.025 SQ PH BRZ
22526
48283-029
A1W7364
131-0589-00
TERMINAL,PINrO.46 L X 0.025 SQ PH BRZ
22526 48283-029
A1W7365
131-0589-00
TERMINAL,PIN:0.46 L X 0.025 SQ PH BRZ
22526 48283-029
A1W7420
131-0566-00 BUS, CONDXTOR: DUMMY RES,0.094 X 0.225
24546 OMA 07
A1W7440
131-0566-00 BUS.CONDXTOR:DUMMY RES.0.094 X 0.225 24546 OMA 07
A1W9000
179-2949-00
WIRING HARNESS:I/O
80009
179-2949-00
A1W9020
131-0566-00 BUS,CONDXTOR:DUMMY RES,0.094 X 0.225
24546 OMA 07
A1W9035 131-0566-00
BUS,CONDXTOR:DUMMY RES,0.094 X 0.225
24546
OMA 07
A1W9058 131-0566-00 BUS,CONDXTOR:DUMMY RES,0.094 X 0.225 24 546
OMA 07
A1W9070
198-4819-00
WIRE SET.ELEC:POWER FET
80009
198-4819-00
A1W9080
175-9852-00
CA ASSY,SP, ELEC:3,18 AWS.6.0 L,RIBBON 80009
175-9852-00
A1W9103
175-6138-00
CA ASSY,SP,ELEC:4,26 AWG.6.D L,RIBBON
80009
175-6138-00
A1W9108 175-6138-00
CA ASSY,SP.ELEC:4,26 AWG.6.0 L,RIBBON 80009
175-6138-00
A1W9191
195-7747-00
LEAD,ELECTRICAL:18 AW3.3.5 1,8-19 80009
195-7747-00
A1W9300 175-9850-00
CA ASSY,SP,ELEC:5,22 AWG.7.0 L,RIBBON 80009
175-9850-00
A1W9700
175-9252-00
CABLE .ASSY,RF:8,26 AWS/1,50 OHM COAX,8.0 L 80009 175-9252-00
A1W9705
175-5137-00
CA ASSY,SP,ELEC:8,26 AWS.6.0 L,RIBBON 80009
175-6137-00
A1W9778 195-7065-00 B010100 B021074
LEAD,ELECTRICAL:22 AMS,1.5 L.9-2
80009 195-7065-00
A1V9778
, 195-7064-00 B021075
LEAD,ELECTRICAL:22 AW3.2.25 L.9-N
80009
195-7064-00
A1W9788
' 195-7064-00
LEAD,ELECTRICAL:22 AWS.2.25 L.9-N
80009
195-7064-00
A1V9870
136-0830-00 SKT.PL-IN ELEK:CRT SXKET ASSY 80009
136-0830-00
A1W9991
175-6139-00 CA ASSY,SP,ELEC:3,26 AWG.4.0 L,RIBBON 80009 175-6139-00
A2
670-8699-00
CIRCUIT BD ASSY ATTENUATOR
80009 670-8699-00
A2AT1
307-1014-06
ATTENUATOR,FXD:100X
80009
307-1014-06
A2AT2
307-1013-00 ATTENUATOR,FXD:10X 80009 307-1013-00
A2AT51
307-1014-06 ATTENUATOR,FXD:100X
80009
307-1014-06
A2AT52
307-1013-00 ATTENUATOR,FXD:10X 80009 307-1013-00
A2C2
285-1106-00
CAP.FXO,PLASTIC:0.022UF,20%,600V
14752 230B1F223
A2C3
281-0158-00
CAP.VAR.CER DI:7-45PF,25V 59660
518-006 G 7-45
A2C6
283-0000-00
CAP.FXD.CER DI:0.001UF,+100-0%500V 59550 831-610-Y5U0102P
A2C7
283-0185-00 B0101Q0
B022259 CAP.FXO.CER D I:2 .5PF,0.5%,5CV
51S42 100-050-NPD-259B
A2C7
283-0898-00 B022260 CAP.FXD.CER D1:2.7PF,50V,0.25%
51406
RPE110C062R7C50V
A2C9
281-0826-00 CAP.FXO.CER D I: 2200PF,5%,100V
20932
401EM100AD222K
A2C10
283-0100-00
CAP.FXD.CER DI:0.0047UF,10%,200V
04222 SR3054472KAA
A2C13
281-0862-00
CAP.FXD.CER DI:0.001UF,+80-20%,100V
04222
MA101C10ZMAA
A2C17
281-0862-00
CAP.FXD.CER DI:0.001UF,+80-20%,100V
04222
MA101C10ZMAA
REV MAY 1987
8 -2 3
