Español
BakerTop
ChefTop
Configuración del gas
Un técnico calificado debe controlar el tipo de gas utilizado y por consiguiente sustituir el inyector, regular la
distancia del aire primario, configurar el tipo de gas en el panel de mando del horno y adherir la etiqueta.

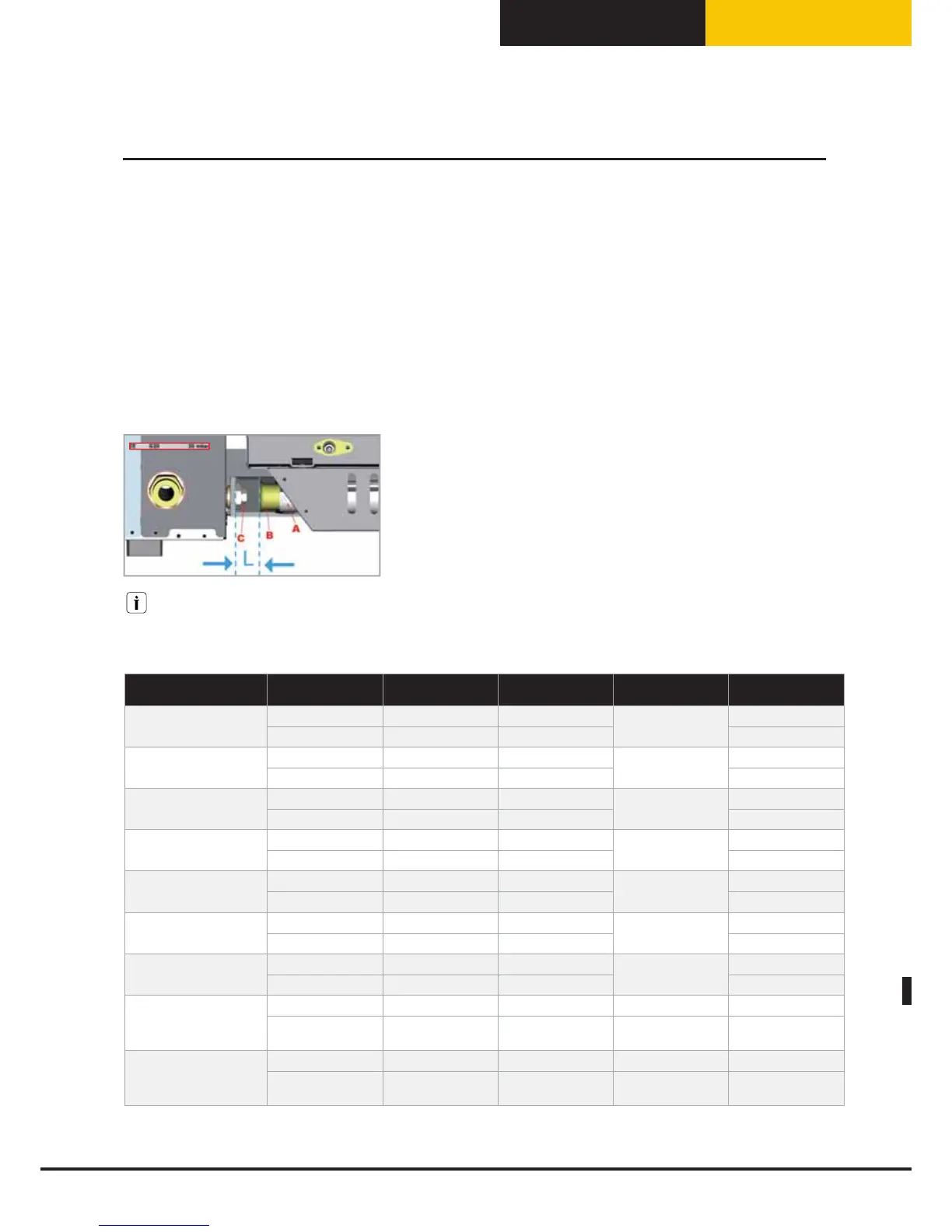

Regulación de la distancia del aire primario y sustitución del inyector
Haciendo referencia a la tabla presente en la hoja de datos técnicos indicada abajo, proceder a la sustitución
del inyector principal y a la regulación del aire primario a través del correspondiente casquillo. Realizar las
operaciones sólo después de haber cerrado el grifo de gas colocado antes del horno y desconectado de la
alimentación eléctrica.
Controlar que el diámetro del inyector a sustituir sea el que esta impreso en el mismo en 1/100 mm. El
inyector se encuentra en la parte posterior del horno abajo a la izquierda. Para sustituir el inyector y regular
el aire primario operar en la siguiente manera (ver ilustraciones a continuación):
•Aflojar el tornillo A
•Desplazar el casquillo B en base a cuanto es indicado en la tabla adjunta.
•Desenroscar y extraer el inyector C a través de una llave de 13mm.
•Instalar el inyector apto a tipo de gas presente en la red
(ver correspondiente tabla técnica).
•Posicionar el casquillo B a la distancia correcta H (ver tabla técnica cor-
respondiente).
•Atornillar nuevamente el tornillo A.
Hay dos tipos de inyectores a utilizar:
• Inyector para G20, G25 y G25.1
• Inyector para G30 y G31
HORNO GAS GAS CODIGO INYECTOR
DIAMETRO
INYECTOR
AIRE PRIMARIO
L [mm]
INSTALACION
XBC 615 G
G20, G25, G25.1 BR1275A0 345
Todo abierto
L=39 mm
Provisto en el embalaje
G30,G31 BR1055A0 225 Instalado en el horno
XBC 815 G
G20, G25, G25.1 UG1001A0 375
Todo abierto
L=39 mm
Provisto en el embalaje
G30,G31 BR1250A0 245 Instalado en el horno
XVC 315 G
G20, G25, G25.1 BR1020A0 280
Todo abierto
L=39 mm
Provisto en el embalaje
G30,G31 BR1085A0 185 Instalado en el horno
XVC 515 G
G20, G25, G25.1 BR1270A0 335
Todo abierto
L=39 mm
Provisto en el embalaje
G30,G31 BR1150A0 220 Instalado en el horno
XVC 715 G
G20, G25, G25.1 BR1280A0 360
Todo abierto
L=39 mm
Provisto en el embalaje
G30,G31 BR1180A0 230 Instalado en el horno
XVC 1215 G
G20, G25, G25.1 BR1275A0 345
Todo abierto
L=39 mm
Provisto en el embalaje
G30,G31 BR1055A0 225 Instalado en el horno
XVC 2015 G
G20, G25, G25.1 UG1001A0 375
Todo abierto
L=39 mm
Provisto en el embalaje
G30,G31 BR1250A0 245 Instalado en el horno
XVC915G - XVC1015G
XBC915G - XBC1015G
G20, G25, G25.1 BR1245A0 355 L=39 mm Provisto en el embalaje
G30,G31 BR1055A0 225
Todo abierto
L=39 mm
Instalado en el horno
XVC3215G - XVC4015G
G20, G25, G25.1 BR1245A0 355 L=39 mm Provisto en el embalaje
G30,G31 BR1055A0 225
Todo abierto
L=39 mm
Instalado en el horno
49
Conexión a gas
