Русский
Установка типа газа
Тип газа в сети газопровода должен быть проверен квалифицированным специалистом, который, при
необходимости, заменяет
форсунки, регулирует первичный поток воздуха и задает тип газа на панели управления печи и
вешает ярлык с указанием типа газа.
Замена форсунок и регулирование первичного воздухопотока
Используя таблицу, в прилагаемой ниже технической
спецификации, замените основную форсунку и настройте
первичный воздухопоток, используя соответствующие втулки.
Эта процедура должна быть выполнена при перекрытом запорном
клапане подаче газа и отключенном питании печи. Убедитесь, что
диаметр заменяемой форсунки совпадает с указанным на ней, на
сотые доли миллиметра (1 / 100 мм).Форсунка расположена сзади,
с левой нижней стороны. Чтобы заменить форсунки и настроить
первичный воздух, поступим следующим образом

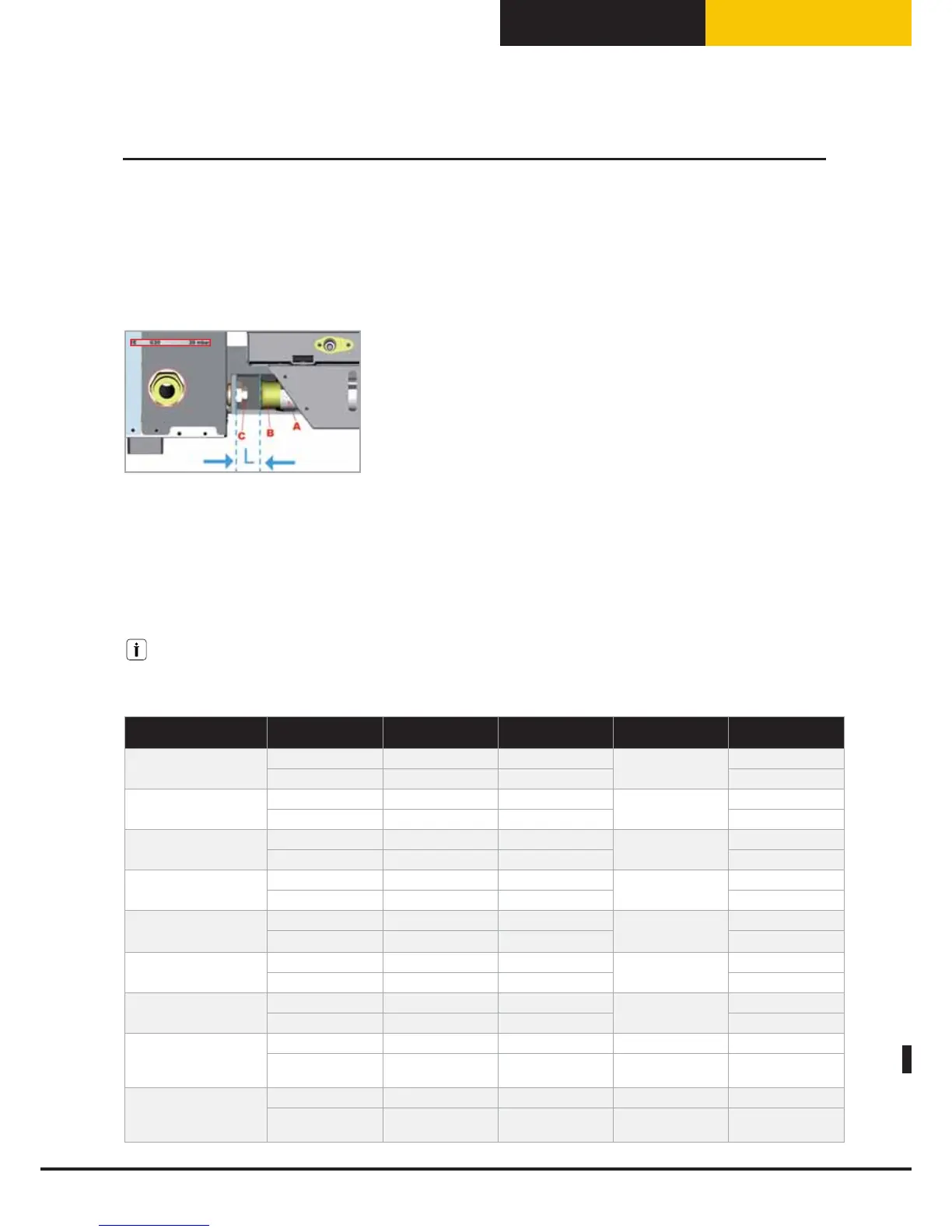

(См. иллюстрацию ниже):
• Ослабьте винт А.
• Установите втулку B в соответствии с информацией, представленной в
прилагаемой таблице.
• Отвинтите и удалите форсунку С помощью гаечного ключа 13 мм.
• Установите форсунку, наиболее подходящую для применяемого типа газа (см. соответствующую
техническую таблицу).
• Установите втулку B на правильном расстоянии H (см. соответствующую техническую таблицу).
• Затяните винт А.
Есть два типа форсунок:
- подходящие для газа типа G20 и G25
- подходящие для газа типа G30 и 31
Модель печи Тип газа Код форсунки Диаметр форсунки
Первичный поток
воздуха, L мм
Установка
XBC 615 G
G20, G25, G25.1 BR1275A0 345
All open
L=39 mm
In the appliance
G30,G31 BR1055A0 225 Installed
XBC 815 G
G20, G25, G25.1 UG1001A0 375
All open
L=39 mm
In the appliance
G30,G31 BR1250A0 245 Installed
XVC 315 G
G20, G25, G25.1 BR1020A0 280
All open
L=39 mm
In the appliance
G30,G31 BR1085A0 185 Installed
XVC 515 G
G20, G25, G25.1 BR1270A0 335
All open
L=39 mm
In the appliance
G30,G31 BR1150A0 220 Installed
XVC 715 G
G20, G25, G25.1 BR1280A0 360
All open
L=39 mm
In the appliance
G30,G31 BR1180A0 230 Installed
XVC 1215 G
G20, G25, G25.1 BR1275A0 345
All open
L=39 mm
In the appliance
G30,G31 BR1055A0 225 Installed
XVC 2015 G
G20, G25, G25.1 UG1001A0 375
All open
L=39 mm
In the appliance
G30,G31 BR1250A0 245 Installed
XVC915G - XVC1015G
XBC915G - XBC1015G
G20, G25, G25.1 BR1245A0 355 L=39 mm In the appliance
G30,G31 BR1055A0 225
All open
L=39 mm
Installed
XVC3215G - XVC4015G
G20, G25, G25.1 BR1245A0 355 L=39 mm In the appliance
G30,G31 BR1055A0 225
All open
L=39 mm
Installed
Газовое соединение
49
