CFW300 | 111
Appendix A / Anexo A
Appendix A
Anexo A
(a) Removal of the comunicaticon
accessory cover
(a) Remoción de la tapa de accesorios
de comunicación
(a) Remoção da tampa dos acessórios
de comunicação
(b) Accessory connection
(b) Conexión del
accesorio
(b) Conexão do acessório

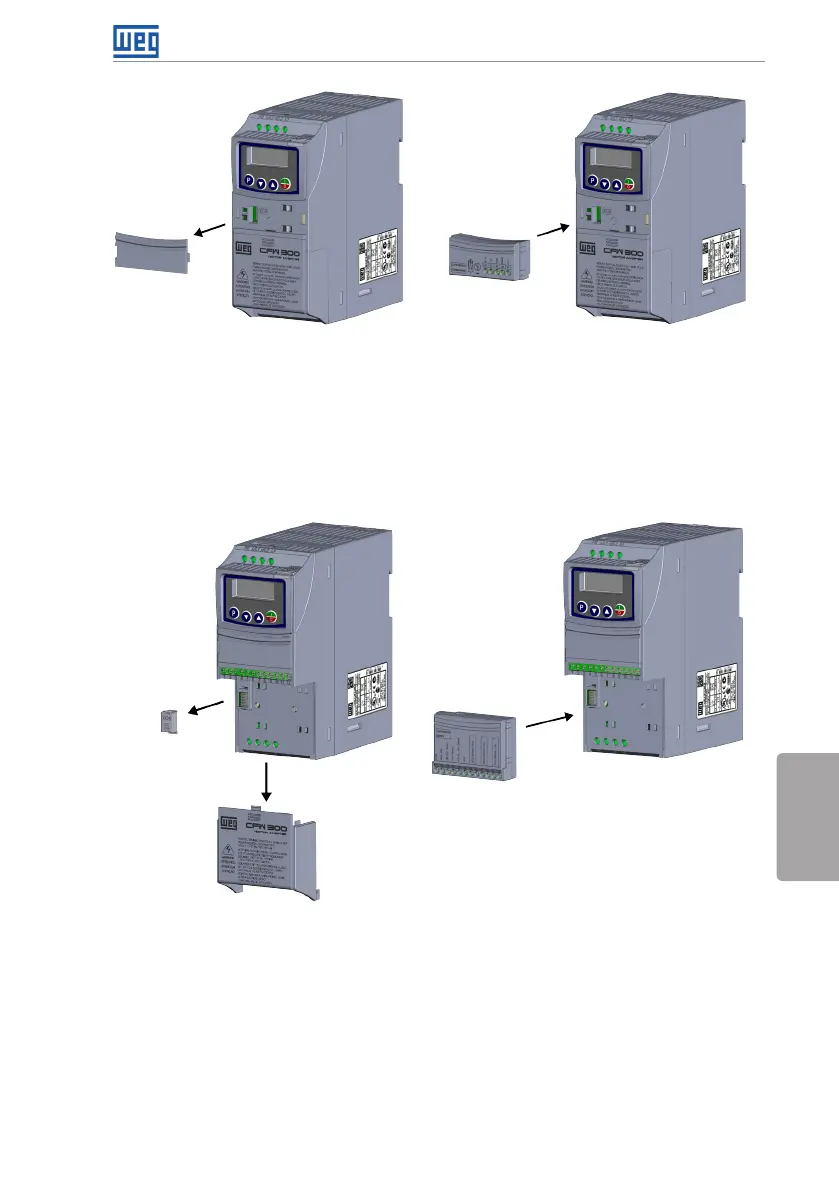

Figure A3: (a) and (b) Slot 1 - Communication accessory or external HMI
Figura A3: (a) y (b) Slot 1 - Accesorio de comunicación o HMI externa
Figura A3: (a) e (b) Slot 1 - Acessório de comunicação ou HMI externa
(a) Removal of the protection cover of the
connection of the IO expansion accessory
(a) Remoción de la tapa de protección de la
conexión de los accesorios de expansión
de IOs
(a) Remoção da tampa de proteção da
conexão dos acessórios de expansão de
IO's
(b) Accessory connection
(b) Conexión del
accesorio
(b) Conexão do acessório
Figure A4: (a) and (b) Slot 2 - Input and output (I/O) expansion accessory
Figura A4: (a) y (b) Slot 2 - Accesorio de expansión de entradas y salidas
Figura A4: (a) e (b) Slot 2 - Acessório de expansão de entradas e saídas (I/Os)
