WEG CFW300 - Page 116

112 | CFW300
Appendix A / Anexo A
Appendix A
Anexo A
(a) Release of the locks of the fan cover
(a) Liberación de las trabas de la tapa
del ventilador
(a) Liberação das travas da tampa do
ventilador
(b) Removal of the fan
(b) Remoción del
ventilador
(b) Remoção do
ventilador
(c) Cable disconnection
(c) Desconexión del cable
(c) Desconexão do cabo
(d) Cable disconnected
(d) Cable desconectado
(d) Cabo desconectado

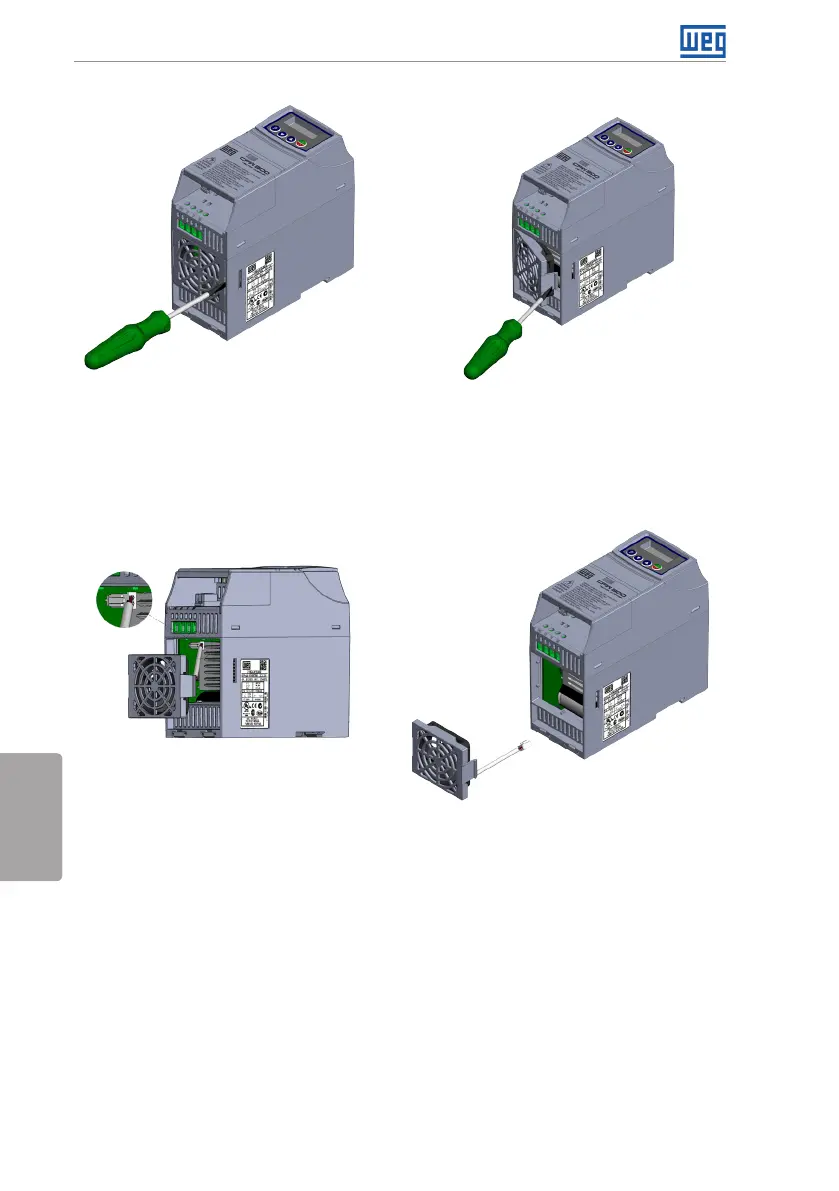

Figure A5: (a) to (d) Removal of the heatsink fan
Figura A5: (a) a (d) Retirada del ventilador del disipador
Figura A5: (a) a (d) Retirada do ventilador do dissipador
