116 | CFW300
Appendix B / Anexo B
Appendix B
Anexo B
Frame Size A and B - Standard Inverter
Tamaño A y B - Convertidor Estándar
Mecânica A e B - Inversor Padrão
View of the mounting base
Vista de la base de fijación
Vista da base de fixação
Front view
Vista frontal
Side view
Vista lateral
Frame Size
Tamaño
Mecânica
A B H L P
Weight
Peso
Mounting
Bolt
Tornillo de
Fijación
Parafuso
para
Fixação
Recommended
Torque
Torque
Recomendado
mm
(in)
mm
(in)
mm
(in)
mm
(in)
mm
(in)
kg
(lb)
N.m. (lbf.in)
A 35.0
(1.37)
50.1
(1.97)
157.9
(6.22)
70.0
(2.76)
148.4
(5.84)
0.900
(1.98)
M4 2 (17.7)
B 35.0
(1.37)
50.1
(1.97)
198.9
(8.08)
70.0
(2.76)
158.4
(6.24)
1.340
(2.95)
M4 2 (17.7)
Dimension tolerance: ±1.0 mm (±0.039 in)
Tolerancia de las cotas: ±1.0 mm (±0.039 in)
Tolerância das cotas: ±1.0 mm (±0.039 in)

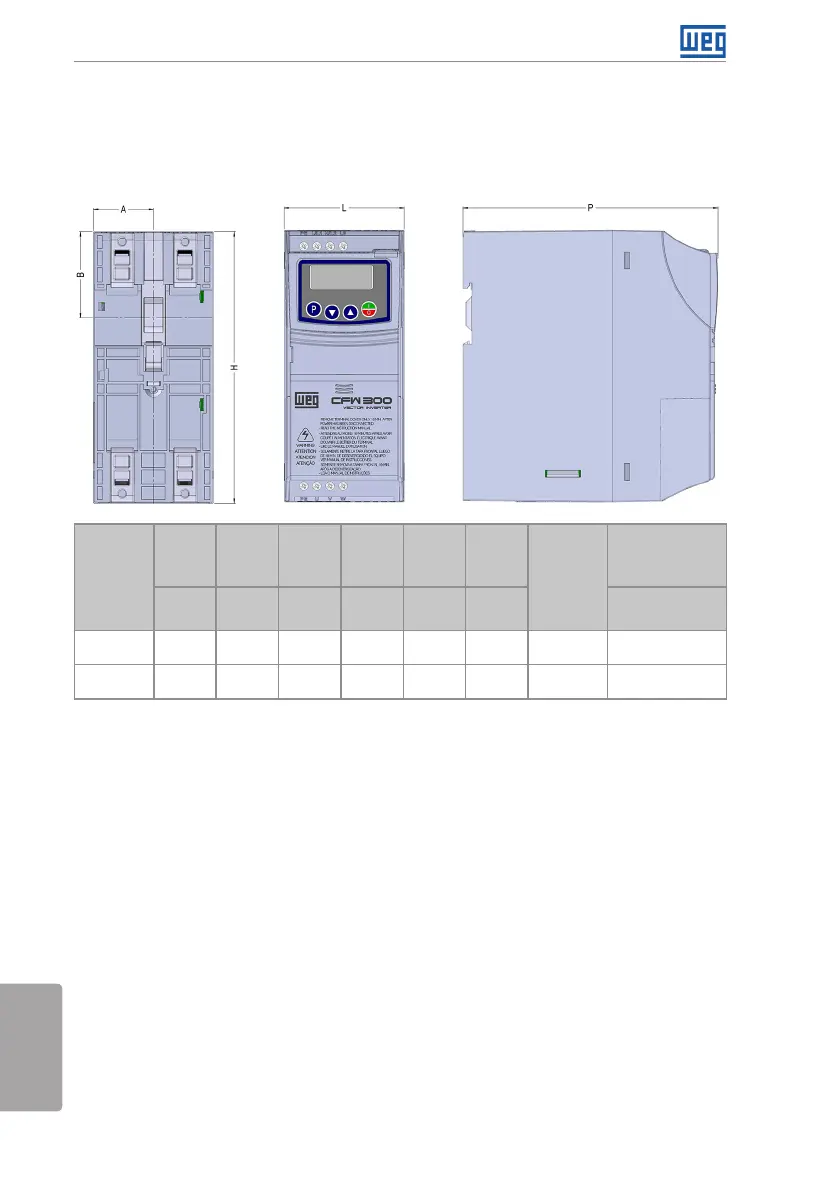

Figure B1: Inverter dimensions for mechanical installation
Figura B1: Dimensiones del convertidor de frecuencia para la instalación mecánica
Figura B1: Dimensões do inversor para instalação mecânica
