CFW300 | 117
Appendix B / Anexo B
Appendix B
Anexo B
(a) Surface mounting
(a) Montaje en superficie
(a) Montagem em superfície
(b) DIN rail mounting
(b) Montaje en riel DIN
(b) Montagem em trilho DIN
C
A
B
(c) Minimum ventilation free spaces
(c) Espacios libres minimos para ventilación
(c) Espaços livres mínimos para ventilação
Frame Size
Tamaño
Mecânica
A B C
mm (in) mm (in) mm (in)
A 15 (0.59) 40 (1.57) 30 (1.18)
B 35 (1.38) 50 (1.97) 40 (1.57)
Dimension tolerance: ±1.0 mm (±0.039 in)
Tolerancia de las cotas: ±1.0 mm (±0.039 in)
Tolerância das cotas: ±1.0 mm (±0.039 in)

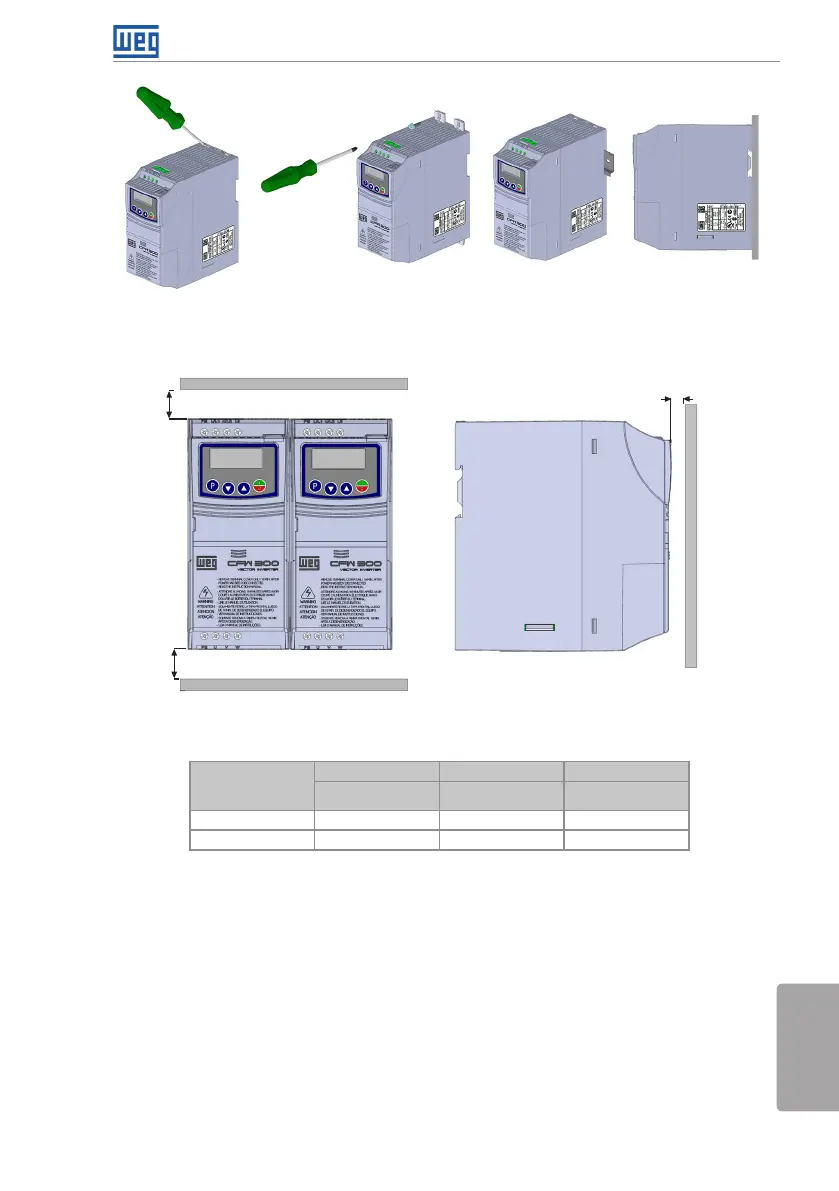

Figure B2: (a) to (c) Mechanical installation data (surface mounting and minimum ventilation free espaces)
Figura B2: (a) a (c) Dados para instalación mecánica (montaje em superficie y espacios libres mínimos para ventilación)
Figura B2: (a) a (c) Dados para instalação mecânica (montagem em superfície e espaços livres mínimos para ventilação)
