CFW500 | 107
Informações Gerais
PortuguêsPortuguês
Os principais componentes do CFW500 podem ser visualizados no blocodiagrama da Figura
2.1 na página 107 para as Mecânicas A, B, e C, Figura 2.2 na página 108 para as Mecânicas
D e E, e Figura 2.3 na página 109 para a Mecânica F.
Entrada analógica
(AI1)
(*)
Entradas digitais
(DI1 a DI4)
(*)
Fontes para eletrônica e interfaces
entre potência e controle
RS485
PC
Potência
Retificador
trifásico/monofásico
Filtro RFI
interno
(disponível
nos
inversores
CFW500...C...)
Motor
U/T1
V/T2
W/T3
+UD
-UD
BR
Inversor com
transistores IGBT
e realimentação
de corrente
Rede de
alimentação
R/L1/L
S/L2/N
T/L3
= conexão Link DC
(**)
= conexão para resistor de frenagem
(**)
Pré-
carga
Software WLP
SUPERDRIVE
(*)
MODBUS
Banco capacitores Link DC
IGBT de frenagem (disponível nos
Inversores CFW500...DB...)
HMI
CPU
32 bits
"RISC"
EEPROM
(memória)
Cartão
Plug-in do
usuário
Interfaces
(RS232,
RS485
ou USB)
Saída
analógica
(AO1)
(*)
Fonte 24 V
Fonte 10 V
Saída digital
DO1 (RL1)
Saída digital
DO2 (TR)
(*)
HMI (remota)
Realimentação
de tensão
(**)
PE
PE
Cartão de memória
(MCard)
Acessório
Controle
Controle
Plug-in padrão
= Interface homem-máquina
(*) O número de entradas/saídas analógicas/digitais, bem como outros recursos, podem sofrer variações de acordo com o
módulo plug-in utilizado. Para mais informações, consulte o guia fornecido com o acessório.
(**) Não disponível na mecânica A.

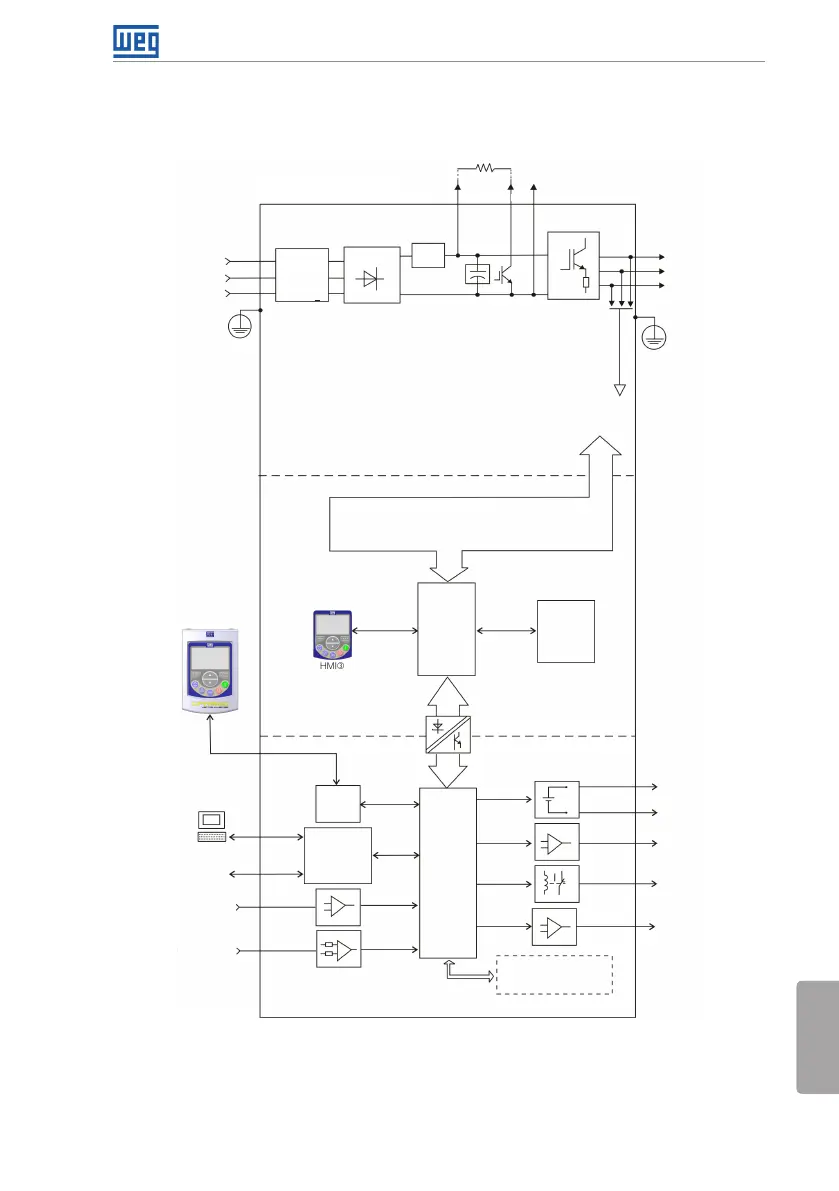

Figura 2.1: Blocodiagrama do CFW500 para mecânicas A,B e C
