8 italiano
4
Montaggio e collegamento
4.1 Varianti di montaggio
Materiale non magnetizzabile

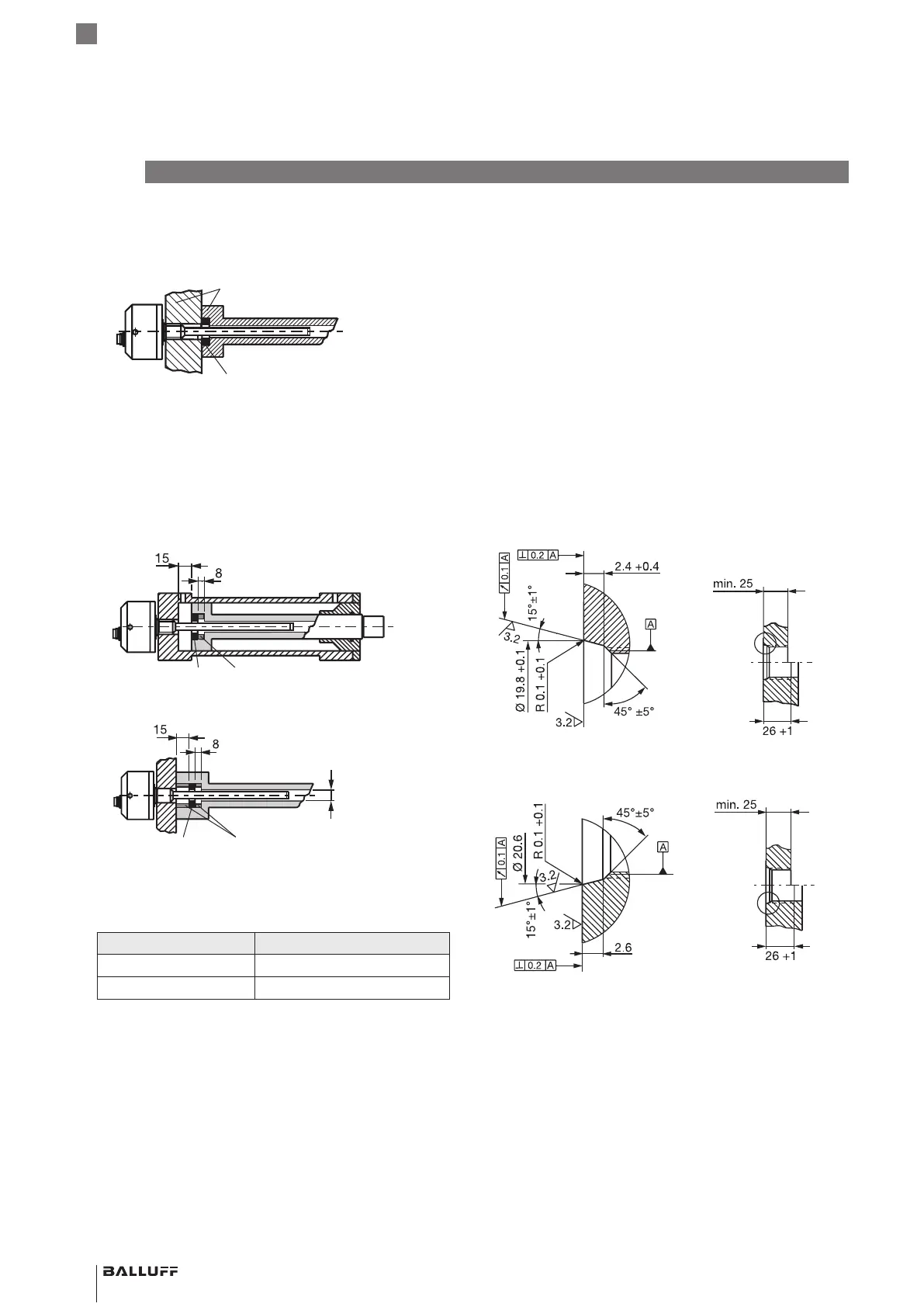

Fig. 4-1:
Datore di posizione
Materiale non magnetizzabile
Variante di installazione con materiale non magnetizzabile
Materiale magnetizzabile
Qualora venga impiegato materiale magnetizzabile è
necessario proteggere il BTL dai disturbi magnetici con
misure adeguate (ad es. anello distanziatore in materiale
non magnetizzabile, distanza adeguata fra i forti campi
magnetici esterni).
Anello distanziatore in materiale non
magnetizzabile
Datore di posizione
min. Ø D2
1)
Anello distanziatore in materiale non
magnetizzabile
Datore di posizione
1)
min.ØD2=diametro minimo del foro (vedereTab. 4-1)
Fig. 4-2: Varianti di montaggio in materiale magnetizzabile
Diametro barra Diametro del foro
10,2mm almeno 13mm
8mm almeno 11mm
Tab. 4-1: Diametro del foro nel montaggio in un cilindro idraulico
4.2 Preparazione del montaggio
Variante di montaggio: per l’installazione del BTL e del
datore di posizione si consiglia l’impiego di materiale non
magnetizzabile.
Montaggio universale: per un montaggio orizzontale con
lunghezze nominali > 500 mm, la barra va sostenuta ed
eventualmente avvitata all’estremità (possibile solo per
Ø10,2mm).
Cilindro idraulico: per il montaggio in un cilindro idraulico
deve essere garantito il valore minimo per il diametro del
foro del pistone di alloggiamento (vedereTab. 4-1).
Foro di avvitamento: per il fissaggio il BTL dispone di un
filetto M18×1.5 (secondo ISO) o 3/4"-16UNF (secondo
SAE). A seconda della versione, prima del montaggio deve
essere preparato il rispettivo foro di avvitamento.
Fig. 4-3: Foro di avvitamento M18x1.5 secondo ISO 6149 O-ring
15.4x2.1
Fig. 4-4:
Foro di avvitamento 3/4"-16UNF secondo SAE J475 O-ring
15.3x2.4
Datore di posizione: per il BTL sono disponibili vari datori
di posizione (vedere Accessori a pagina15).
BTL5-P/I/L/M1-M ____ -H/W(8) -S32/KA __ /K __
Sensore di posizionamento lineare magnetostrittivo – versione a barra
