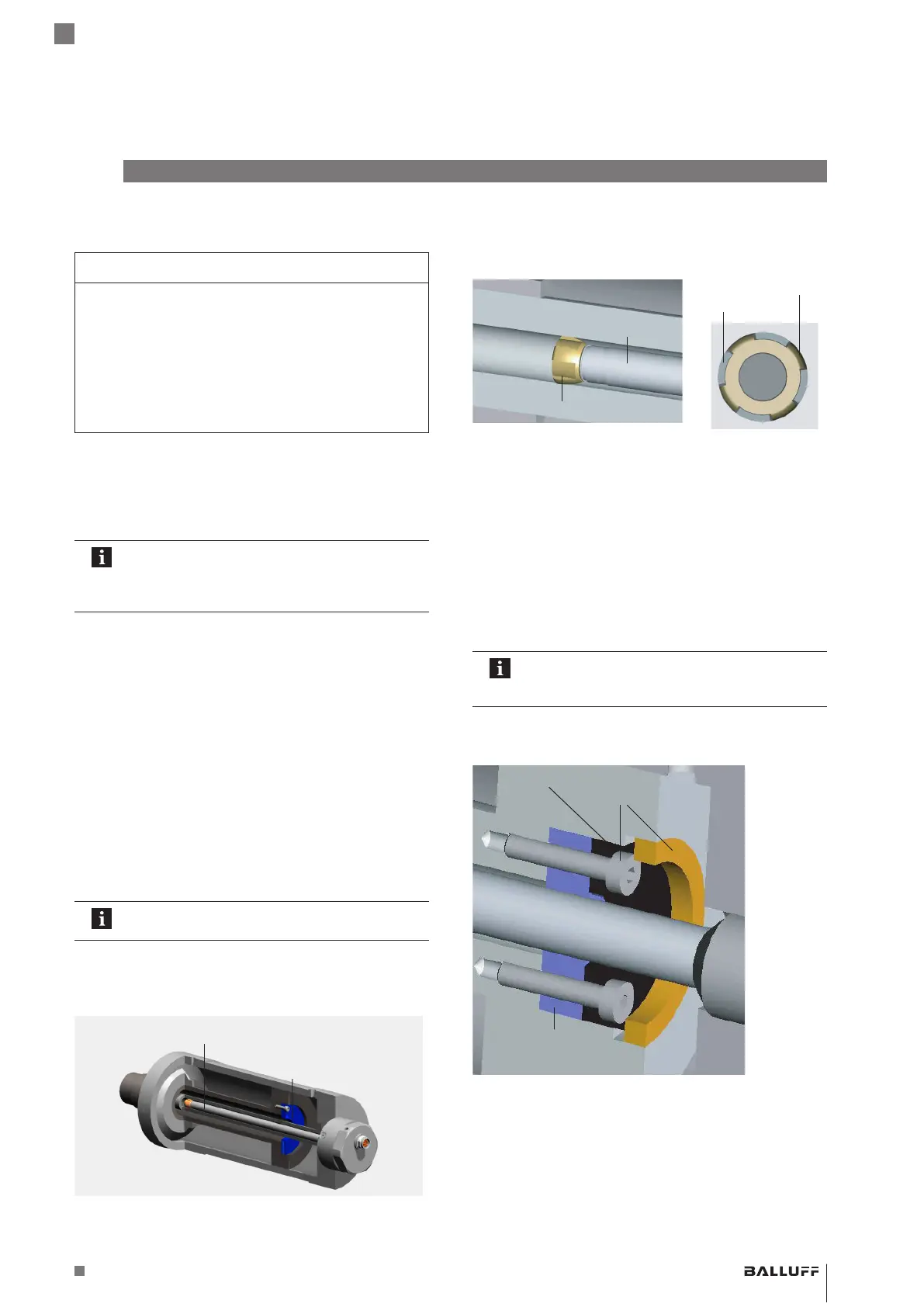

4.3 Montaggio BTL
ATTENZIONE
Anomalie funzionali
Il montaggio non corretto può ostacolare il
funzionamento del BTL e provocare una maggiore usura.
► La superficie di appoggio del corpo del BTL
deve poggiare completamente sulla superficie di
alloggiamento.
► Il foro deve essere perfettamente chiuso a tenuta
(O-ring/guarnizione piatta).
► Creare il foro di avvitamento con filettatura
(eventualmente svasatura per l’O-ring) come da
Fig. 4-3 o Fig. 4-4.
► Avvitare il BTL con la filettatura di fissaggio nel foro di
avvitamento (coppiamax.100Nm).
Uscita radiale cavo
In fase di montaggio il posizionamento
dell’uscita del cavo della filettatura viene
preimpostato.
► Montare il datore di posizione (accessori).
► A partire da una lunghezza nominale di 500 mm:
la barra va sostenuta ed eventualmente avvitata
all’estremità (possibile solo per Ø 10,2 mm).
4.3.1 Suggerimento di montaggio per cilindro
idraulico
La chiusura ermetica del foro con una guarnizione piatta
diminuisce la pressione di esercizio max. in base alla
superficie più ampia sotto pressione.
Per il montaggio orizzontale in un cilindro idraulico
(lunghezze nominali>500mm) si consiglia l’applicazione
di un elemento scorrevole per proteggere l’estremità della
barra da usura.
Il dimensionamento delle soluzioni dettagliate è
responsabilità del produttore di cilindri.
Il materiale dell’elemento scorrevole deve essere adattato
al caso di carico, al mezzo utilizzato e alle temperature
ricorrenti. Sono possibili ades.: Torlon, Teflon o bronzo.
Fig. 4-5:
Elemento scorrevole
Datore di posizione
Esempio 1, il BTL viene montato con un elemento scorrevole
4
Montaggio e collegamento (continua)
L’elemento scorrevole può essere avvitato o incollato.
► Assicurarsi che le viti non si allentino o vadano perse.
► Scegliere una colla adatta.
Elemento scorrevole
Barra
Astadel pistone
Superficie di scorrimento
Fessura di flusso
Fig. 4-6: Vista dettagliata ed in pianta dell’elemento scorrevole
Tra elemento scorrevole e foro del pistone deve rimanere
una fessura sufficientemente grande per il passaggio
dell’olio idraulico.
Possibilità di fissaggio del datore di posizione:
– Viti
– Anello filettato
– Pressatura
– Incisioni (bulinature)
Durante il montaggio nel cilindro idraulico il
datore di posizione non deve sfregare contro la
barra.
Il foro nell’anello distanziatore deve essere adattato
all’elemento scorrevole per una guida ottimale della barra.
Fig. 4-7:
Anello distanziatore
Datore di posizione
Fissaggio del datore di posizione
Fissaggio del datore di posizione
Un esempio per il montaggio del BTL con un tubo di
supporto è rappresentato nella Fig. 4-8 a pagina10.
