Zubehör ist nicht im Lieferumfang enthalten und deshalb
getrennt zu bestellen.
7.1 Positionsgeber
Bild 7-1:
BTL-P-1013-4R
BTL-P-1013-4S
BTL-P-1012-4R
BTL-P-1014-2R
BTL-P-0814-GR-PAF

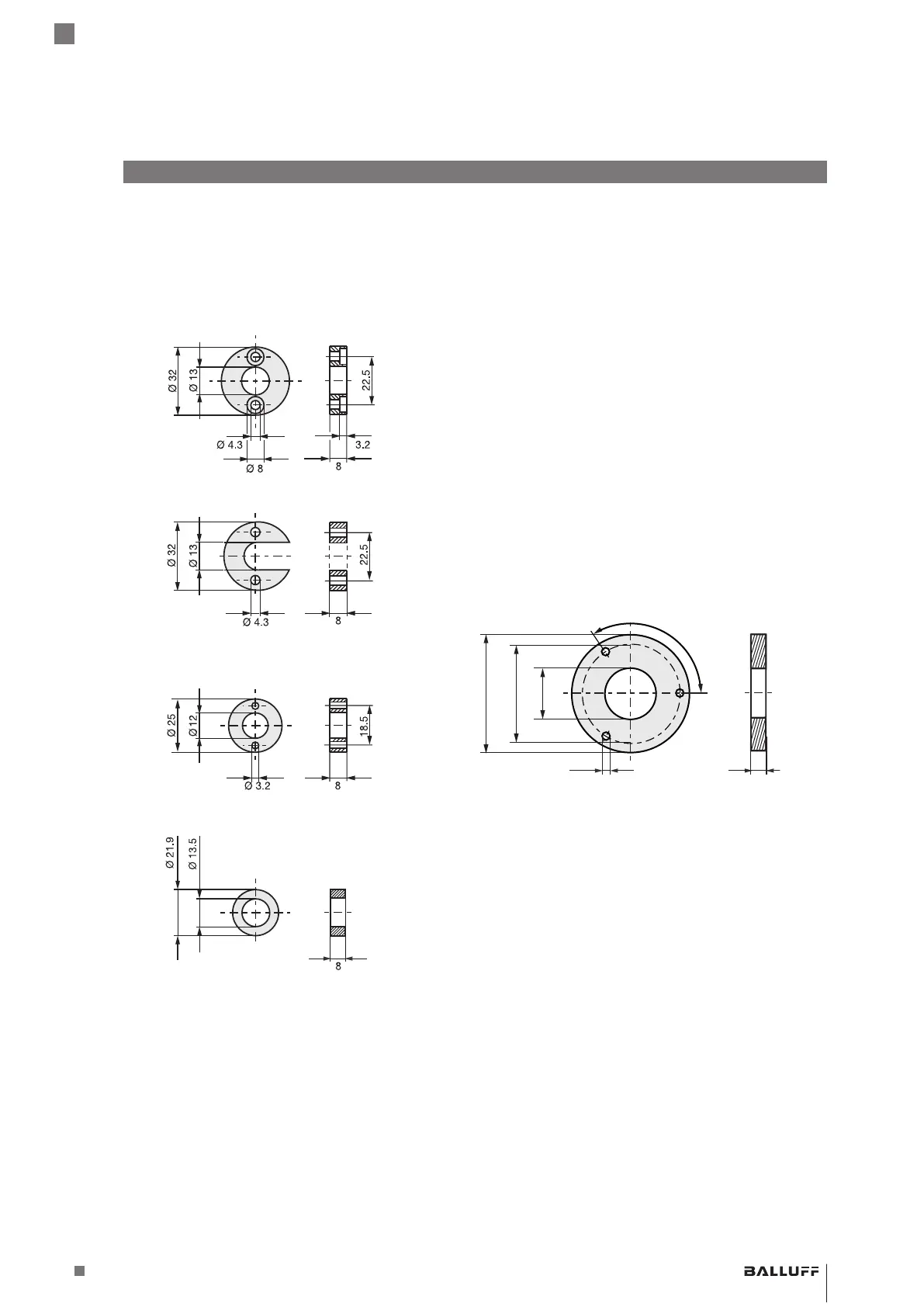

Einbaumaße Positionsgeber
BTL-P-1013-4R, BTL-P-1013-4S, BTL-P-1012-4R,
BTL-P-1014-2R:
Gewicht: <15g
Gehäuse: Aluminium
Umgebungstemperatur:
– 40°C…+ 85°C
Im Lieferumfang der Positionsgeber BTL-P-1013-4R,
BTL-P-1013-4S, BTL-P-1012-4R enthalten:
Distanzstück: 8mm, Material Polyoxymethylen
(POM)
Positionsgeber BTL5-P-4500-1 (Elektromagnet):
Gewicht: ca. 90g
Gehäuse: Kunststoff
Umgebungstemperatur:
– 40°C…+ 60°C
BTL-P-1028-15R (Sonderzubehör für Applikationen
mit Stützrohranwendung):
Gewicht: ca. 68g
Gehäuse: Aluminium
Bild 7-2:
Ø 4.3
120°
Ø 28 Ø 54
Ø 65
8
Sonderzubehör BTL-P-1028-15R
7
Zubehör
BTL5-P/I/L/M1-M ____ -H/W(8) -S32/KA __ /K __
Magnetostriktives Positionsmesssystem – Bauform Stab
