4.3 BTL einbauen
ACHTUNG
Funktionsbeeinträchtigung
Unsachgemäße Montage kann die Funktion des BTL
beeinträchtigen und zu erhöhtem Verschleiß führen.
► Die Anlagefläche des BTL muss vollständig an der
Aufnahmefläche anliegen.
► Die Bohrung muss perfekt abgedichtet sein (O-Ring/
Flachdichtung).
► Einschraubloch mit Gewinde (gegebenenfalls Ansen-
kung für den O-Ring) gemäß Bild 4-3 bzw. Bild 4-4
herstellen.
► BTL mit dem Befestigungsgewinde in das Einschraub-
loch eindrehen (Drehmoment max.100Nm).
Radialer Kabelabgang
Beim Einbau wird die Ausrichtung des Kabelab-
gangs vom Gewinde vorgegeben.
► Positionsgeber (Zubehör) einbauen.
► Ab 500 mm Nennlänge: Der Stab ist abzustützen und
gegebenenfalls am Ende anzuschrauben (nur bei
Ø10,2mm möglich).
4.3.1 Einbauempfehlung für Hydraulikzylinder
Beim Abdichten der Bohrung mit einer Flachdichtung
verringert sich der max. Betriebsdruck entsprechend der
größeren druckbeaufschlagten Fläche.
Bei waagerechtem Einbau in Hydraulikzylinder (Nennlän-
gen>500mm) empfehlen wir, ein Gleitelement anzubrin-
gen, um das Stabende vor Verschleiß zu schützen.
Die Dimensionierung der Detaillösungen liegt in
der Verantwortung des Zylinderherstellers.
Der Werkstoff des Gleitelements muss auf den Belastungs-
fall, das eingesetzte Medium und die auftretenden Tempe-
raturen abgestimmt sein. Möglich sind z.B. Torlon, Teflon
oder Bronze.

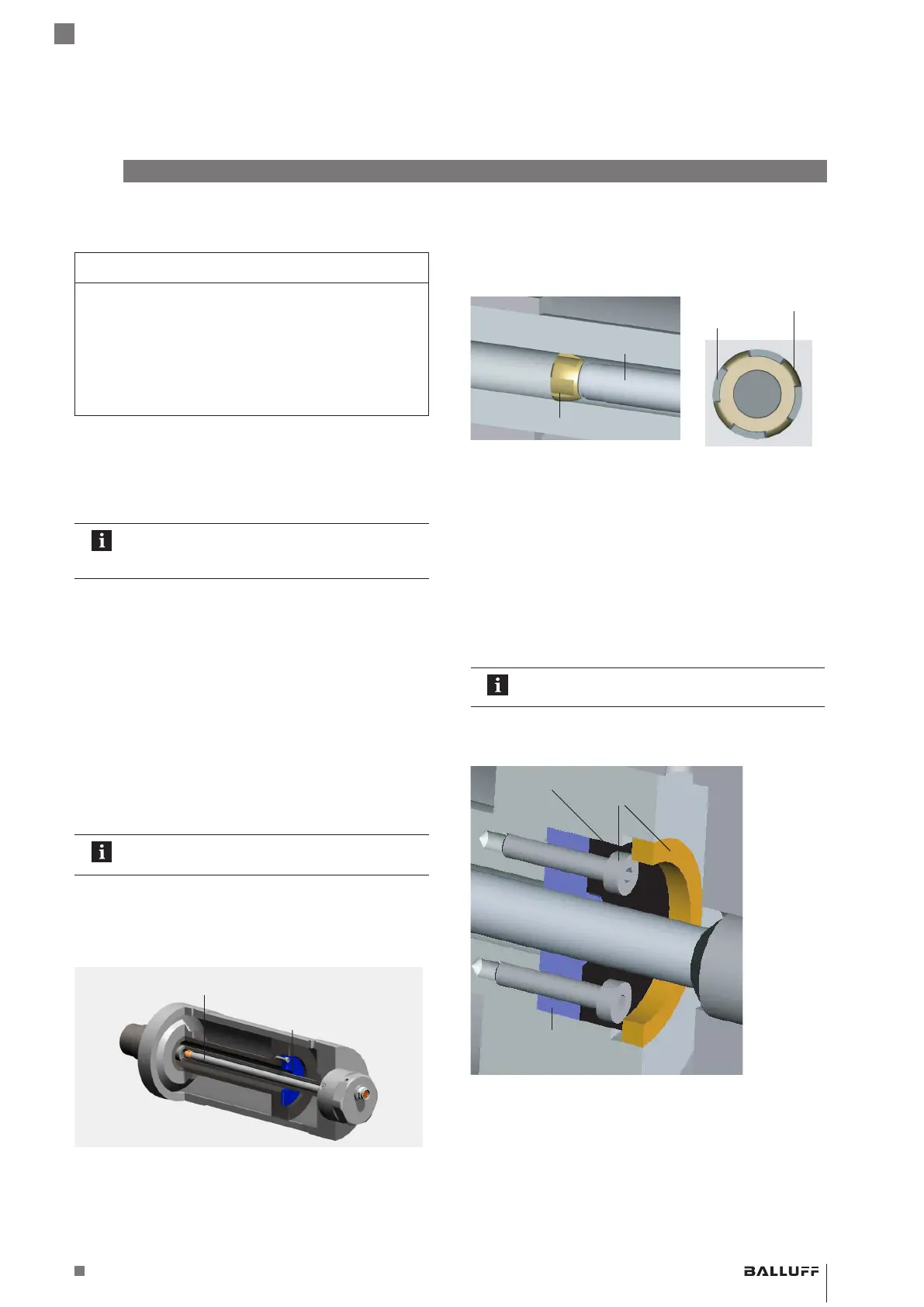

Bild 4-5:
Gleitelement
Positionsgeber
Beispiel 1, BTL wird mit Gleitelement eingebaut
4
Einbau und Anschluss (Fortsetzung)
Das Gleitelement kann aufgeschraubt oder aufgeklebt
werden.
► Schraube gegen Lösen oder Verlieren sichern.
► Geeigneten Klebstoff auswählen.
Gleitelement
Stab
Kolbenstange
Gleitfläche
Durchflussspalt
Bild 4-6: Detailansicht und Draufsicht Gleitelement
Zwischen Gleitelement und Kolbenbohrung muss ein
ausreichend großer Spalt für den Durchfluss des Hydraulik-
öls verbleiben.
Möglichkeiten, den Positionsgeber zu fixieren:
– Schrauben
– Gewindering
– Einpressen
– Einkerbungen (Körnen)
Beim Einbau in Hydraulikzylinder darf der Positi-
onsgeber nicht auf dem Stab schleifen.
Das Loch im Distanzring muss für eine optimale Führung
des Stabs mit dem Gleitelement abgestimmt werden.
Bild 4-7:
Distanzring
Positionsgeber
Fixierung Positionsgeber
Fixierung Positionsgeber
Ein Beispiel für den Einbau des BTL mit einem Stützrohr ist
in Bild 4-8 auf Seite10 dargestellt.
BTL5-P/I/L/M1-M ____ -H/W(8) -S32/KA __ /K __
