Les accessoires ne sont pas compris dans la fourniture et
doivent être commandés séparément.
7.1 Capteur de position
Fig. 7-1 :
BTL-P-1013-4R
BTL-P-1013-4S
BTL-P-1012-4R
BTL-P-1014-2R
BTL-P-0814-GR-PAF

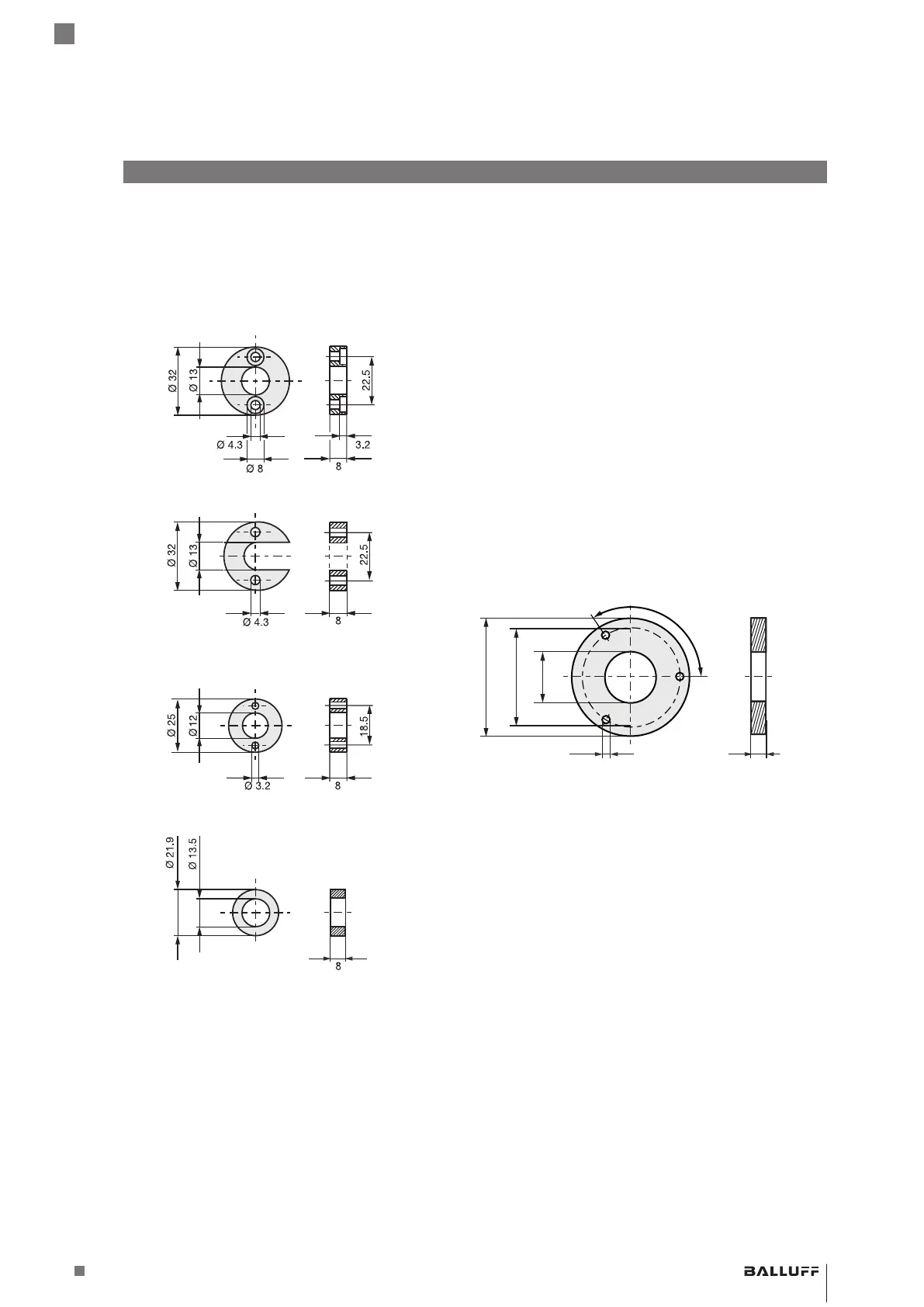

Cotes de montage des capteurs de position
BTL-P-1013-4R, BTL-P-1013-4S, BTL-P-1012-4R,
BTL-P-1014-2R:
Poids: <15g
Boîtier: Aluminium
Température ambiante:
– 40°C…+ 85°C
Matériel livré avec les capteurs de position
BTL-P-1013-4R, BTL-P-1013-4S, BTL-P-1012-4R:
Bague d’écartement:8mm, polyoxyméthylène (POM)
Capteur de position BTL5-P-4500-1 (électro-aimant):
Poids: Env. 90g
Boîtier: Plastique
Température ambiante:
– 40°C…+ 60°C
BTL-P-1028-15R (accessoire spécial pour
applications avec utilisation d’un tube support):
Poids: Env. 68g
Boîtier: Aluminium
Fig. 7-2 :
Ø 4.3
120°
Ø 28 Ø 54
Ø 65
8
Accessoire spécial BTL-P-1028-15R
7
Accessoires
BTL5-P/I/L/M1-M ____ -H/W(8) -S32/KA __ /K __
Système de mesure de position magnétostrictif – modèle à tige

Balluff BTL5 Series Specifications

General

Series	BTL5
Product Category	Accessories
Length	Varies with model
Width	Varies with model
Thickness	Varies with model
Type	Magnet
