Aufbau und Funktion (Fortsetzung)
3.2 Funktion
Im BTL befindet sich der Wellenleiter, geschützt durch ein
Edelstahlrohr. Entlang des Wellenleiters wird ein Positions-
geber bewegt. Dieser Positionsgeber ist mit dem Anlagen-
bauteil verbunden, dessen Position bestimmt werden soll.
Der Positionsgeber definiert die zu messende Position auf
dem Wellenleiter.
Ein extern erzeugter INIT-Impuls löst in Verbindung mit
dem Magnetfeld des Positionsgebers eine Torsionswelle im
Wellenleiter aus, die durch Magnetostriktion entsteht und
mit Ultraschallgeschwindigkeit fortschreitet.
Die zum Ende des Wellenleiters laufende Torsionswelle
wird in der Dämpfungszone absorbiert. Die zum Anfang
des Wellenleiters laufende Torsionswelle erzeugt in einer
Abnehmerspule ein elektrisches Signal. Aus der Laufzeit
der Welle wird die Position bestimmt, die als digitale
Information je nach Version in unterschiedlicher Form
ausgegeben wird.

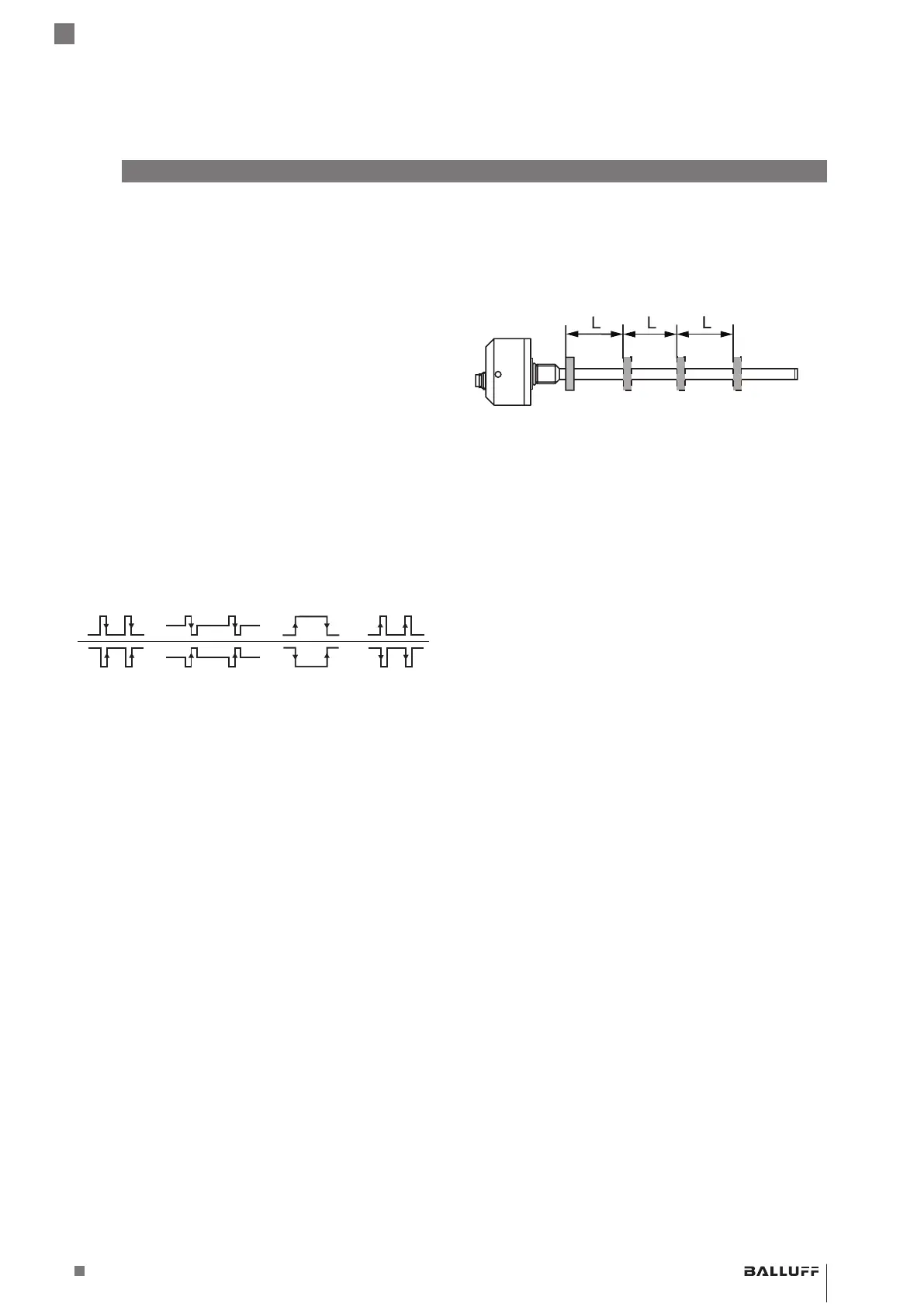

Bild 3-2:
BTL5-P1…
Start Stop
BTL5-I1…
Start Stop
BTL5-L1…
Tor
BTL5-M1…
Start Stop
Digitale Ausgabeimpulse
3.3 Anzahl Positionsgeber
Es können bis zu 16 Positionsgeber verwendet werden.
Der Mindestabstand (L) zwischen den Positionsgebern
muss 65mm betragen.
Bild 3-3: Abstand zwischen den Positionsgebern
BTL5-P/I/L/M1-M ____ -H/W(8) -S32/KA __ /K __
Magnetostriktives Positionsmesssystem – Bauform Stab
