16 italiano

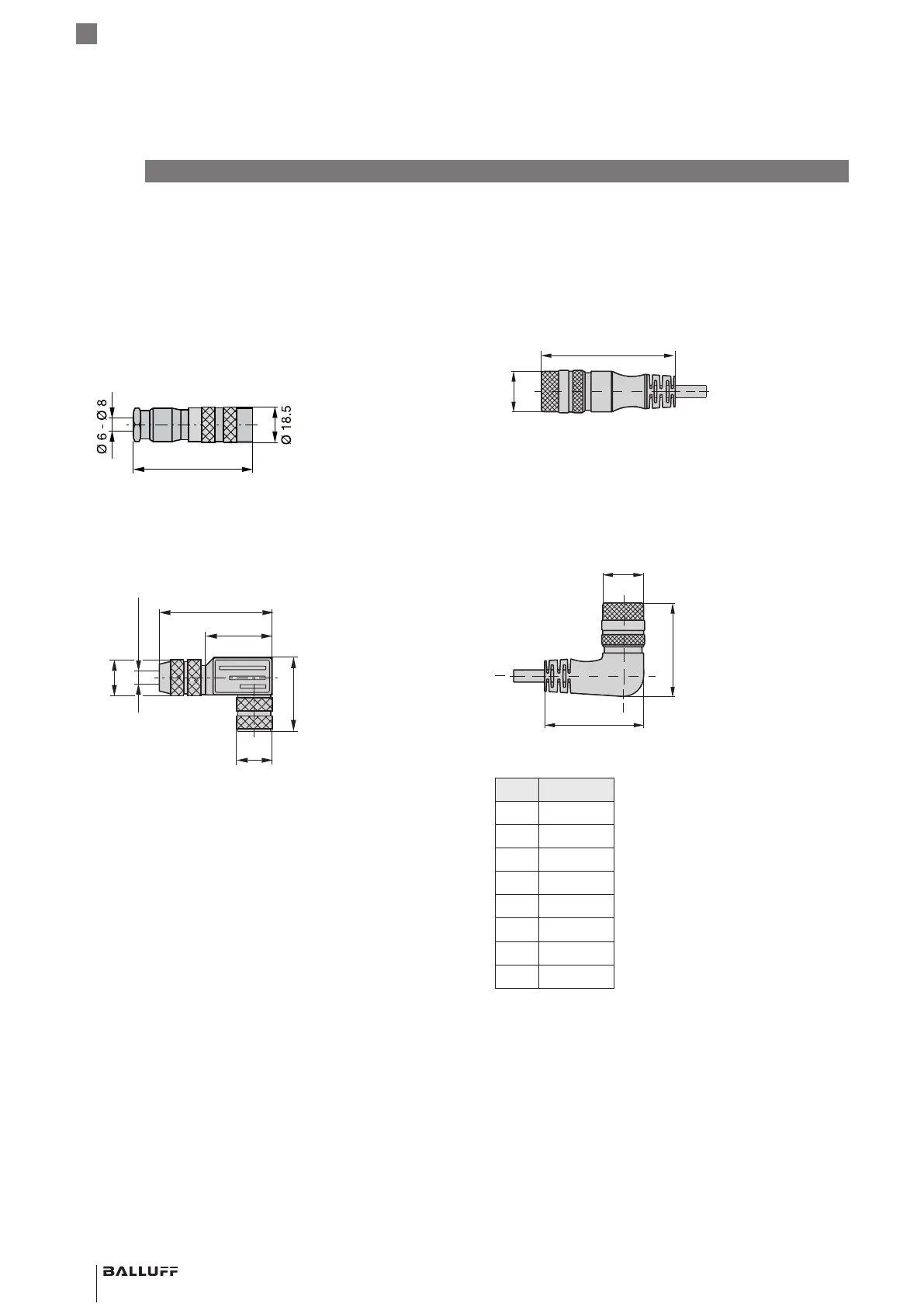

7.2 Connettore e cavo
7.2.1 BKS-S32/S33M-00, confezionabile
liberamente
BKS-S32M-00
Connettore diritto, confezionabile liberamente
M16 secondo IEC130-9, a 8 poli
Fig. 7-3:
~ 62
Connettore BKS-S32M-00
BKS-S33M-00
Connettore ad angolo, confezionabile liberamente
M16 secondo IEC130-9, a 8 poli
Fig. 7-4:
Ø 18
31
37.2
Ø 20
Ø 6 - Ø
8
~ 54
Connettore BKS-S33M-00
7.2.2 BKS-S232/S233-PU-_ _, confezionato
BKS-S232-PU-_ _
Connettore diritto, incorporato, confezionato
M16, a 8 poli
È possibile ordinare diverse lunghezze del cavo, ades.
BKS-S232-PU-05: lunghezza cavo 5m
Fig. 7-5:
Ø 20
66
Connettore BKS-S232-PU-_ _
BKS-S233-PU-_ _
Connettore ad angolo, incorporato, confezionato
M16, a 8 poli
È possibile ordinare diverse lunghezze del cavo, ades.
BKS-S233-PU-05: lunghezza cavo 5 m
Fig. 7-6:
Ø 20
46
48.5
Connettore BKS-S233-PU-_ _
Pin Colore
1 YE Giallo
2 GY Grigio
3 PK Rosa
4 RD Rosso
5 GN Verde
6 BU Blu
7 BN Marrone
8 WH Bianco
Tab. 7-1: Piedinatura Pin BKS-S232/S233-PU-_ _
7
Accessori (continua)
BTL5-P/I/L/M1-M ____ -H/W(8) -S32/KA __ /K __
Sensore di posizionamento lineare magnetostrittivo – versione a barra
