16 deutsch

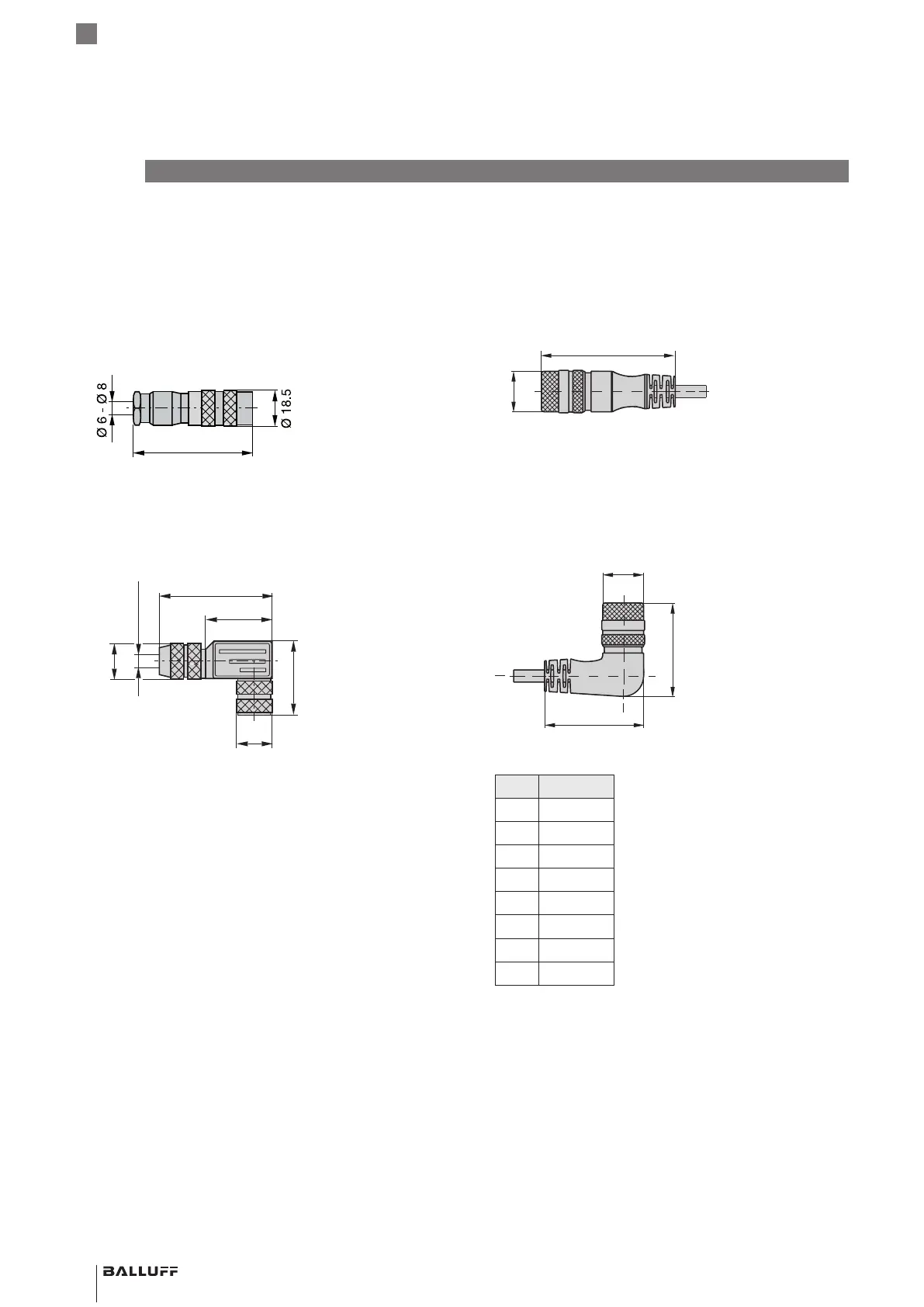

7.2 Steckverbinder und Kabel
7.2.1 BKS-S32/S33M-00, frei konfektionierbar
BKS-S32M-00
Steckverbinder gerade, frei konfektionierbar
M16 nach IEC130-9, 8-polig
Bild 7-3:
~ 62
Steckverbinder BKS-S32M-00
BKS-S33M-00
Steckverbinder gewinkelt, frei konfektionierbar
M16 nach IEC130-9, 8-polig
Bild 7-4:
Ø 18
31
37.2
Ø 20
Ø 6 - Ø 8
~ 54
Steckverbinder BKS-S33M-00
7.2.2 BKS-S232/S233-PU-_ _, konfektioniert
BKS-S232-PU-_ _
Steckverbinder gerade, umspritzt, konfektioniert
M16, 8-polig
Unterschiedliche Kabellängen bestellbar, z.B.
BKS-S232-PU-05: Kabellänge 5m
Bild 7-5:
Ø 20
66
Steckverbinder BKS-S232-PU-_ _
BKS-S233-PU-_ _
Steckverbinder gewinkelt, umspritzt, konfektioniert
M16, 8-polig
Unterschiedliche Kabellängen bestellbar, z.B.
BKS-S233-PU-05: Kabellänge 5m
Bild 7-6:
Ø 20
46
48.5
Steckverbinder BKS-S233-PU-_ _
Pin Farbe
1 YE Gelb
2 GY Grau
3 PK Rosa
4 RD Rot
5 GN Grün
6 BU Blau
7 BN Braun
8 WH Weiß
Tab. 7-1: Pinbelegung BKS-S232/S233-PU-_ _
7
Zubehör (Fortsetzung)
BTL5-P/I/L/M1-M ____ -H/W(8) -S32/KA __ /K __
Magnetostriktives Positionsmesssystem – Bauform Stab
