10 français

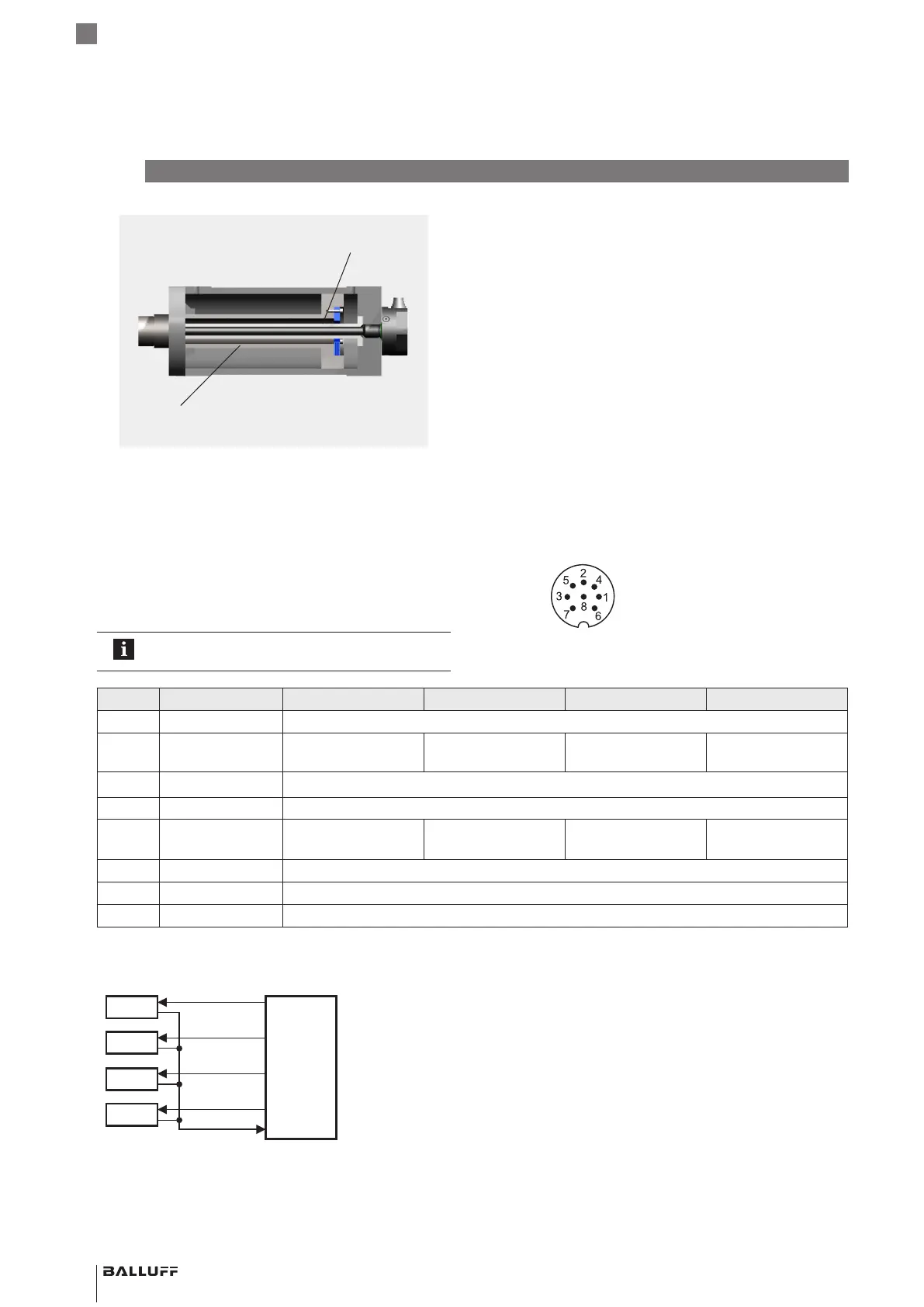

Fig. 4-8 :
Capteur de position
(p. ex. BTL-P-1028-15R)
Tube support en matériau non magnétisable
Exemple2, BTL monté avec tube support
4.4 Raccordement électrique
Selon la variante de raccordement, le raccordement
électrique doit être exécuté de façon fixe par le biais d'un
câble ou d'un connecteur enfichable.
Pour l'affectation des broches ou le brochage des
différentes versions, se reporter aux Tab. 4-2.
Observer les informations concernant le
blindage et la pose des câbles, page11.
Broche Couleur du brin
-P… -I… -L… -M…
1 YE Jaune +Init
2 GY Gris +Start/Stop
(2efront)
+Start/Stop
(tri-state, 2efront)
+Tor +Start/Stop
(1efront)
3 PK Rose −Init
4 RD Rouge non utilisé
1)
5 GN Vert
−Start/Stop
(2efront)
−Start/Stop
(tri-state, 2efront)
−Tor −Start/Stop
(1efront)
6 BU Bleu GND
7 BN Marron 20…28V
8 WH Blanc non utilisé
1)
1) Les conducteurs non utilisés peuvent être reliés côté commande à la masse (GND), mais pas au blindage.
Tab. 4-2 : Affectation des broches
N°1
N°2
N°3
N°4
BTL5-I…
Impulsion de
sortie Start/Stop
Impulsion Init
Impulsion Init
Impulsion Init
Impulsion Init
Unité de traitement ou automate
Fig. 4-9 : Schéma de raccordement, fonctionnement du bus
4
Montage et raccordement (suite)
Fig. 4-10 : Brochage S32 (vue de dessus sur le connecteur du BTL),
connecteur rond à 8 pôles M16
BTL5-P/I/L/M1-M ____ -H/W(8) -S32/KA __ /K __
Système de mesure de position magnétostrictif – modèle à tige
