10 deutsch

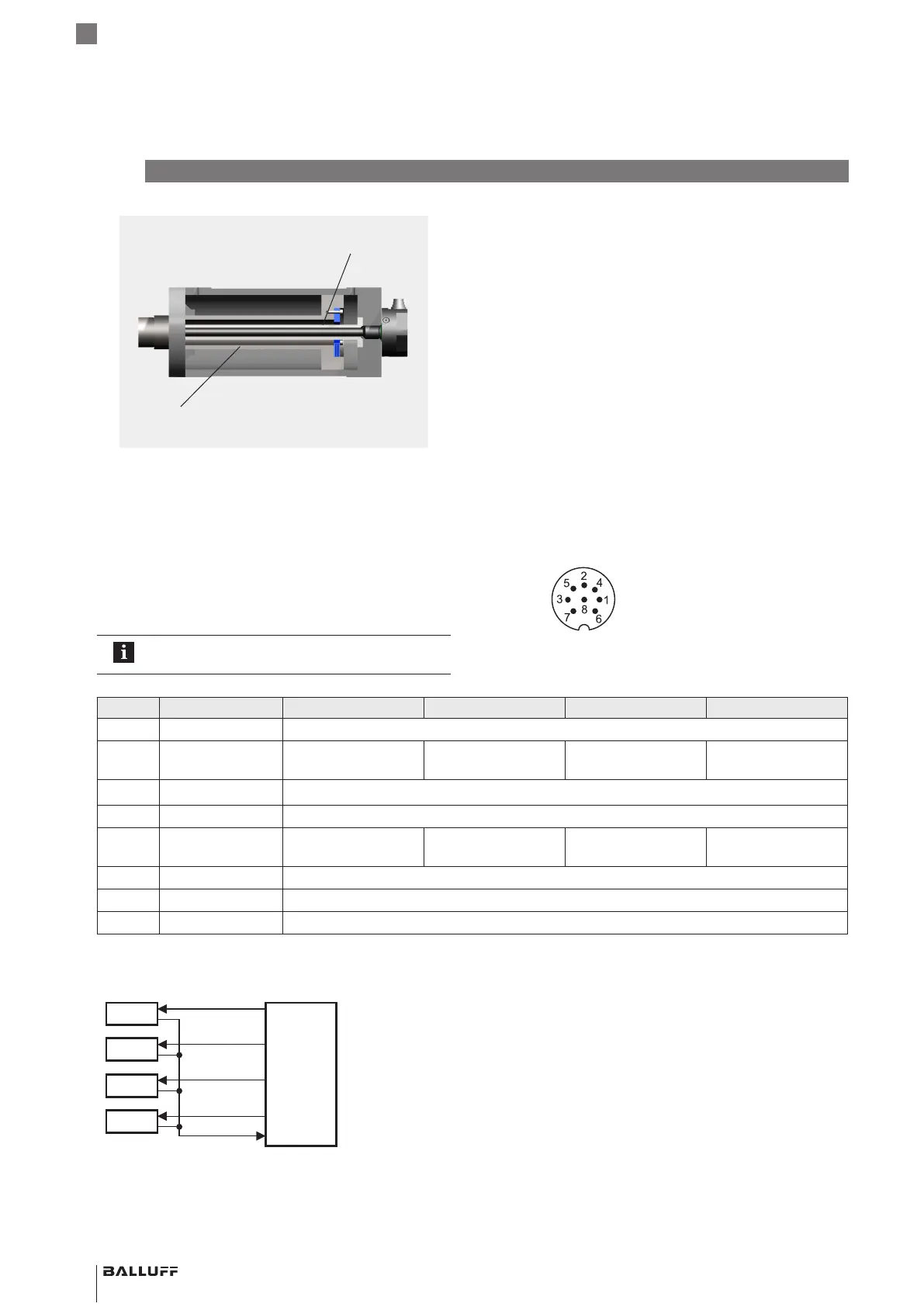

Bild 4-10: Pinbelegung S32 (Draufsicht auf Stecker am BTL),
8-poliger Rundstecker M16
4
Einbau und Anschluss (Fortsetzung)
Bild 4-8:
Positionsgeber
(z.B. BTL-P-1028-15R)
Stützrohr aus nichtmagnetisierbarem Material
Beispiel2, BTL wird mit Stützrohr eingebaut
4.4 Elektrischer Anschluss
Je nach Anschlussvariante ist der elektrische Anschluss
fest über ein Kabel oder über eine Steckverbindung
ausgeführt.
Die Anschlussbelegung bzw. die Pinbelegung der
jeweiligen Ausführung ist der Tab. 4-2 zu entnehmen.
Beachten Sie die Informationen zu Schirmung
und Kabelverlegung auf Seite11.
Pin Adernfarbe -P… -I… -L… -M…
1 YE Gelb +Init
2 GY Grau +Start/Stop
(2.Flanke)
+Start/Stop
(Tri-State, 2.Flanke)
+Tor +Start/Stop
(1.Flanke)
3 PK Rosa −Init
4 RD Rot nicht belegt
1)
5 GN Grün −Start/Stop
(2.Flanke)
−Start/Stop
(Tri-State, 2.Flanke)
−Tor −Start/Stop
(1.Flanke)
6 BU Blau GND
7 BN Braun 20…28V
8 WH Weiß nicht belegt
1)
1) Nicht belegte Adern können steuerungsseitig mit GND verbunden werden, aber nicht mit dem Schirm.
Tab. 4-2: Anschlussbelegung
Nr.1
Nr.2
Nr.3
Nr.4
BTL5-I…
Start/Stop-
Ausgabeimpuls
Init-Impuls
Init-Impuls
Init-Impuls
Init-Impuls
Auswertung oder Steuerung
Bild 4-9: Anschlussschema, Busbetrieb
BTL5-P/I/L/M1-M ____ -H/W(8) -S32/KA __ /K __
Magnetostriktives Positionsmesssystem – Bauform Stab
