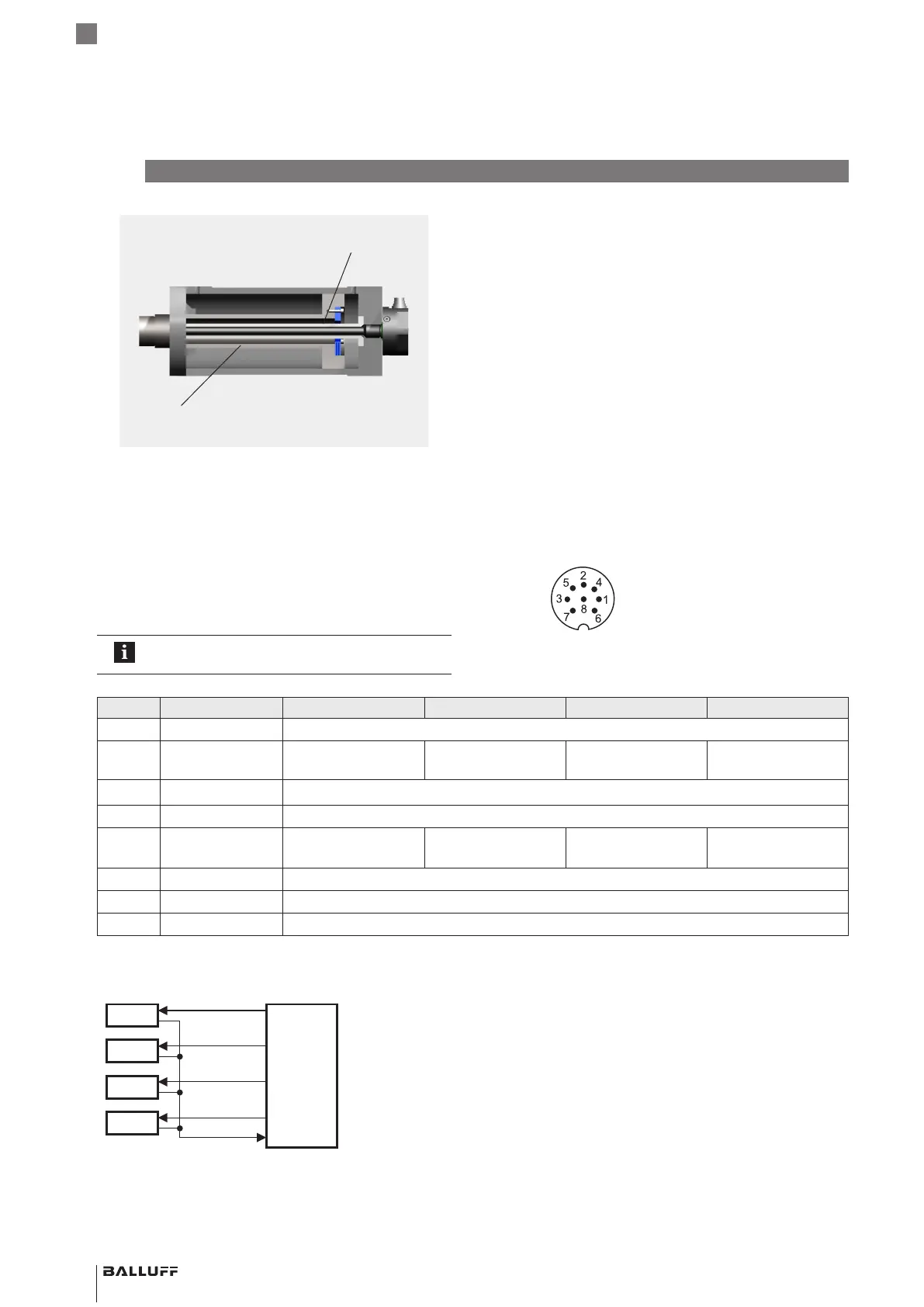

Fig. 4-8:
Datore di posizione
(ades. BTL-P-1028-15R)
Tubo di supporto in materiale non magnetizzabile
Esempio 2, il BTL viene montato con un tubo di supporto
4.4 Collegamento elettrico
A seconda delle varianti di collegamento, il collegamento
elettrico è fisso, tramite cavo oppure realizzato mediante
connettore.
Per la piedinatura della relativa versione consultare dalla
Tab. 4-2.
Osservare le informazioni per la schermatura e
la posa dei cavi a pagina11.
Pin Colore fili -P… -I… -L… -M…
1 YE Giallo +Init
2 GY Grigio +Start/Stop
(2°fianco)
+Start/Stop
(tri-state, 2°fianco)
+Tor +Start/Stop
(1°fianco)
3 PK Rosa −Init
4 RD Rosso non utilizzato
1)
5 GN Verde
−Start/Stop
(2°fianco)
−Start/Stop
(tri-state, 2°fianco)
−Tor −Start/Stop
(1°fianco)
6 BU Blu GND
7 BN Marrone 20…28V
8 WH Bianco non utilizzato
1)
1) I fili non utilizzati possono essere collegati con GND lato unità di comando, ma non con la schermatura.
Tab. 4-2: Piedinatura
N.1
N.2
N.3
N.4
BTL5-I…
impulsi in uscita
Start/Stop
Impulsi Init
Impulsi Init
Impulsi Init
Impulsi Init
unità elettronica oppure unità di controllo
Fig. 4-9: Schema delle connessioni, modalità bus
4
Montaggio e collegamento (continua)
Fig. 4-10: Piedinatura S32 (vista in pianta del connettore sul BTL),
connettore circolare M16 a 8poli
BTL5-P/I/L/M1-M ____ -H/W(8) -S32/KA __ /K __
Sensore di posizionamento lineare magnetostrittivo – versione a barra
