16 français

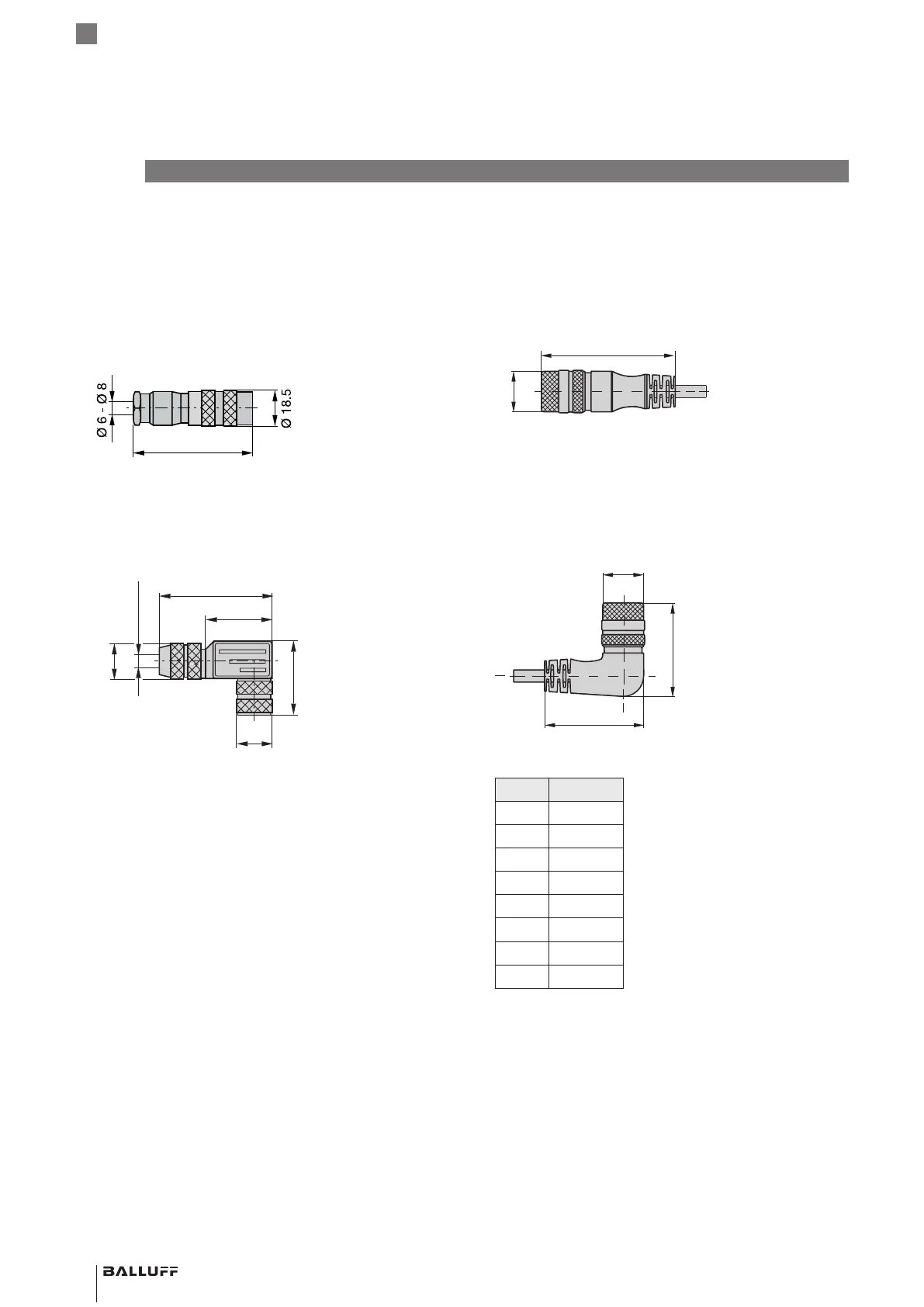

7.2 Connecteurs et câbles
7.2.1 BKS-S32/S33M-00, librement confectionnable
BKS-S32M-00
Connecteur droit, librement confectionnable
M16 selon CEI130-9, 8pôles
Fig. 7-3 :
~ 62
Connecteur BKS-S32M-00
BKS-S33M-00
Connecteur coudé, librement confectionnable
M16 selon CEI130-9, 8pôles
Fig. 7-4 :
Ø 18
31
37.2
Ø 20
Ø 6 - Ø 8
~ 54
Connecteur BKS-S33M-00
7.2.2 BKS-S232/S233-PU-_ _, confectionné
BKS-S232-PU-_ _
Connecteur droit, extrudé, confectionné
M16, 8 pôles
Différentes longueurs de câble disponibles, p.ex.
BKS-S232-PU-05: longueur de câble 5m
Fig. 7-5 :
Ø 20
66
Connecteur BKS-S232-PU-_ _
BKS-S233-PU-_ _
Connecteur coudé, extrudé, confectionné
M16, 8 pôles
Différentes longueurs de câble disponibles, p.ex.
BKS-S233-PU-05: longueur de câble 5m
Fig. 7-6 :
Ø 20
46
48.5
Connecteur BKS-S233-PU-_ _
Broche Couleur
1 YE jaune
2 GY gris
3 PK rose
4 RD rouge
5 GN vert
6 BU bleu
7 BN marron
8 WH blanc
Tab. 7-1 : Affectation des broches du BKS-S232/S233-PU-__
7
Accessoires (suite)
BTL5-P/I/L/M1-M ____ -H/W(8) -S32/KA __ /K __
Système de mesure de position magnétostrictif – modèle à tige
