925.916.2 - RUИНСТРУКЦИЯ ДЛЯ УСТАНОВЩИКА
11.
МОНТАЖ КОТЛА
Определив точное место установки котла, прикрепить монтажную плиту к стене.
Осуществить соединения с водо- и газопроводами установки в точках, отмеченных на нижнем брусе плиты.
Если установка не новая, советуем поместить в нижней точке обратной линии котла отстойный бак для сбора осадка или шлака, оставшегося
после промывки, который со временем может попасть в циркуляцию.
Прикрепив котел к стене, присоединить его к выпускным и всасывающим трубопроводам (поставляемым по запросу), указания по монтажу
которых приведены на следующих страницах.
Присоединить сифон к сточному колодцу, обеспечивая постоянный уклон. Нельзя предусмотреть горизонтальные участки.
0505_2001

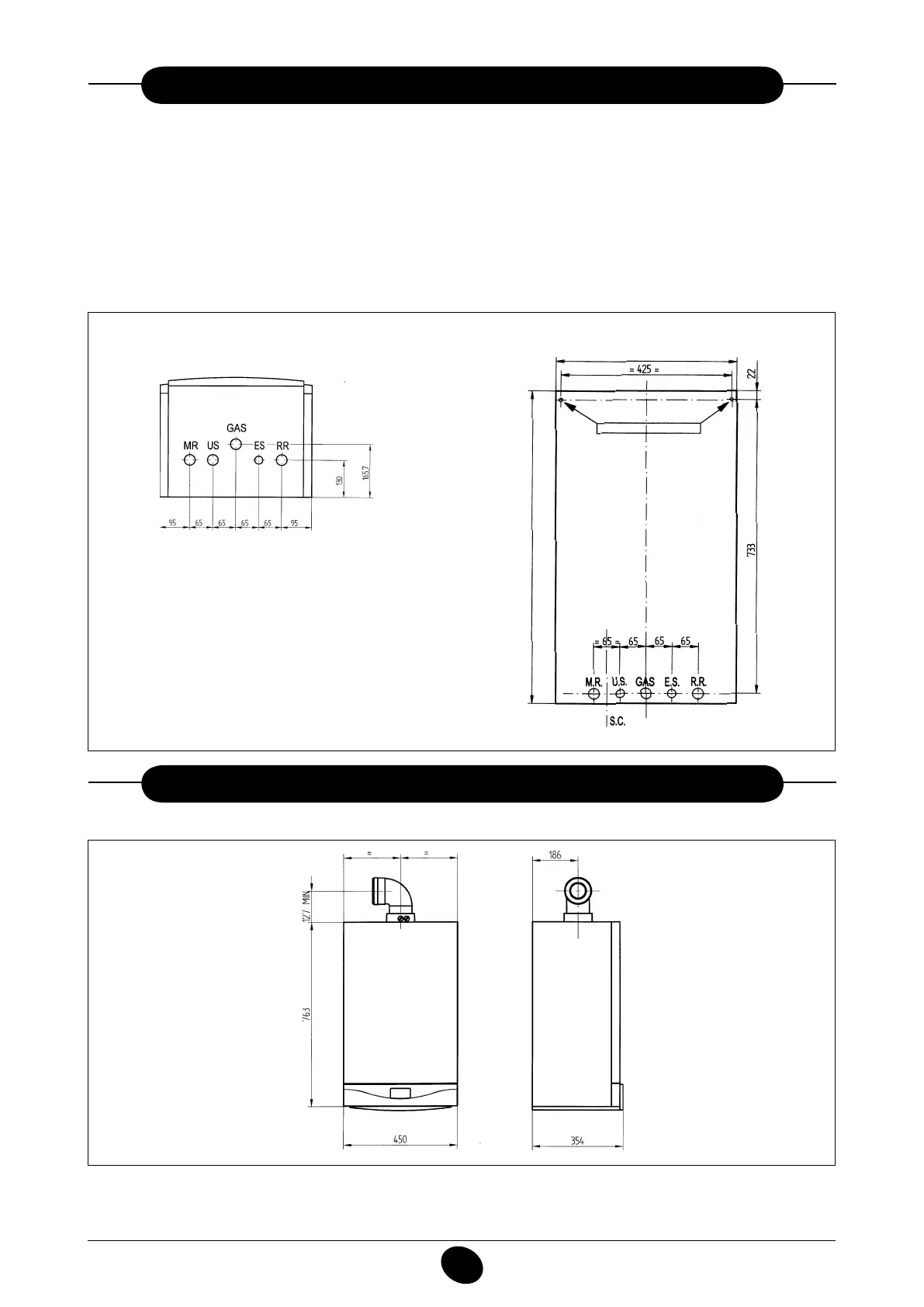

Рисунок 6
ШИРИНА КОТЛА
450
ТОЧКИ КРЕПЛЕНИЯ КОТЛА
ВЫСОТА КОТЛА 780
0211_2203
MR: линия нагнетания системы отопления G 3/4
US: выход горячей хозяйственной воды G 1/2
GAS: вход газа в котел G 3/4
ES: вход холодной хозяйственной воды G 1/2
RR: обратная линия системы отопления G 3/4
SC: выпуск конденсата
12.
РАЗМЕРЫ КОТЛА
Рисунок 7
020503_0300
