ISTRUZIONI DESTINATE ALL’INSTALLATORE

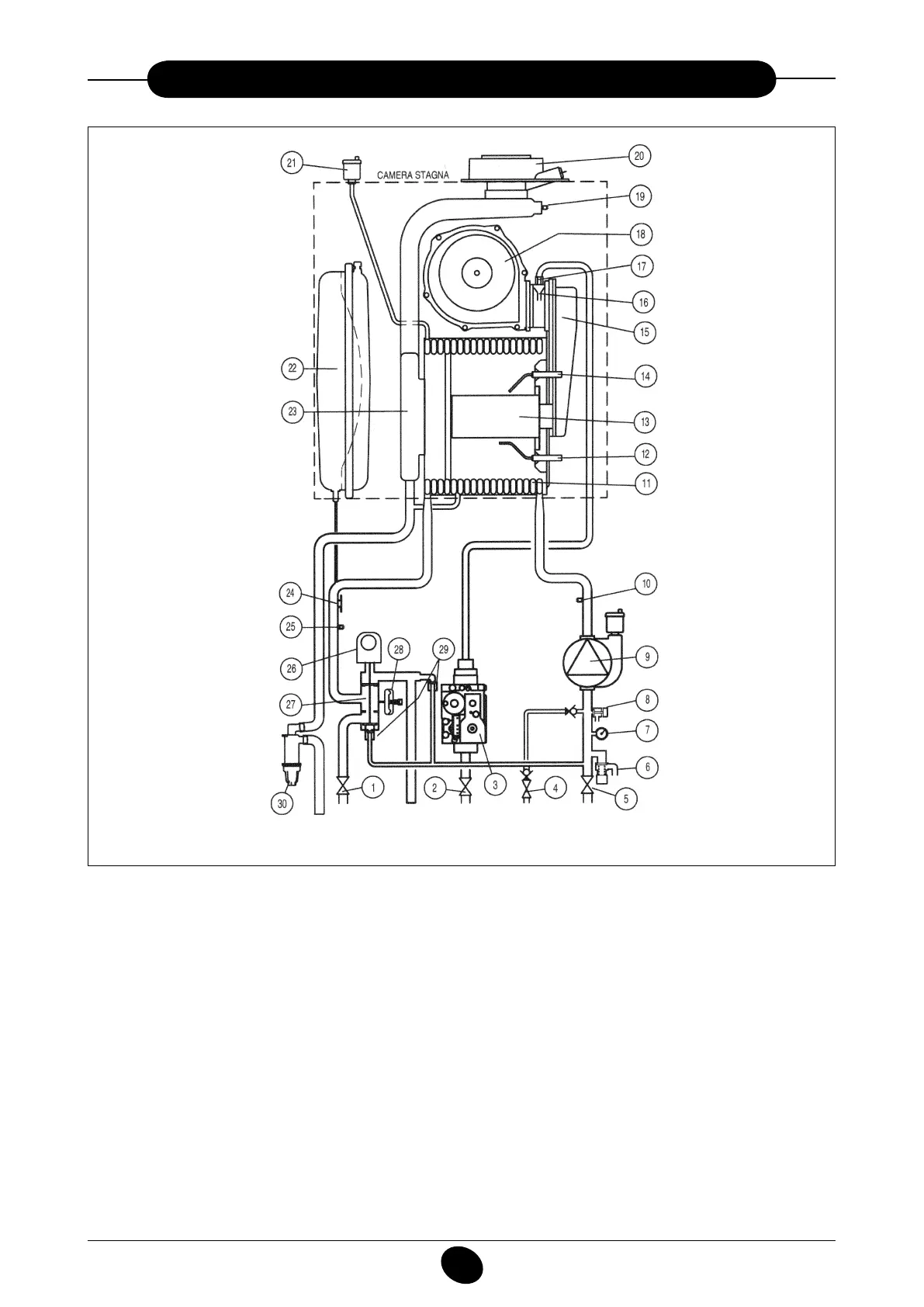

24. SCHEMA FUNZIONALE CIRCUITI
Figura 21
0802_2301 / CG_2036
mandata mandata gas entrata ritorno
riscaldamento bollitore sanitario riscaldamento
Legenda:
1 rubinetto mandata riscaldamento
2 rubinetto gas
3 valvola del gas
4
rubinetto di caricamento caldaia
5
rubinetto ritorno riscaldamento
6 valvola di sicurezza
7
manometro
8
rubinetto di scarico caldaia
9
pompa con separatore d’aria
10
sonda NTC ritorno riscaldamento
11
scambiatore acqua-fumi
12 elettrodo di rivelazione di amma
13
bruciatore
14 elettrodo di accensione
15 collettore miscela aria/gas
16
mixer con venturi
17 diaframma gas
18 ventilatore
19 termostato fumi
20 raccordo coassiale
21 valvola automatica sfogo aria
22 vaso espansione
23 collettore fumi
24 termostato di sicurezza 105°C
25 sonda NTC riscaldamento
26 motore valvola a 3 vie
27 valvola a tre vie
28 pressostato idraulico
29 by-pass automatico
30 sifone
