925.916.2 - CZPOKYNY URČENÉ TECHNIKOVI

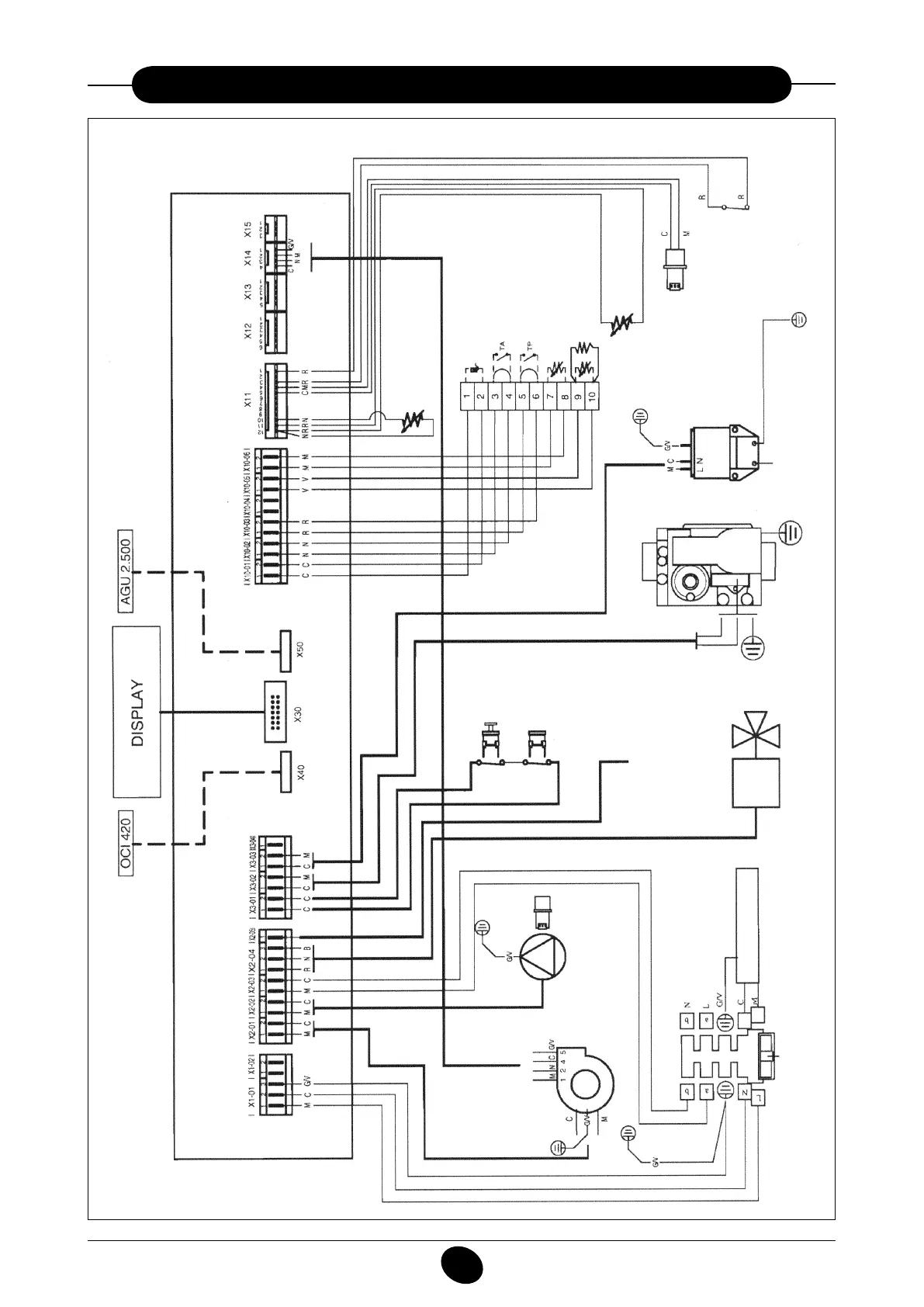

25. SCHÉMA PŘIPOJENÍ KONEKTORŮ
BARVA KABELŮ C = modrá M = hnědá N = černá
ČERPADLO
VENTILÁTOR
NAPROGRAMO
-
VATELNÝ
VÝSTUP 230V
NAPÁJECÍ SÍŤ
NAPÁJECÍ SVORK
-
OVNICE
POJISTKA
ZJIŠŤOVACÍ ELEKTRODA
TERMOSTAT
SPALIN
BEZPEČNOSTNÍ
TERMOSTAT
PLYNOVÝ
VENTIL
PŘÍPR. SONDA NTC PŘEDNOSTI
UŽITK. OKRUHU
ZAPALOVAČ
ZAPALOVACÍ ELEKTRODA
DIFERENČNÍ HY
-
DRAULICKÝ MIKRO
-
PRESOSTAT
SONDA NTC
TOPENÍ.
TROJCESTNÝ
VENTIL
PŘIPR. PRO VNĚJŠÍ ČIDLO
PŘIPR. PRO TERMOSTAT STA
-
CIONÁR. SYSTÉMU
POKOJOVÝ TERMOSTAT
PŘIPR. PRO DÁLKOVÉ OVLÁDÁNÍ
R = červená G/V= žlutá/zelená B = bílá
PWM
ČERPADLO
PWM
ČERPADLO
0806_1101 / CG_2037
SONDA NTC ZPÁTECKY TOPENÍ
