14
925.916.2 - IT
ISTRUZIONI DESTINATE ALL’INSTALLATORE

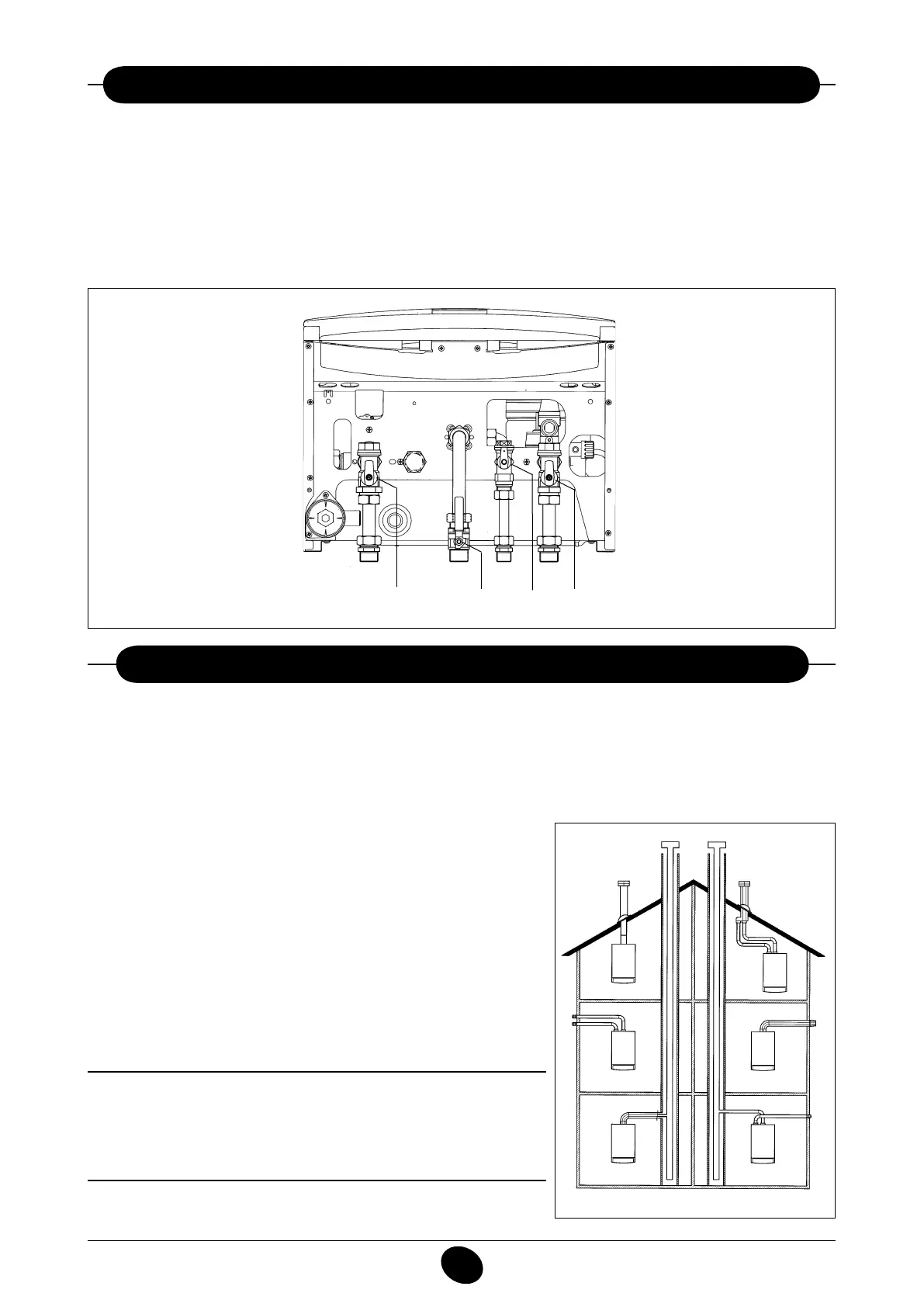

13. DOTAZIONI PRESENTI NELL’IMBALLO
• dima
• rubinetto gas (2)
• rubinetto entrata acqua con ltro (3)
• rubinetto mandata impianto riscaldamento (1)
• rubinetto ritorno impianto riscaldamento (4)
• guarnizioni di tenuta
• giunti telescopici
• tasselli 8 mm e cancani
14. INSTALLAZIONE DEI CONDOTTI DI SCARICO - ASPIRAZIONE
Figura 8
0301_1008
4321
L’installazione della caldaia può essere effettuata con facilità e essibilità grazie agli accessori forniti e dei quali succes-
sivamente è riportata una descrizione. La caldaia è, all’origine, predisposta per il collegamento ad un condotto di scarico
- aspirazione di tipo coassiale, verticale o orizzontale. Per mezzo dell’accessorio sdoppiatore è possibile l’utilizzo anche
dei condotti separati.
In caso d’installazione di condotti di scarico e di aspirazione non forniti da BAXI S.p.A. è necessario che gli stessi
siano certificati per il tipo di utilizzo ed abbiano una perdita di carico massima di 100 Pa.
010828_0200
C
33
C
33
C
13
C
13
C
43
C
53
C
83
Figura 9
Avvertenze per le seguenti tipologie d’installazione:
C
13
, C
33
I terminali per lo scarico sdoppiato devono essere previsti
all’interno di un quadrato di 50 cm di lato. Istruzioni dettagliate
sono presenti assieme ai singoli accessori
C
53
I terminali per l’aspirazione dell’aria comburente e per
l’evacuazione dei prodotti della combustione non devono essere
previsti su muri opposti dell’edicio.
C
6
3
la massima perdita di carico dei condotti non deve superare i 100
Pa. I condotti devono essere certicati per l’uso specico e per
una temperatura superiore ai 100°C. Il terminale camino utilizzato
deve essere certicato secondo la Norma prEN 1856-1.
C
43
, C
83
Il camino o canna fumaria utilizzata deve essere idonea all’uso.
AVVERTENZA
Al fine di garantire una maggior sicurezza di funzionamento è neces-
sario che i condotti di scarico fumi siano ben fissati al muro mediante
apposite staffe di fissaggio.
