161
925.916.2 - HU
A FELSZERELÉST VÉGZŐ SZAKEMBERNEK SZÓLÓ UTASÍTÁS
24.

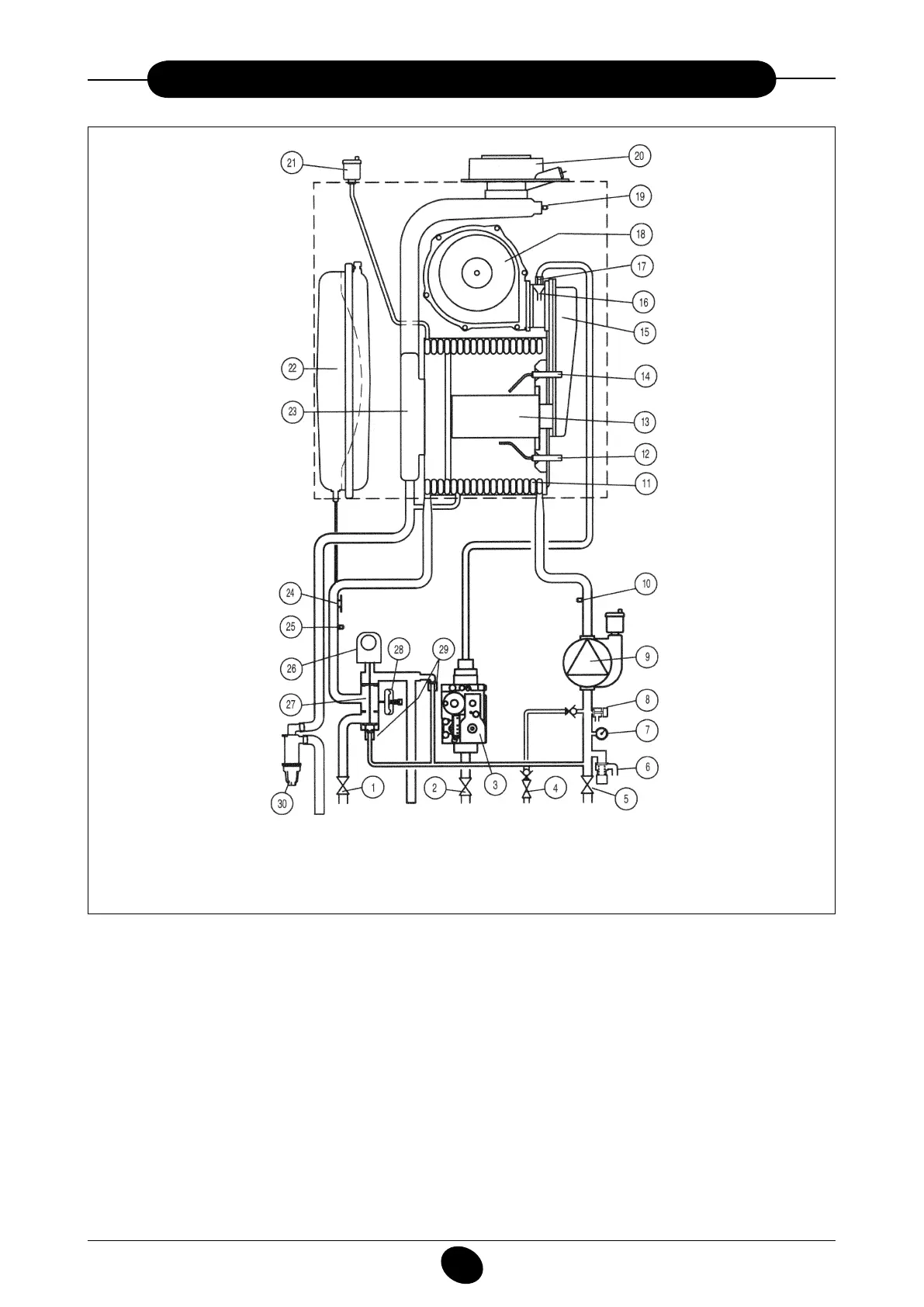

A KÖRÖK FUNKCIONÁLIS ÁBRÁJA
21. ábra
Fűtés Használati Gáz Használati Fűtés
odairány melegvíz kimenet víz bemenet visszavezetés
JELMAGYARÁZAT
1 fűtés odairány csap
2 gázcsap
3 gázszelep
4 kazán feltöltő csap
5 fűtés visszairányú csap
6 biztonsági szelep
7 manométer
8 kazán leeresztő csap
9 szivattyú légszeparátorral
10 NTC szonda a fűtési visszatérő ágban
11 víz-füst hőcserélő
12 lángőr elektróda
13 égőfej
14 begyújtó elektróda
15 levegő-gáz keverék kollektor
16 keverőegység végelemekkel
17 Gáz membrán
18 ventillátor
19 füst termosztát
20 koaksziális szerelvény
21 automatikus levegő leeresztő szelep
22 tágulási tartály
23 füst kollektor
24 biztonsági termosztát 105°C
25 NTC fűtés érzékelő
26 Háromutas szelep motor
27 háromutas szelep
28 hidraulikus presszosztát
29 automatikus by-pass
30 szifon
0803_2501 / CG_2036
