925.916.2 - RUИНСТРУКЦИЯ ДЛЯ УСТАНОВЩИКА
25.

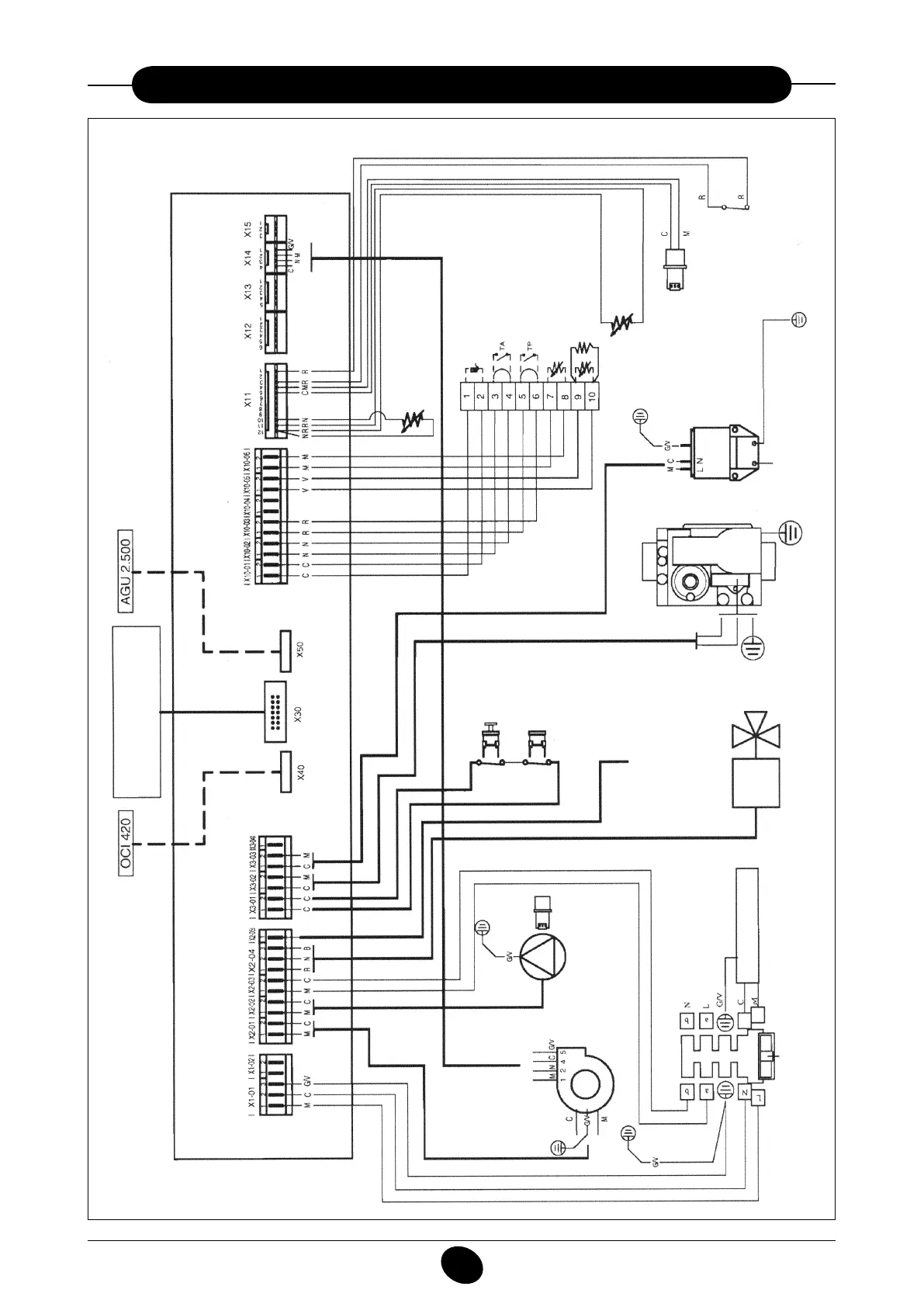

МОНТАЖНАЯ СХЕМА СОЕДИНЕНИЙ
Цвет кабелей
С = голубой
М = коричневый
N = черный
НАСОС
ВЕНТИЛЯТОР
ПРОГРАММИРУЕМЫЙ
ВЫХОД 230 В
СЕТЬ ЭЛЕКТРОПИТАНИЯ
КЛЕММНЫЙ ЩИТОК
ПИТАНИЯ
ПЛАВКИЙ
ПРЕДОХРАНИТЕЛЬ
ДЕТЕКТОР ПЛАМЕНИ
ДАТЧИК
ТЕМПЕРАТУРЫ
ДЫМОВЫХ ГАЗОВ
ЗАЩИТНЫЙ
ТЕРМОДАТЧИК
ГАЗОВЫЙ КЛАПАН
ГНЕЗДО ДЛЯ ЗОНДА НТК
ПРИОРИТЕТНОГО ВКЛЮЧЕНИЯ
СИСТЕМЫ ХОЗЯЙСТВЕННОЙ ВОДЫ
ВОСПЛАМЕНИТЕЛЬ
ЭЛЕКТРОД ЗАЖИГАНИЯ
МИКРОВЫКЛЮЧАТЕЛЬ
ДИФФЕРЕНЦИАЛЬНОГО ДАТЧИКА
ГИДРАВЛИЧЕСКОГО ДАВЛЕНИЯ
ЗОНД НТК СИСТЕМЫ
ОТОПЛЕНИЯ
ТРЕХХОДОВОЙ
КЛАПАН
СОЕДИНИТЕЛЬНЫЕ ЗАЖИМЫ
ВНЕШНЕГО ЗОНДА
СОЕДИНИТЕЛЬНЫЕ ЗАЖИМЫ ТЕРМОДАТЧИКА
УСТАНОВКИ С ОТОПИТЕЛЬНЫМИ ПАНЕЛЯМИ В ПОЛУ
ДАТЧИК КОМНАТНОЙ ТЕМПЕРАТУРЫ
СОЕДИНИТЕЛЬНЫЕ ЗАЖИМЫ
ТЕЛЕУПРАВЛЕНИЯ
R = красный
G/V = желто-зеленый
В = белый
PWM
НАСОС
PWM
НАСОС
0806_1101 / CG_2037
ТЕМПЕРАТУРНЫЙ ДАТЧИК
NTC ВОЗВРАТА СИСТЕМЫ
ОТОПЛЕНИЯ
ДИСПЛЕЙ
