925.916.2 - RUИНСТРУКЦИЯ ДЛЯ УСТАНОВЩИКА

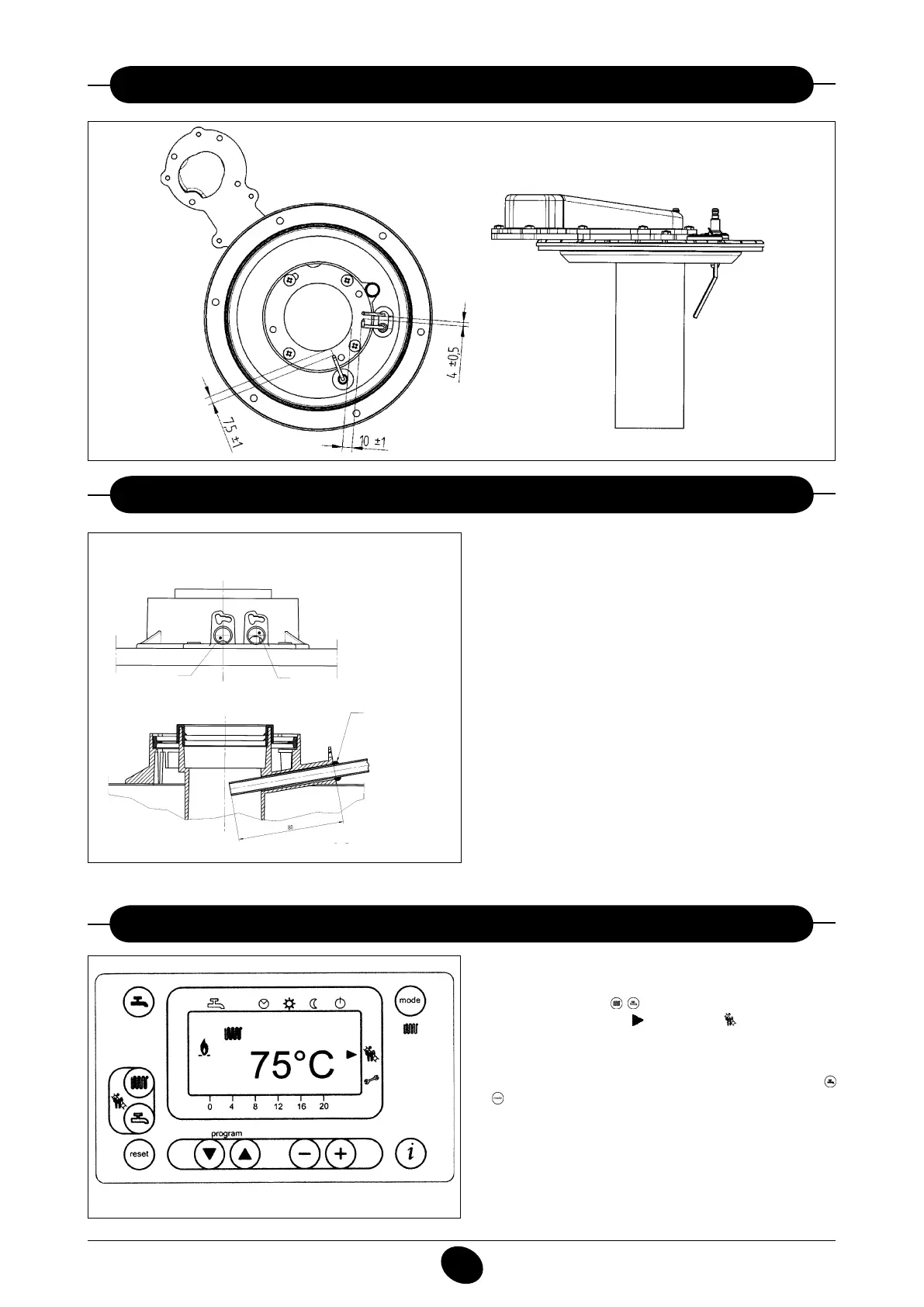

19. ПОЛОЖЕНИЕ ЭЛЕКТРОДА ЗАЖИГАНИЯ И ДЕТЕКТОРА ПЛАМЕНИ
20.
ПРОВЕРКА ПАРАМЕТРОВ СГОРАНИЯ
Рисунок 16
010905_0200
На концентрической муфте котла имеются два патрубка,
специфически предназначенных для определения кпд сгорания
и проверки гигиеничности продуктов сгорания согласно Декрету
Президента Республики от 26 августа 1993 г. № 412.
Один патрубок присоединен к выпускному трубопроводу дымовых
газов и используется для определения гигиеничности продуктов
сгорания и кпд сгорания.
Другой патрубок присоединен к всасывающему трубопроводу
воздуха для горения и используется для выявления того,
возвращены ли в циркуляцию продукты сгорания на установках
с коаксиальными трубопроводами.
Через патрубок, присоединенный к выпускному трубопроводу
дымовых газов, можно замерить следующие параметры:
• температуру продуктов сгорания;
• концентрацию кислорода (О
2
) или двуокиси углерода (СО
2
);
• концентрацию окиси углерода (СО).
Температура воздуха для горения измеряется через патрубок
на концентрической муфте, присоединенный к всасывающему
воздуховоду.
Рисунок 17
020429_0300
дымовые газы
воздух для горения
прокладка
В а ж н о : п о о к о н ч а н и и
проверки закрыть патрубки
соответствующими пробками
Чтобы облегчить измерение кпд сгорания и проверку гигиеничности
продуктов сгорания, можно включить функцию чистки дымохода
нижеописанным образом:
1) нажать кнопки (2-3)
одновременно до тех пор, пока на
дисплее появится стрелка “ ”возле символа (около 3 секунд, но
не более 6 секунд); тогда котел будет работать при максимальной
теплопроизводительности, предусмотренной для системы
отопления;
2) чтобы прекратить эту функцию, нажать одну из этих кнопок
21. ФУНКЦИЯ ЧИСТКИ ДЫМОХОДА
020429_0200
Рисунок 18
