925.916.2 - RUИНСТРУКЦИЯ ДЛЯ УСТАНОВЩИКА
16. НАЛАДОЧНЫЕ РАБОТЫ В СЛУЧАЕ СМЕНЫ ГАЗА
Калибровка газового клапана выполняется различным образом в зависимости от типа установленного на котле клапана:
1)
калибровка на максимальной тепловой мощности. Проверьте, чтобы содержание CO
2
, измеренное в воздуховоде для удаления продуктов
сгорания, при работе котла на максимальной тепловой мощности соответствовало величине, приведенной в таблице 1. В противном случае
отрегулируйте его с помощью регулировочного винта (V), установленного на газовом клапане;
2) калибровка на пониженной тепловой мощности. Проверьте, чтобы содержание CO
2
, измеренное в воздуховоде для удаления продуктов
сгорания, при работе котла на пониженной тепловой мощности соответствовало величине, приведенной в таблице. В противном случае
отрегулируйте его с помощью регулировочного винта (K), установленного на газовом клапане. Поворачивайте винт по часовой стрелке
для увеличения содержания CO
2
и против часовой стрелки - для его уменьшения.
0310_0114

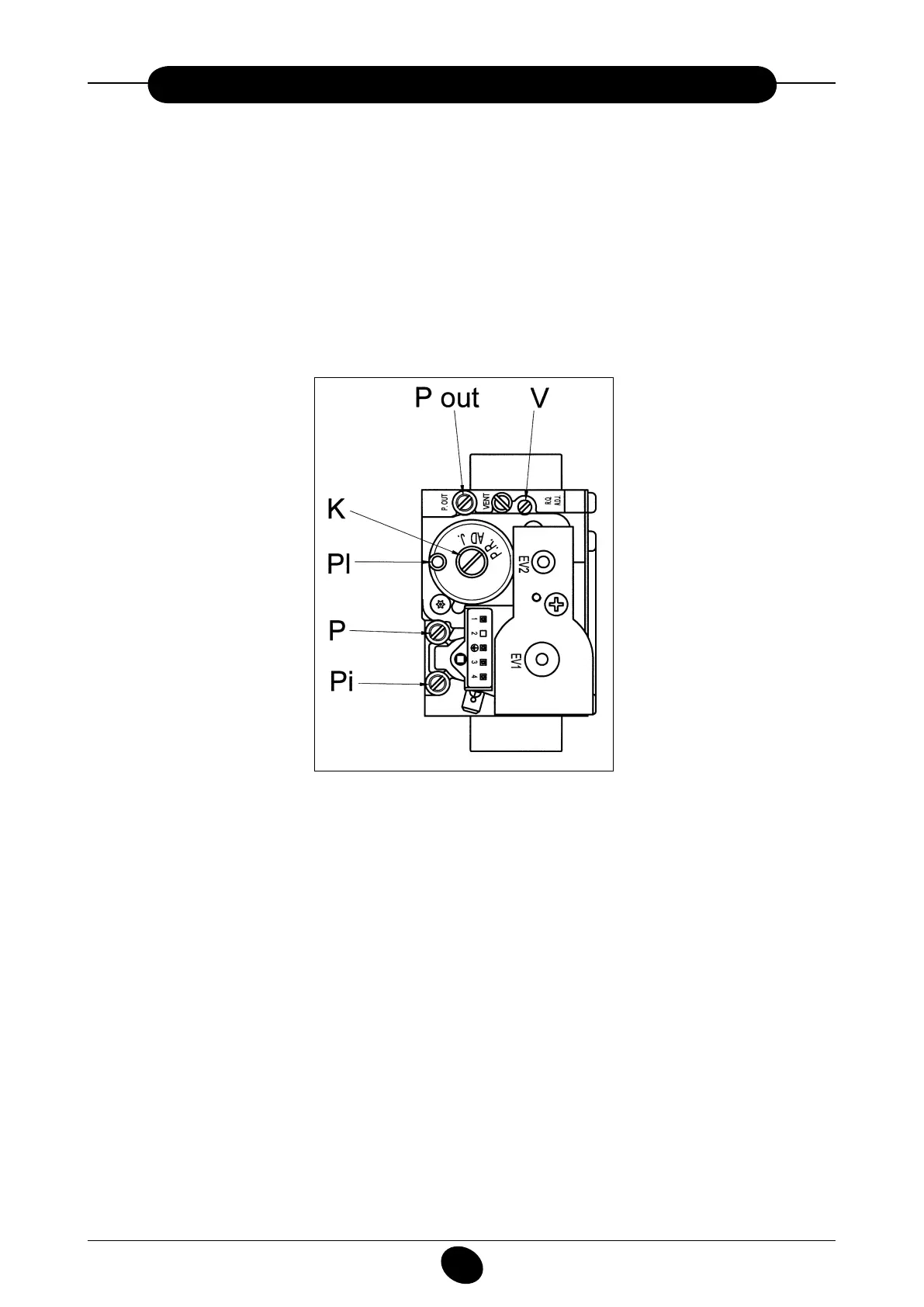

Рисунок 14
Pi: точка измерения давления газа на входе
PO/Pout: точка измерения давления газа на горелке
P: точка измерения давления для измерения параметра OFFSET (смещение)
Pl: входной сигнал - воздух, поступающий от вентилятора
V: винт регулировки расхода газа
K: винт регулировки параметра OFFSET (смещение)
газовый клапан SIT
модели SIGMA 848
