175
925.916.2 - CZPOKYNY URČENÉ TECHNIKOVI
11.

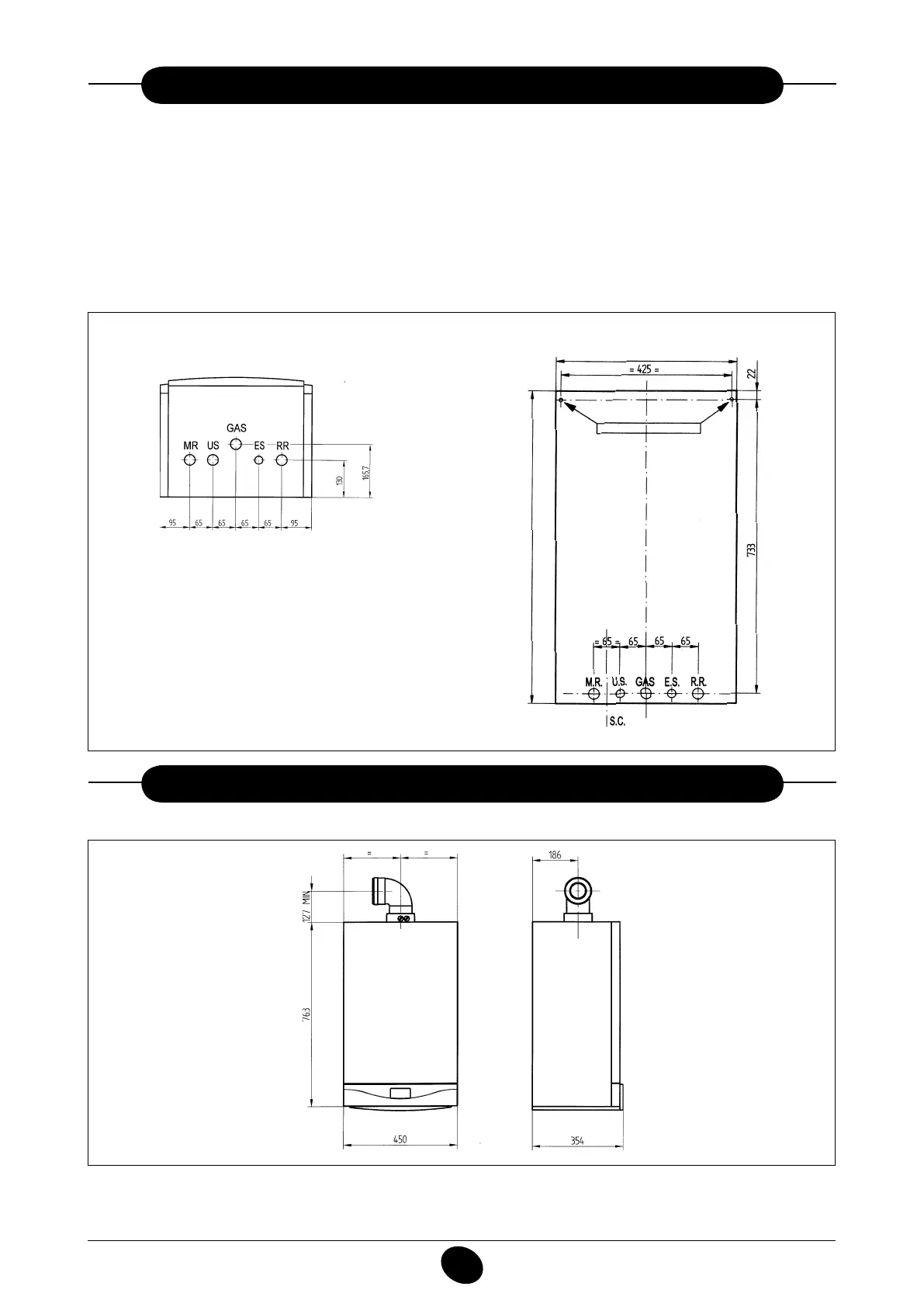

INSTALACE KOTLE
Po stanovení přesného umístění kotle upevněte na stěnu montážní desku.
Proveďte instalaci systému, začněte umístěním vodovodních a plynových přípojek, jež se nalézají v dolním příčníku montážní desky.
V případě již existujících systémů a v případě výměny doporučujeme mimo již uvedených pokynů instalovat do vratného okruhu kotle
a dolů sběrnou nádobu, zachycující usazeniny nebo odloupnuté nečistoty, které zůstaly v systému i po vyčistění a které by se mohly
časem zanést do oběhu.
Po připevnění kotle na stěnu proveďte připojení k odvodnímu a nasávacímu potrubí, jež je součástí vybavení, podle popisu v následu-
jících odstavcích.
Připojte sifon k odvodnímu otvoru a zajistěte stálý sklon. Nepoužívejte vodorovné vedení.
0505_2001
Obr. 6
ŠÍŘKA KOTLE 450
BODY ZAVĚŠENÍ KOTLE
VÝŠKA KOTLE 780
0211_2203
MR: náběhový okruh topení G 3/4
US: výstup teplé užitkové vody G 1/2
GAS: vstup plynu do kotle G 3/4
ES: vstup studené užitkové vody G 1/2
RR: vratný okruh topení G 3/4
SC: vypouštění kondenzátu
12.
ROZMĚRY KOTLE
Obr. 7
020503_0300
