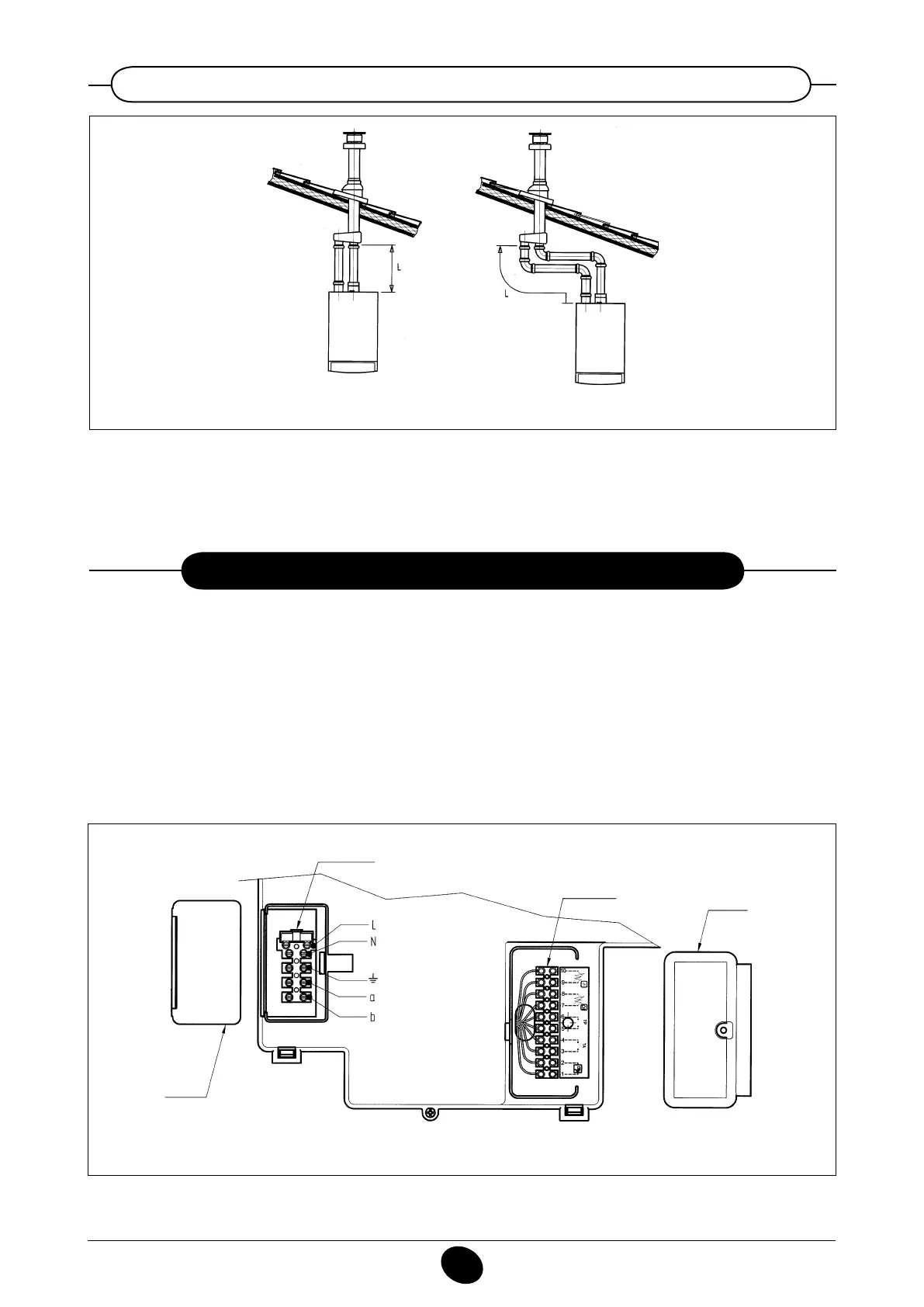

14.5 ПРИМЕРЫ МОНТАЖА ОТДЕЛЬНЫХ ВЕРТИКАЛЬНЫХ ТРУБОПРОВОДОВ
Макс. L = 14 м
Макс. L = 15 м
010828_0700
Важно - Выпускной трубопровод отработавших газов должен быть изолирован подходящим материалом (например, стекловатным
матом) в местах его соприкосновения со стенами жилых помещений.
Для подробных указаний по монтажу принадлежностей, просим Вас ознакомиться с приложенной к ним инструкцией.
15.
ПОДКЛЮЧЕНИЕ К ЭЛЕКТРОСЕТИ
Электрическая безопасность аппарата обеспечивается только тогда, когда он правильно подключен к эффективному заземляющему устройству,
которое должно отвечать требованиям действующих правил безопасности установок (Закон от 5 марта 1990 г. № 46).
Котел следует присоединить к однофазной сети электропитания в 230 В + заземление при помощи поставленного трехжильного кабеля,
соблюдая полярность Линия-Нейтраль.
Подключение должно осуществиться через двухполюсный выключатель с раствором контактов не менее 3 мм.
В случае замены питающего кабеля, использовать унифицированный кабель HAR H05 VV-F 3х0,75 мм
2
диаметром не выше 8 мм.
Быстродействующий плавкий предохранитель в 2 А помещен в клеммном щитке питания (для его контроля и/или замены снять черную
плавкую вставку.)
Рисунок 11
020523_0400
Клеммный щиток M1
Клеммный щиток M2
Крышка
Крышка
