95
925.916.2 - ATANLEITUNGEN FÜR DEN INSTALLATEUR

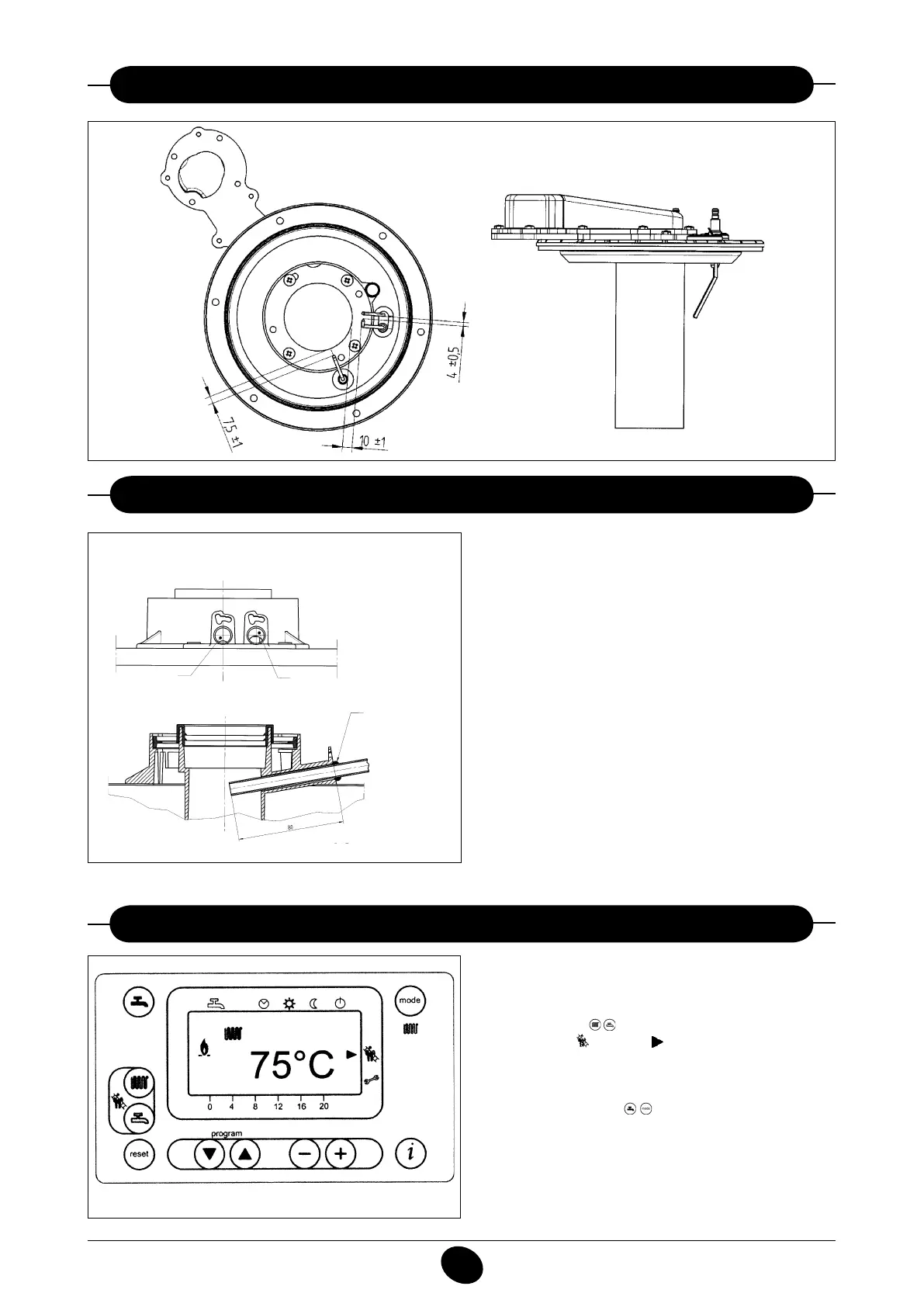

19. posItIonIerung der zünd- und überwachungselektrode
20.
überprüfung der Verbrennungsparameter
Abbildung 16
010905_0200
Zur Messung der Heizleistung und der hygienischen Ei-
genschaften der Verbrennungsprodukte, ist der Heizkessel
mit zwei Anschlüssen ausgestattet, die sich am Verbin
-
dungselement benden und spezisch für diesen Zweck
vorgesehen sind.
Ein Entnahmepunkt ist an den Abgaskreis angeschlossen
und dient zur Messung der Umweltverträglichkeit der
Verbrennungsprodukte und des Verbrennungs-Wirkung-
sgrads.
Der andere Entnahmepunkt ist an den Saugkreis der Ver-
brennungsluft angeschlossen und dient zur Ermittlung einer
eventuellen Rückströmung der Verbrennungsprodukte bei
koaxialen Leitungen.
In dem am Abgaskreis angeschlossenen Entnahmepunkt
können folgende Parameter gemessen werden:
• Temperatur der Verbrennungsprodukte;
• Sauerstoff- (O
2
) oder Kohlendioxydgehalt (CO
2
)
• Kohlenmonoxydgehalt (CO).
Die Temperatur der Verbrennungsluft muß im Stutzen gemes-
sen werden, der mit dem Ansaugkreislauf der am konzentri-
schen Anschlußstück vorhandenen Luft verbunden ist.
Abbildung 17
020429_0300
Abgas
Verbrennungsluft
Dichtung
Nach den Kontrollen die
Buchsen mit den dafür
vorgesehenen Deckeln schließen
Um die Messung des feuerungstechnischen Wirkungsgra-
ds und der Sauberkeit der Abgase zu erleichtern kann wie
nachstehend beschrieben die Schornsteinkehrerfunktion
aktiviert werden:
1) Die Tasten (2-3) gleichzeitig drücken, bis am Display
beim Symbol der Pfeil “ ” erscheint (ca. 3 Sekunden,
aber nicht mehr als 6 Sekunden). Unter diesen Bedin-
gungen funktioniert der Heizkessel bei der höchsten, für
den Heizbetrieb vorgesehenen Brennerbelastung.
2) Eine der zwei Tasten drücken, um die Funktion zu
beenden.
21. aktIVIerung der schornsteInkehrerfunktIon
020429_0200
Abbildung 18
