925.916.2 - ATANLEITUNGEN FÜR DEN INSTALLATEUR
13. In der Verpackung befIndlIches zubehör
• Schablone
• Gashahn (2)
• Kaltwasserabsperrhahn mit Filter (3)
• Vorlaufwartungshahn (1)
• Rücklaufwartungshahn (4)
• Dichtungen
• kürzbare Teleskopverbindungen
• 8mm-Dübel und Haken
14. InstallatIon der abgas - und VerbrennungsluftleItungen

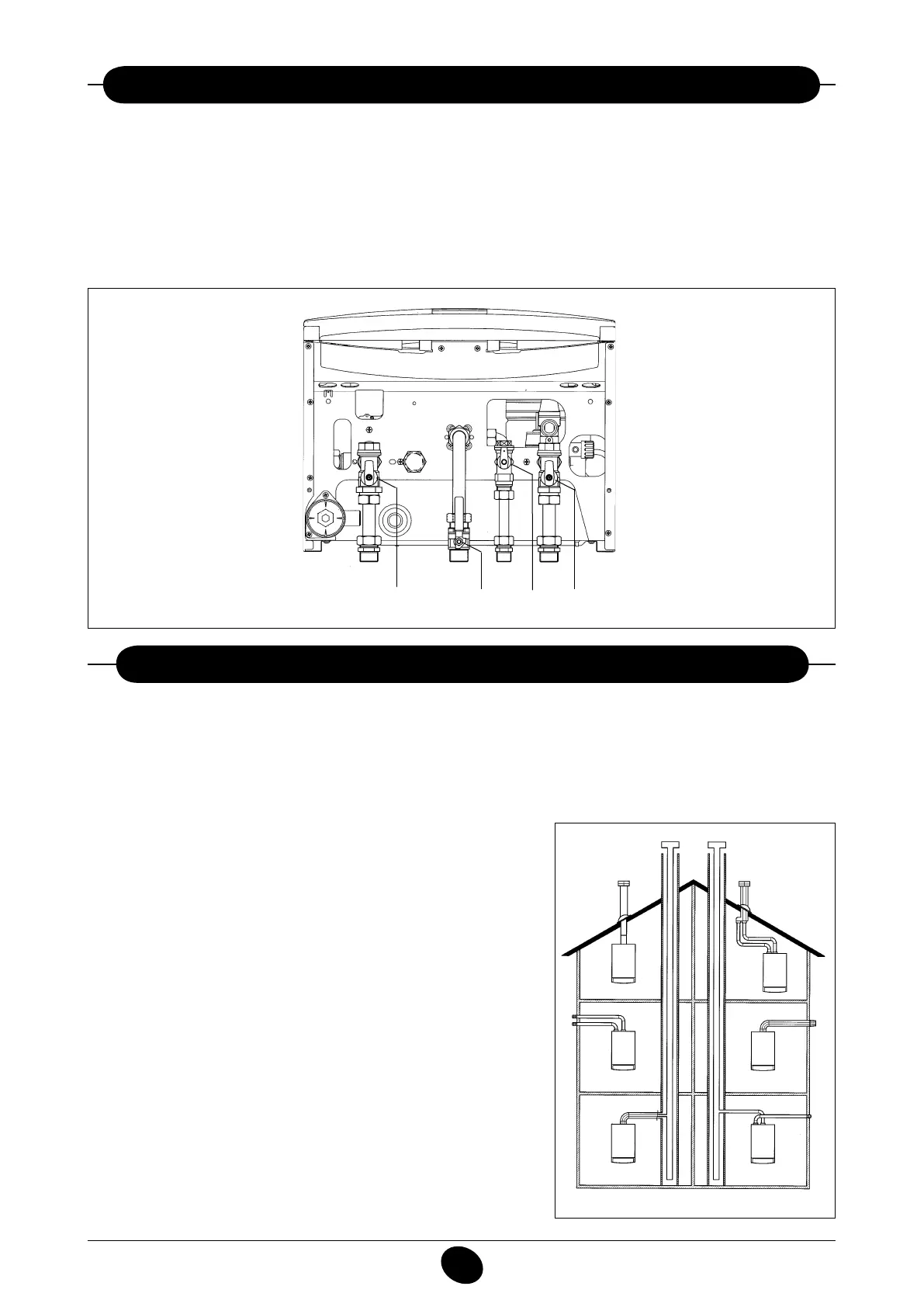

Abbildung 8
0301_1008
4321
Die Aufstellung des Heizkessels kann mühelos ausgeführt werden dank des mitgelieferten Zubehörs, das unten beschrie-
ben wird.
Der Heizkessel wurde ursprünglich für den Anschluß an eine koaxiale, vertikale bzw. horizontale Abgas - und Verbrennun-
gsluftleitung vorgesehen.
Mit Hilfe des Trennungszubehörteils kann man auch getrennte Leitungen verwenden.
Bei Installation von nicht von der Firma BAXI S.p.A. gelieferten Abgas - und Verbrennungsluftleitung müssen diese
für den Verwendungszweck bescheinigt sein und einen Druckverlust von max. 100 Pa aufweisen.
010828_0200
C
33
C
33
C
13
C
13
C
43
C
53
C
83
Abbildung 9
Hinweise zu den Installationsarten:
C
13
, C
33
: Die Mündung von getrennter Verbrennungsluftzu -/
Abgasabführungen müssen innerhalb eines Quadrates von 50
cm Seitenlänge liegen.
C
53
: Mündungen von Verbrennungsluftzu -/ Abgasabführungen
dürfen nicht an gegenüberliegenden Wänden angebracht
werden.
C
63
: Der Strömungswiderstand darf einen Druckverlust von max
100 Pa aufweisen. Der Druckverlust muß als Difrenzdruck
zwischen Abgas- und Verbrennungsluftrohr bei max Leistung
(Brauchwasser) gemessen werden. Die Meßstelle für die
Schornsteinkehrerfunktion ist hierzu zu verwenden (siehe Ab-
bildung 17). Berechnungen zur Verwendung der Abgasanlage
sind nach den technischen Werten vorzunehmen.
Die Abgasanlage muß temperaturstabil > 100°C sein.
Die Abgasanlage muß feuchtigkeitsunempndlich sein.
C
43
, C
83
: Die Eigenschaften des Schornsteins müssen für Brennwertgeräte
beachtet werden.
