148
925.916.2 - HU
A FELSZERELÉST VÉGZŐ SZAKEMBERNEK SZÓLÓ UTASÍTÁS

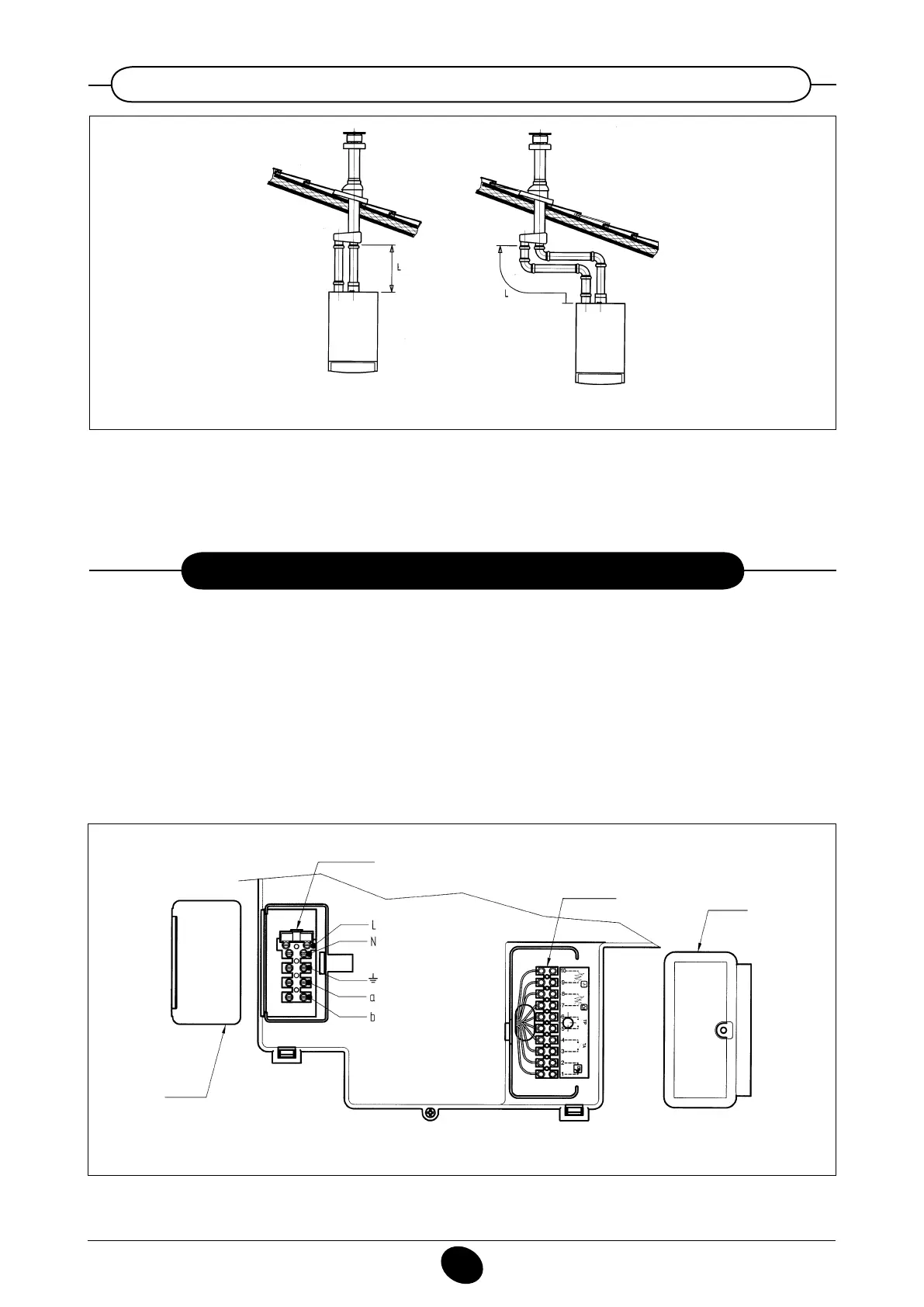

14.5 PÉLDA BESZERELÉSRE FÜGGŐLEGES ELKÜLÖNÍTETT CSÖVEKKEL
010828_0700
FONTOS: az égéstermék leeresztő szimpla csövet a lakóhelyiség falával való érintkezési helyen megfelelő szigetelőanyaggal (pl.
üveggyapot) szigetelni kell.
A kiegészítők beszerelésének részleteire vonatkozóan lásd a kiegészítőket kísérő műszaki leírást.
15.
ELEKTROMOS BEKÖTÉS
A berendezés elektromos biztonsága csak akkor garantált, ha azt az érvényes biztonsági előírásoknak (1990. március 5-i 46. sz. Törvény)
megfelelően hatékony földberendezésre csatlakoztatják.
A berendezést elektromosan 230 V-os, monofázis + föld táphálózatra kell bekötni a berendezéssel biztosított háromeres vezetékkel,
betartva a Vonal-Nulla polaritást.
A bekötést kétpólusú megszakítóval kell megvalósítani, melynél az érintkezők közötti távolság legalább 3 mm.
A tápkábel cseréje esetén “HAR H05 VV-F” 3x0,75 mm
2
, maximum 8 mm átmérőjű harmonizált kábelt kell használni, melynek max-
imális átmérője 8 mm.
A 2A-es gyorsbiztosíték a betápláló kapocslécen található (ellenőrzéshez és/vagy cseréhez húzzuk ki a fekete biztosítéktokot).
11. ábra
020523_0400
Kapocsléc M1
Kapocsléc M2
Fedél
Fedél
L max = 14 m
L max = 15 m
