925.916.2 - GBINSTRUCTIONS PERTAINING TO THE INSTALLER
25.

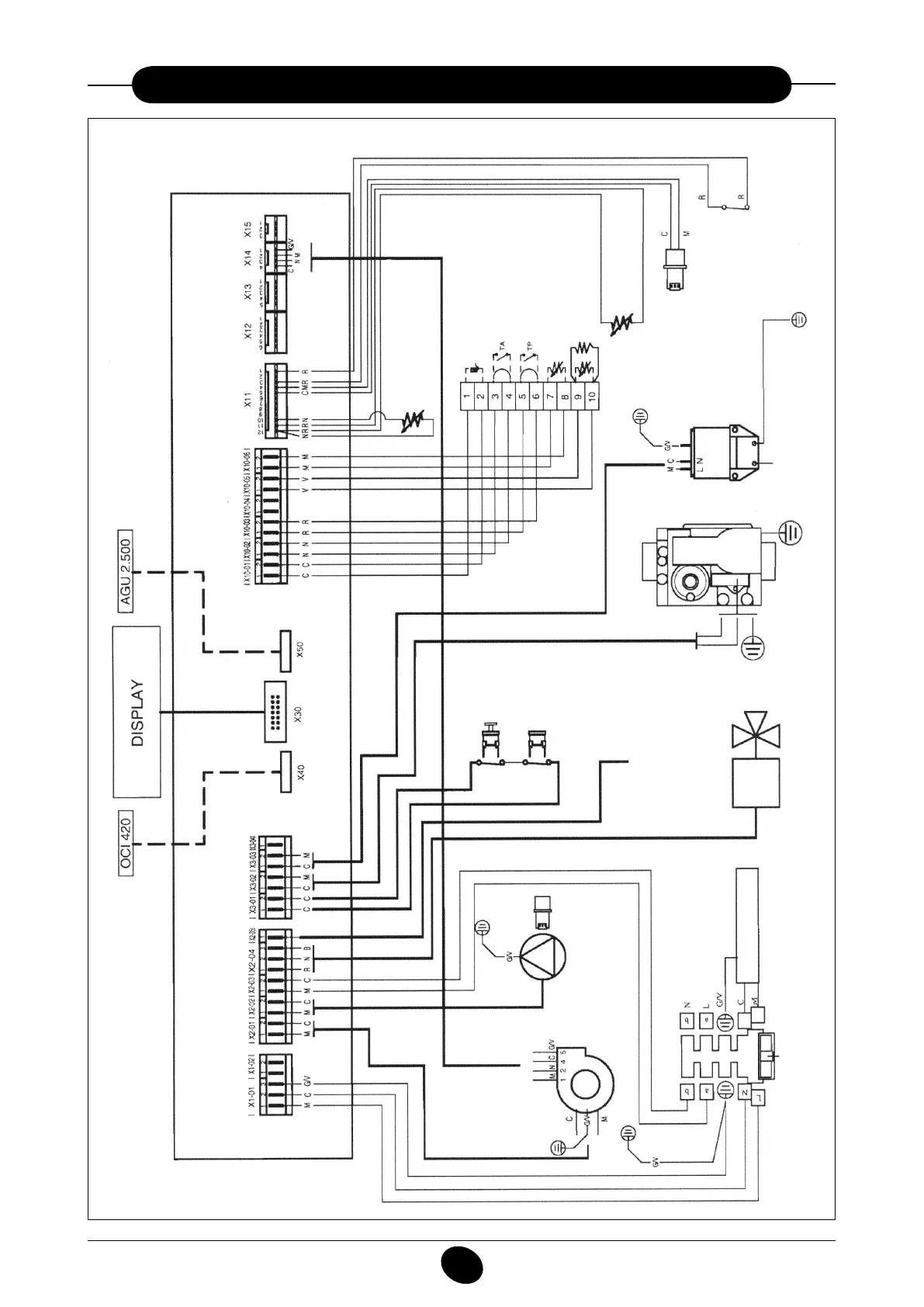

IllustrateD wIrIng DIagram
FAN
230 V ROOM TEMPERATURE
THERMOSTAT PROGRAMMABLE
OUTPUT
MAINS POWER
TERMINAL BOARD
SAFETY
THERMOSTAT
FLAME DETECTION
ELECTRODE
GAS VALVE
CENTRAL HEATING
TEMPERATURE
SENSOR
OUTSIDE SENSOR
CONNECTION
IGNITER
IGNITION
ELECTRODE
HYDRAULIC
DIFFERENTIAL
PRESSURE SWITCH
FLUE
SENSOR
THREE WAY
VALVE
PUMP
FUSES
QAA73 CONNECTION
ROOM THERMOSTAT
SAFETY SHUT-DOWN
DOMESTIC HOT WATER THANK
SENSOR
230 V - 50Hz
PWM
PUMP
PWM
PUMP
Cable colours
C = Light Blue
M = Brown
N = Black
R = Red
G/V = Yellow/Green
B = White
0806_1101 / CG_2037
NTC CENTRAL HEATING
RETURN SENSOR
