POKYNY PRE INŠTALATÉROV
11. INŠTALÁCIA KOTLA
Po stanovení presného umiestnenia kotla upevnite na stenu šablónu.
Pri inštalácii postupujte od prívodu vody a plynu, ktoré sa nachádzajú na spodnej časti šablóny.
V prípade už existujúcich systémov alebo v prípade výmen, odporúčame inštalovať na spiatočke na spodnej časti kotla tiež dekantačnú
nádržku na zachycovanie usadenín a nečistôt, ktoré sa môžu vyskytovať i po vyčistení a ktoré by sa časom mohli dostať do okruhu.
Po upevnení kotla na stenu vykonajte pripojenie potrubia odvodu spalín a prisávania, ktoré sú dodávané ako príslušenstvo ku kotlu, podľa
návodu v nasledujúcich kapitolách. Pripojte sifón na odvod a zaistite spád potrubia. Vyhýbajte sa horizontálnym odsekom.
0505_2001

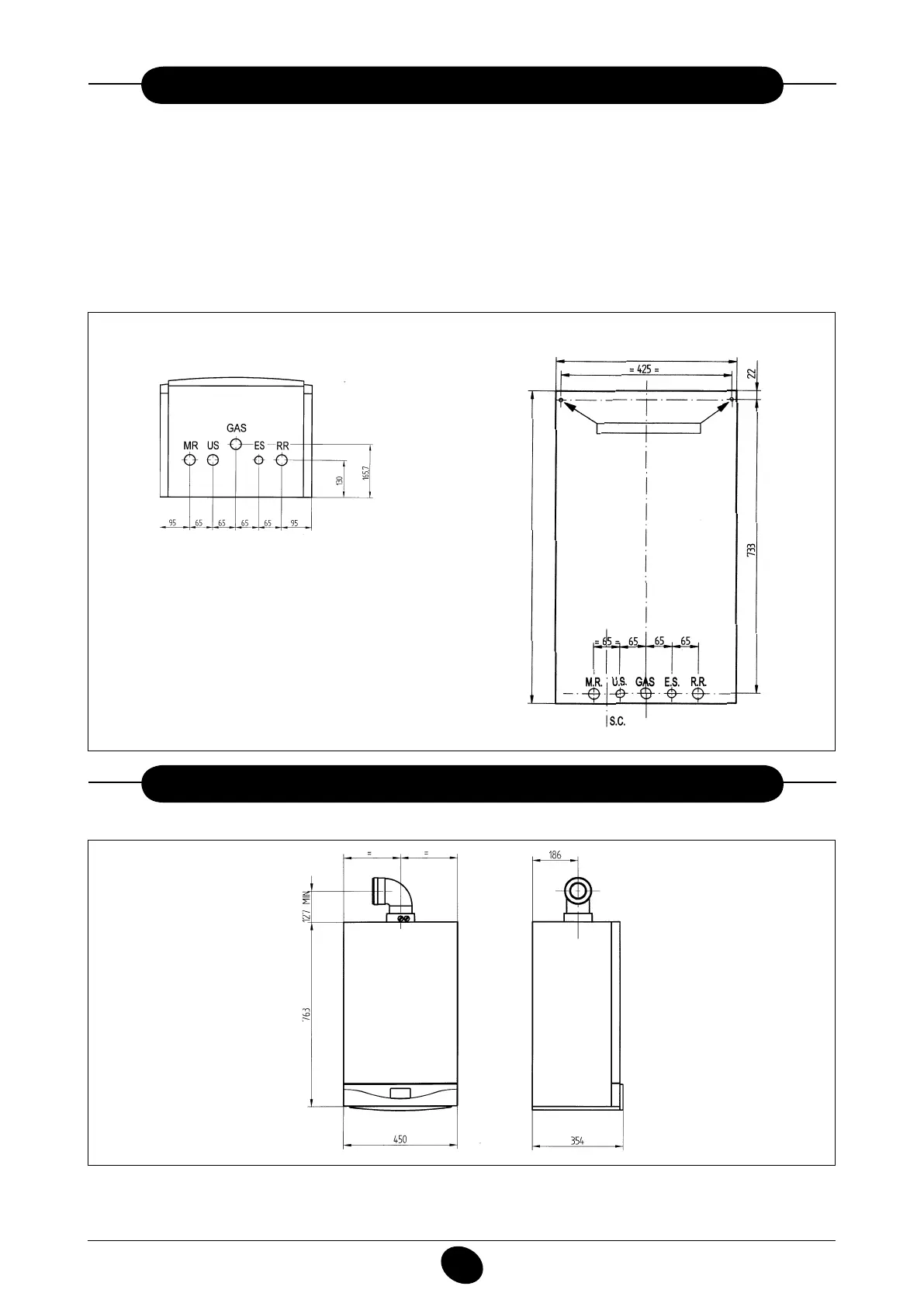

Obrázok 6
ŠÍRKA KOTLA 450 MM
UPEVŇOVACIE BODY KOTLA
VÝŠKA KOTLA 780 MM
0211_2203
MR: výstup kúrenia g 3/4
US: výstup zásobníka túv g 3/4
GAS: vstup plynu do kotla g 3/4
ES: vstup studenej úžitkovej vody (napustenie kúrenia) g 1/2
RR: spiatočka kúrenia g 3/4
SC: odvod kondenzátu
12. ROZMERY KOTLA
Obrázok 7
020503_0300
