13
925.916.2 - IT
ISTRUZIONI DESTINATE ALL’INSTALLATORE

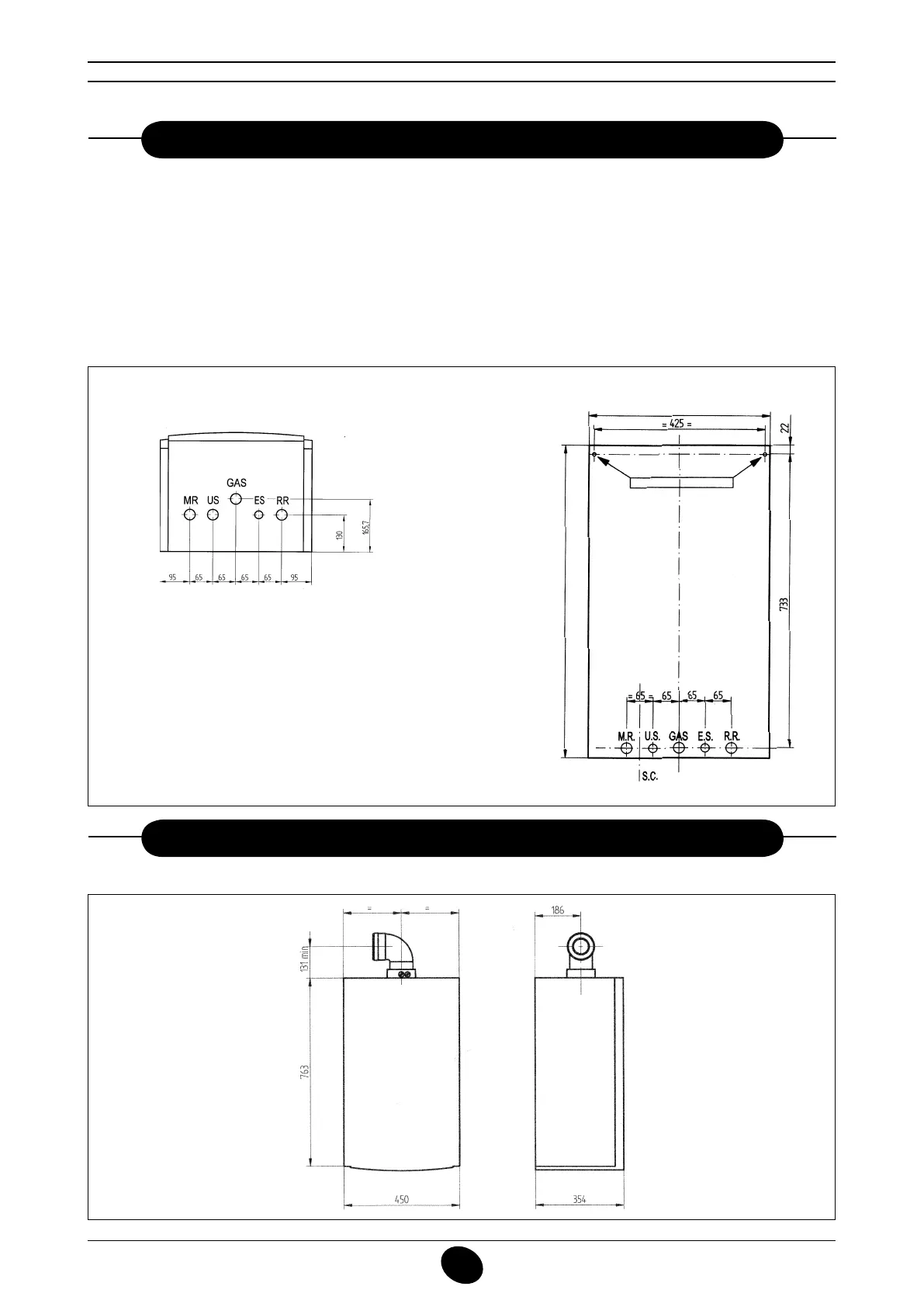

11. INSTALLAZIONE CALDAIA
Determinata l’esatta ubicazione della caldaia ssare la dima alla parete.
Eseguire la posa in opera dell’impianto partendo dalla posizione degli attacchi idrici e gas presenti nella traversa inferiore
della dima stessa.
Nel caso di impianti già esistenti e nel caso di sostituzioni è consigliabile prevedere sul ritorno alla caldaia ed in basso un
vaso di decantazione destinato a raccogliere i depositi o scorie presenti anche dopo il lavaggio e che nel tempo possono
essere messi in circolazione.
Fissata la caldaia alla parete effettuare il collegamento ai condotti di scarico e aspirazione, forniti come accessori, come
descritto nei successivi capitoli. Collegare il sifone ad un pozzetto di scarico assicurando una pendenza continua. Sono
da evitare tratti orizzontali.
La mancata osservazione di queste avvertenze comporta il decadimento della garanzia dell’apparecchio.
0505_2001
Figura 6
LARGHEZZA CALDAIA 450
PUNTI AGGANCIO CALDAIA
ALTEZZA CALDAIA 780
0211_2203
MR: mandata riscaldamento G 3/4
US: mandata boiler sanitario G 3/4
GAS: entrata gas alla caldaia G 3/4
ES: entrata acqua fredda sanitaria (caricamento riscaldamento) G 1/2
RR: ritorno impianto di riscaldamento G 3/4
SC: scarico condensa
12. DIMENSIONI CALDAIA
Figura 7
0803_2402 / CG_2054
