97
925.916.2 - ATANLEITUNGEN FÜR DEN INSTALLATEUR

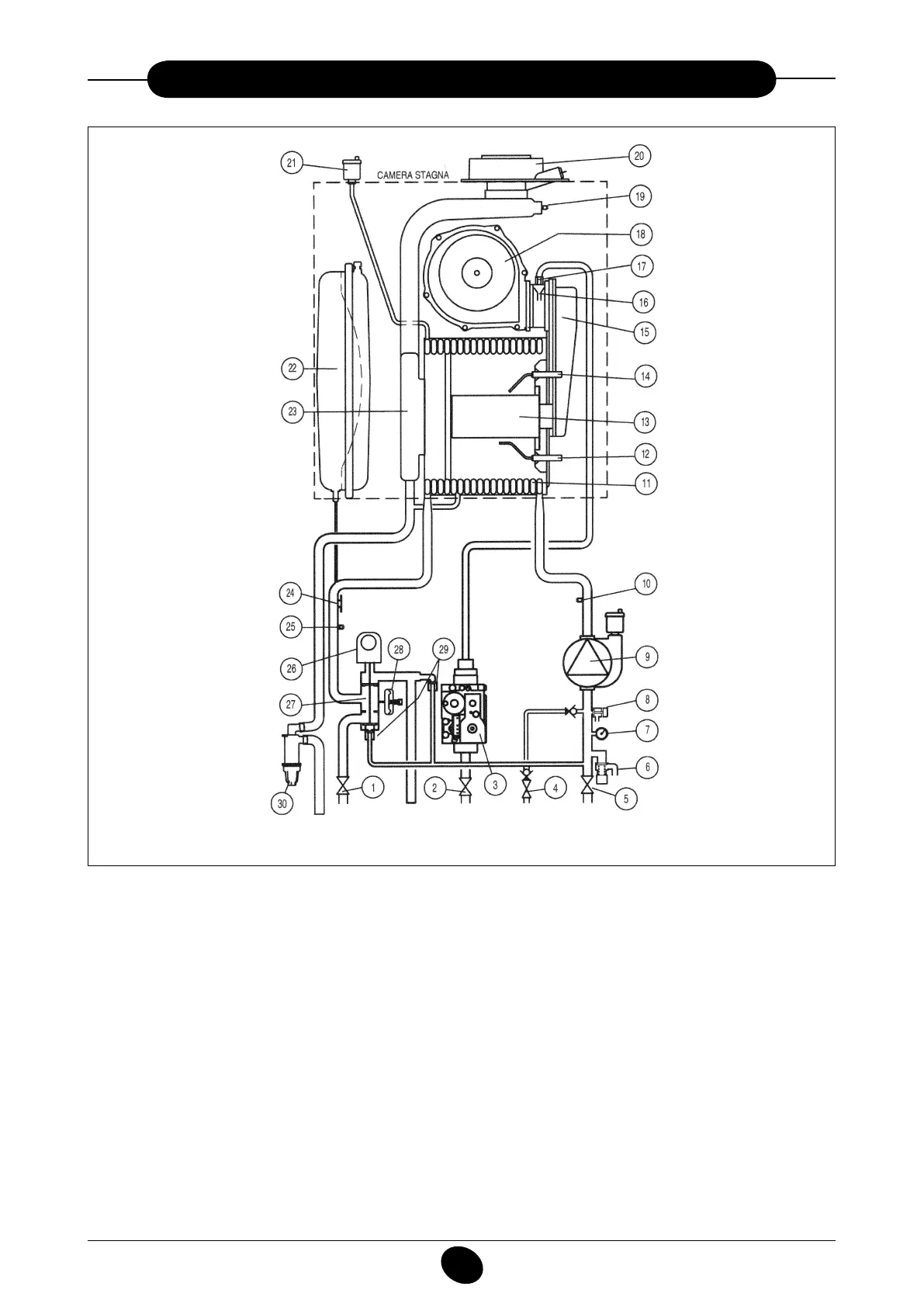

24. funktIonsplan der kreIsläufe
Abbildung 21
0802_2301 / CG_2036
Heizungs Vorlauf Gas Brauch Heizungs
anlagen Boiler anschluss wasser anlagen
vorlauf eingang rücklauf
Zeichenerklärung:
1 Vorlaufwartungshahn
2 Gashahn
3 Gasventil
4 Heizkesselfüllhahn
5 Rücklaufwartungshahn
6 Sicherheitsventil
7 Manometer
8 Heizkesselentleerungshahn
9 Pumpe mit Luftabscheider
10 NTC
-Fühler Heizrücklauf
11 Wasser-Abgas-Austauscher
12 Flammendetektorelektrode
13 Brenner
14 Zündelektrode
15 Luft-/Gasmischverteiler
16 Mischer mit Venturi
17 Gasdiaphragma
18 Ventilator
19 Abgasthermostat 90°C
20 Koaxial-Anschluß
21 Automatisches Entlüftungsventil
22 Expansionsgefäß
23 Abgassammler
24 Sicherheitsthermostat 105°C
25 NTC- Kesselvorlauffühler
26 Dreiwegeventilmotor
27 3-Wege-Ventil
28 Hydraulischer Druckwächter
29 Automatischer Bypass
30 Siphon
