176
925.916.2 - CZPOKYNY URČENÉ TECHNIKOVI
13.

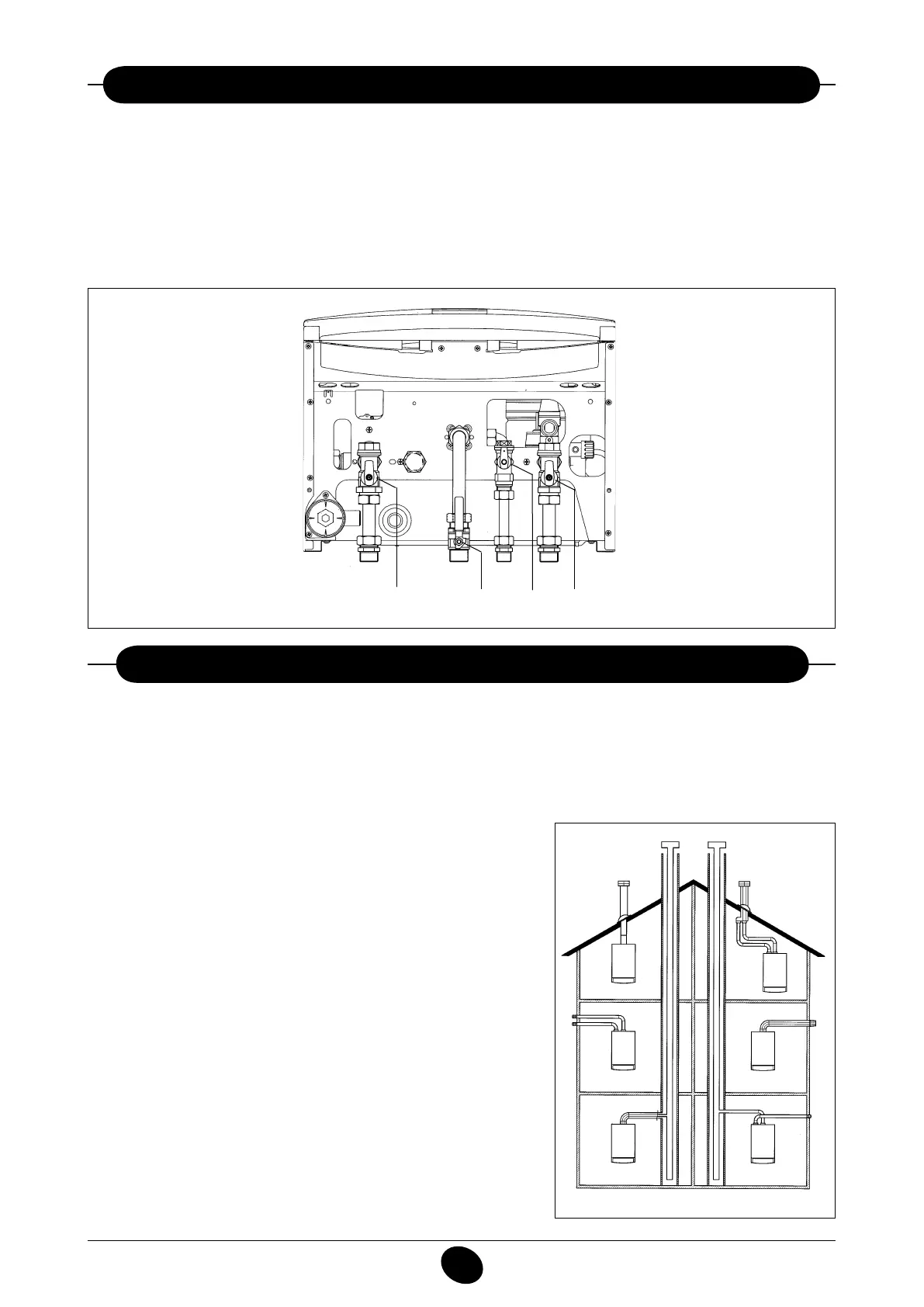

PŘILOŽENÉ VYBAVENÍ
• montážní deska
• plynový kohout (2)
• kohoutek pro vstup vody s ltrem (3)
• kohoutek náběhového okruhu topení (1)
• kohoutek vratného okruhu topení (4)
• těsnění
• teleskopické spoje
• hmoždinky 8 mm a šrouby
14.
INSTALACE POTRUBÍ ODVODUSÁNÍ
Obr. 8
0301_1008
4321
Instalaci kotle lze snadno provést podle vlastních požadavků pomocí příslušenství, jež je součástí vybavení, a jehož popis dále uvádíme.
Kotel je z výroby určen pro připojení k potrubí pro odvod-nasávání souosového, vertikálního nebo horizontálního typu. Pomocí
přiloženého zdvojovače je možné použít i oddělené potrubí.
V případě instalace vedení odvodu a nasávání od jiného výrobce, než je BAXI a.s., je nutné, aby toto vedení mělo osvědčení pro
daný typ použití a mělo maximální ztrátu zatížení 100 Pa.
Upozornění pro následující typy instalace:
010828_0200
C
33
C
33
C
13
C
13
C
43
C
53
C
83
Obr. 9
C
13
, C
33
Koncovky pro zdvojený odvod musí být uvnitř vybaveny čtvercem o straně
50 cm. Podrobné pokyny najdete u jednotlivých příslušenství.
C
53
Koncovky k nasávání spalovacího vzduchu a k odvodu spalin nesmí být
umístěny protilehlých stěnách budovy.
C
63
maximální ztráta zatížení nesmí překročit 100 Pa. Vedení musí být vybaveno
osvědčením pro dané použití a pro teplotu nad 100°C. Použitá koncovka
komína musí mít osvědčení podle normy prEN 1856-1.
C
43
, C
83
Použitý komín nebo kouřovod musí být vhodné pro dané použití.
