925.916.2 - CZPOKYNY URČENÉ TECHNIKOVI

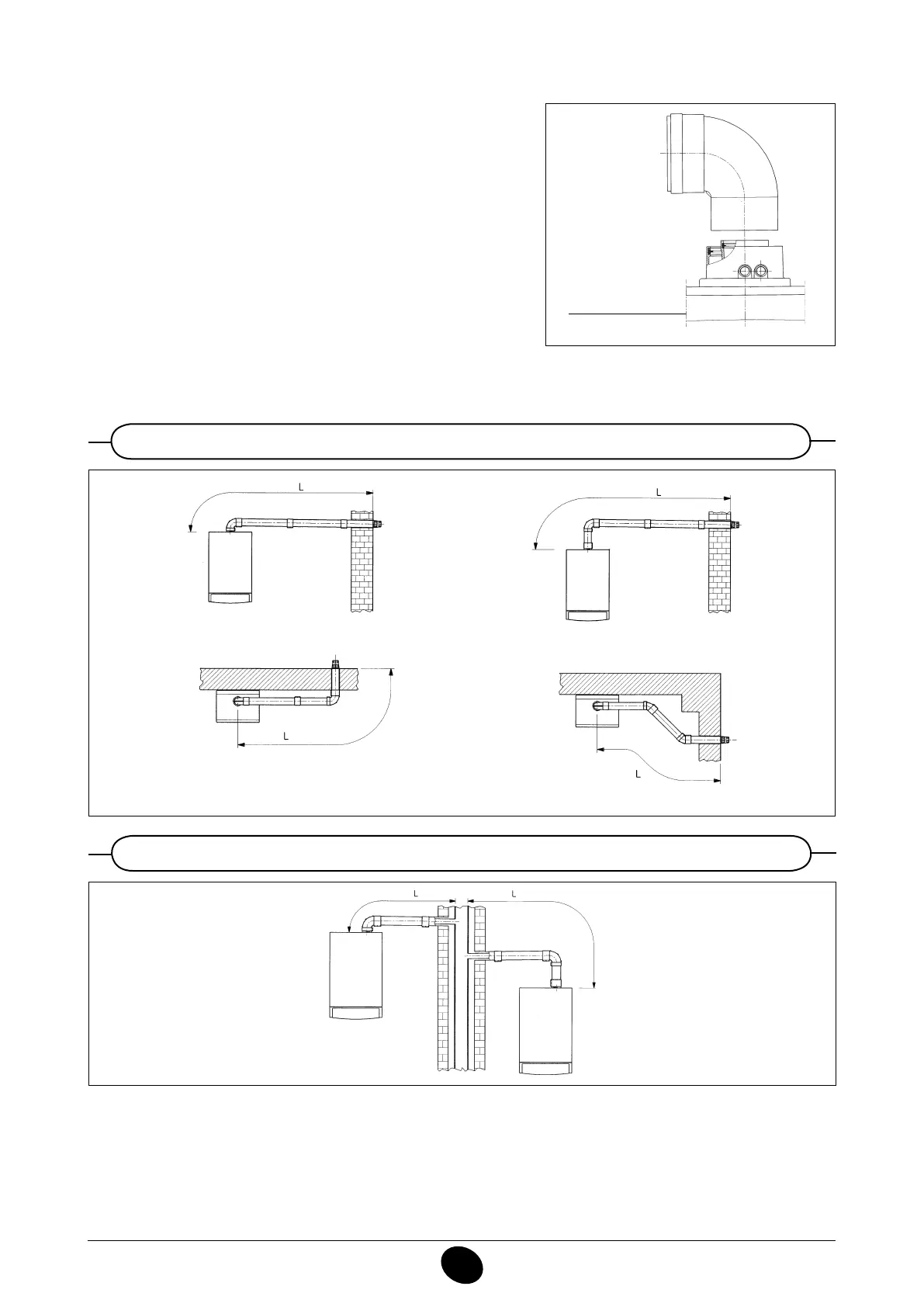

14.1 PŘÍKLADY INSTALACE HORIZONTÁLNÍHO POTRUBÍ Ø 60/100 MM
...potrubí pro odvod-nasávání souosové (koncentrické)
990519_0400
Koncentrická přípojka
Obr. 10
Tento typ potrubí umožňuje odvod spalin a nasávání vzduchu ke spalování buď
z vnějšího prostředí, nebo v kouřových trubkách typu LAS.
Souosový ohyb 90° umožňuje připojení kotle k potrubí odvodu-nasávání v jakém-
koli směru díky možnosti otočení o 360°. Můžete ho využít také jako doplňkový
ohyb ve spojení se souosovým vedením nebo s ohybem 45°.
V případě odvodu do vnějšího prostředí musí potrubí odvodu-nasávání vystu-
povat ze zdi nejméně 18 mm, aby bylo možné instalovat hliníkovou růžici a její
utěsnění, které brání průniku vody.
Minimální sklon těchto potrubí směrem ke kotli musí být 1 cm na metr délky.
Zařazení ohybu 90° zkracuje celkovou délku potrubí o 1 metr.
Zařazení ohybu 45° zkracuje celkovou délku potrubí o 0,5 metru.
0002230400
14.2 PŘÍKLADY INSTALACE KOUŘOVÝCH TRUBEK TYPU LAS Ø 60/100 MM
9912220900
L max = 10 m
L max = 10 m
L max = 9 m
L max = 9 m
L max = 10 m
