925.916.2 - CZPOKYNY URČENÉ TECHNIKOVI

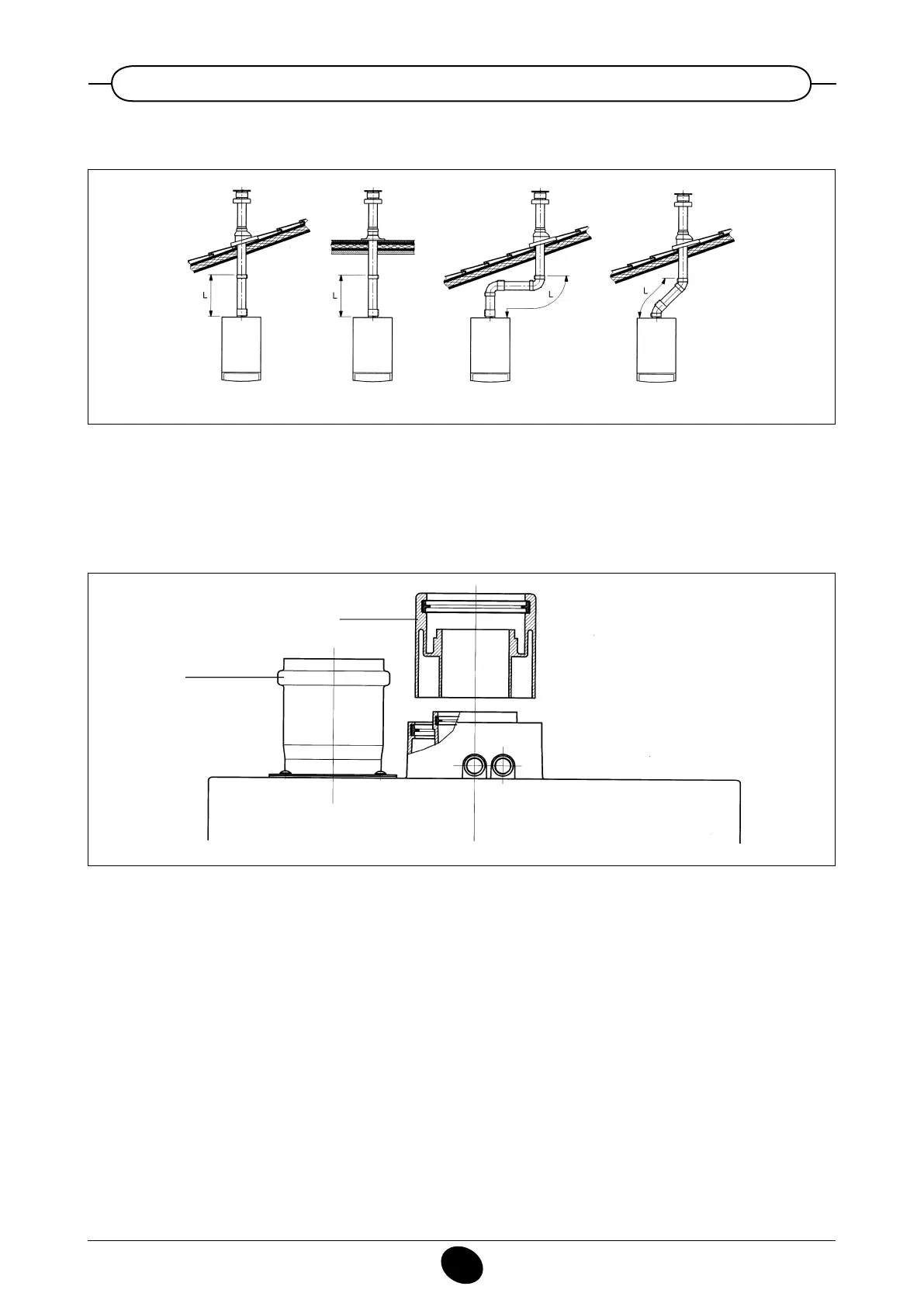

14.3 PŘÍKLADY INSTALACE VERTIKÁLNÍHO POTRUBÍ Ø 60/100 MM
Instalaci lze provést jak při skloněné, tak i při rovné střeše pomocí příslušenství ke komínu a vhodné tašky s krytem, které si můžete
objednat.
9912221000
...oddělené potrubí k odvodu-nasávání
Tento typ potrubí umožňuje odvod spalin jak do vnějšího prostoru, tak do samostatných kouřových trubek.
Nasávání vzduchu ke spalování se může provádět v jiných zónách, než v zónách odvodu.
Zdvojovací příslušenství se skládá z přípojky redukce odvodu (100/80) a přípojky nasávání vzduchu.
Používá se těsnění a šrouby přípojky nasávání vzduchu, které byly předtím odstraněny z uzávěru.
011015_0100
Přípojka redukce odvodu
Přípojka nasávání vzduchu
Ohyb 90° umožňuje připojení kotle k potrubí odvodu a nasávání v jakémkoli směru díky možnosti otočení o 360°. Můžete ho využít také
jako doplňkový ohyb ve spojení s potrubím nebo s ohybem 45°.
L max = 10 m
L max = 10 m L max = 9 mL max = 8 m
