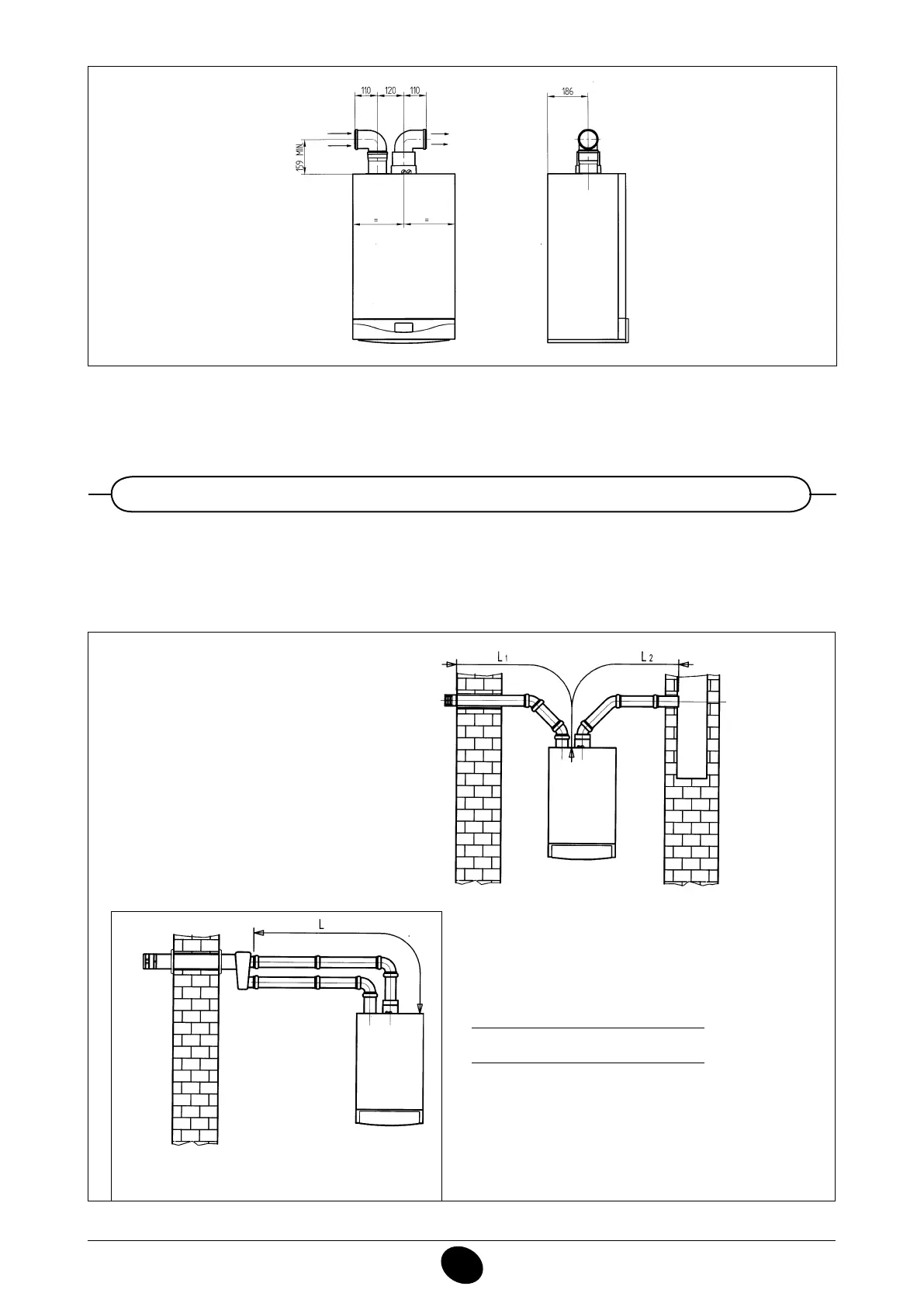

14.4 PŘÍKLADY INSTALACE ODDĚLENÉHO HORIZONTÁLNÍHO POTRUBÍ
DŮLEŽITÉ UPOZORNĚNÍ: Minimální sklon odvodního potrubí ke kotli musí být 1 cm na metr délky.
Zkontrolujte, zda jsou vedení odvodu a nasávání dobře upevněná na stěnách.
020503_0100
0506_0805
010828_0600
Nasávací potrubí smí být maximálně 15
metrů dlouhé..
Zařazení ohybu 90° zkracuje celkovou délku potrubí o 0,5 metru.
Zařazení ohybu 45° zkracuje celkovou délku potrubí o 0,25 metru.
(L1 + L2) max = 80 m
L max = 15 m
