276
925.916.2 - PLWSKAZÓWKI DLA INSTALATORA

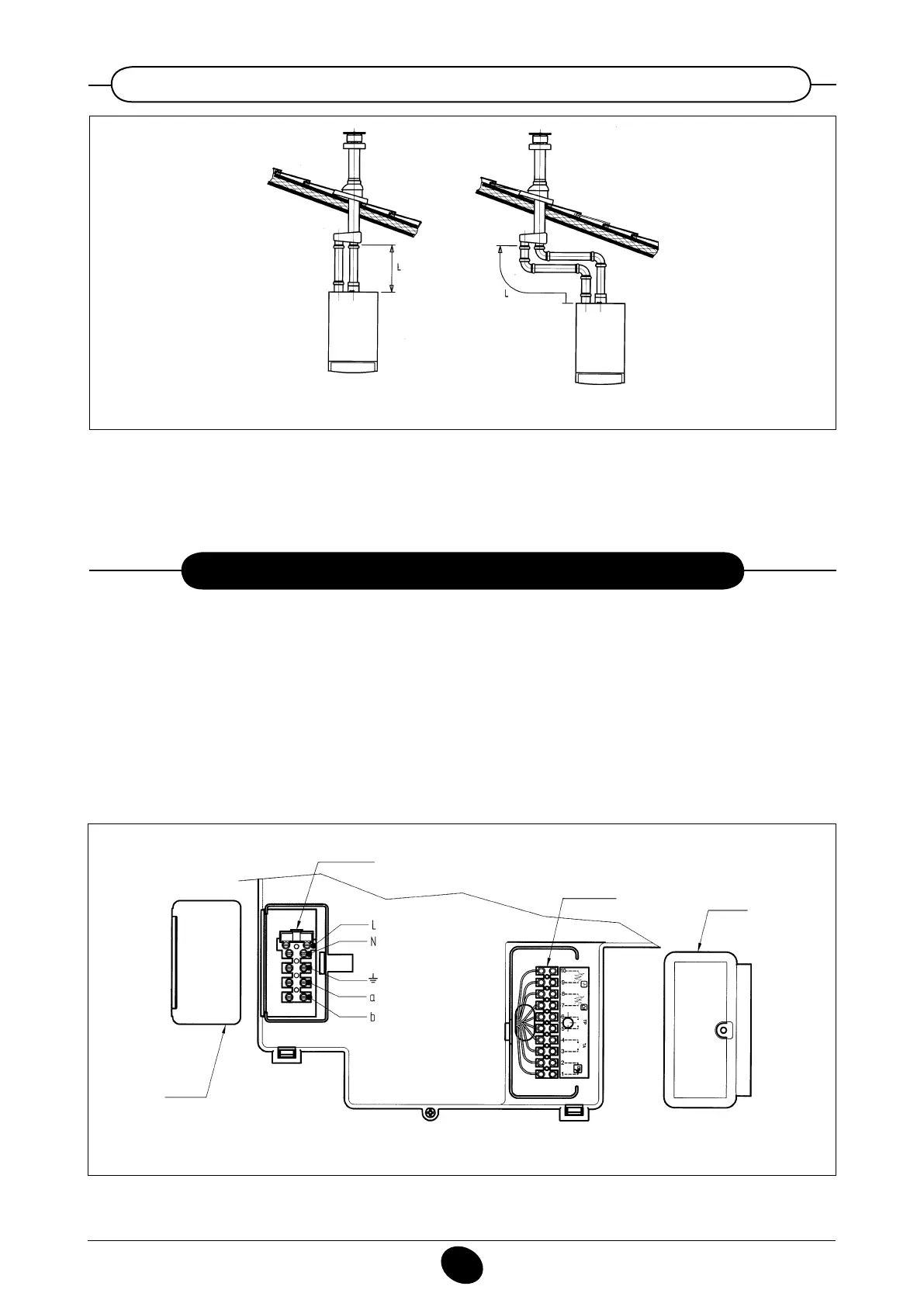

14.5 PRZYKŁADY INSTALACJI Z PRZEWODAMI PIONOWYMI ODDZIELNYMI
L max = 14 m
L max = 15 m
010828_0700
WAŻNE: pojedynczy przewód odprowadzający spaliny musi być odpowiednio izolowany w punktach, w których będzie miał kontakt
ze ścianami mieszkania (na przykład poduszeczkami z waty szklanej).
Dokładniejsze wskazówki na temat sposobu montażu tych akcesoriów podane są w uwagach technicznych do nich dołączonych.
15.
PRZYŁĄCZE ELEKTRYCZNE
Bezpieczeństwo elektryczne urządzenia jest możliwe tylko, jeśli jest ono prawidłowo podłączone do sprawnej instalacji uziemienia,
wykonanej zgodnie z obowiązującymi przepisami bezpieczeństwa instalacji elektrycznych (Ustawa z 5 marca 1990 nr 46).
Kocioł należy podłączyć do elektrycznej sieci zasilającej 230 V jednofazowej + uziemienie za pomocą kabla trójżyłowego będącego na
wyposażeniu, przestrzegając polaryzacji Linia-Zero.
Przyłącze musi być wykonane za pomocą wyłącznika dwubiegunowego o rozwarciu styków minimum 3 mm.
W przypadku wymiany kabla zasilającego należy zastosować pasujący kabel “HAR H05 VV-F” 3x0,75 mm
2
o maksymalnej średnicy 8
mm.
Bezpiecznik szybki 2A jest połączony ze skrzynką zaciskową zasilającą (wyciągnąć gniazdo bezpiecznika koloru czarnego, aby go
sprawdzić i/lub wymienić.)
Rysunek 11
020523_0400
Skrzynka aciskowa M1
Skrzynka aciskowa M2
Pokrywa
Pokrywa
