272
925.916.2 - PLWSKAZÓWKI DLA INSTALATORA
13. ZAŁĄCZONE WYPOSAŻENIE
• wzornik
• kurek gazu (2)
• kurek wlotu wody z ltrem (3)
• kurek na doprowadzeniu w instalacji obiegu c.o. (1)
• kurek na odprowadzeniu w instalacji obiegu c.o. (4)
• uszczelki
• złącza teleskopowe
• kołki 8 mm i haki
14. INSTALACJA PRZEWODÓW WYLOTOWO ZASYSAJĄCYCH

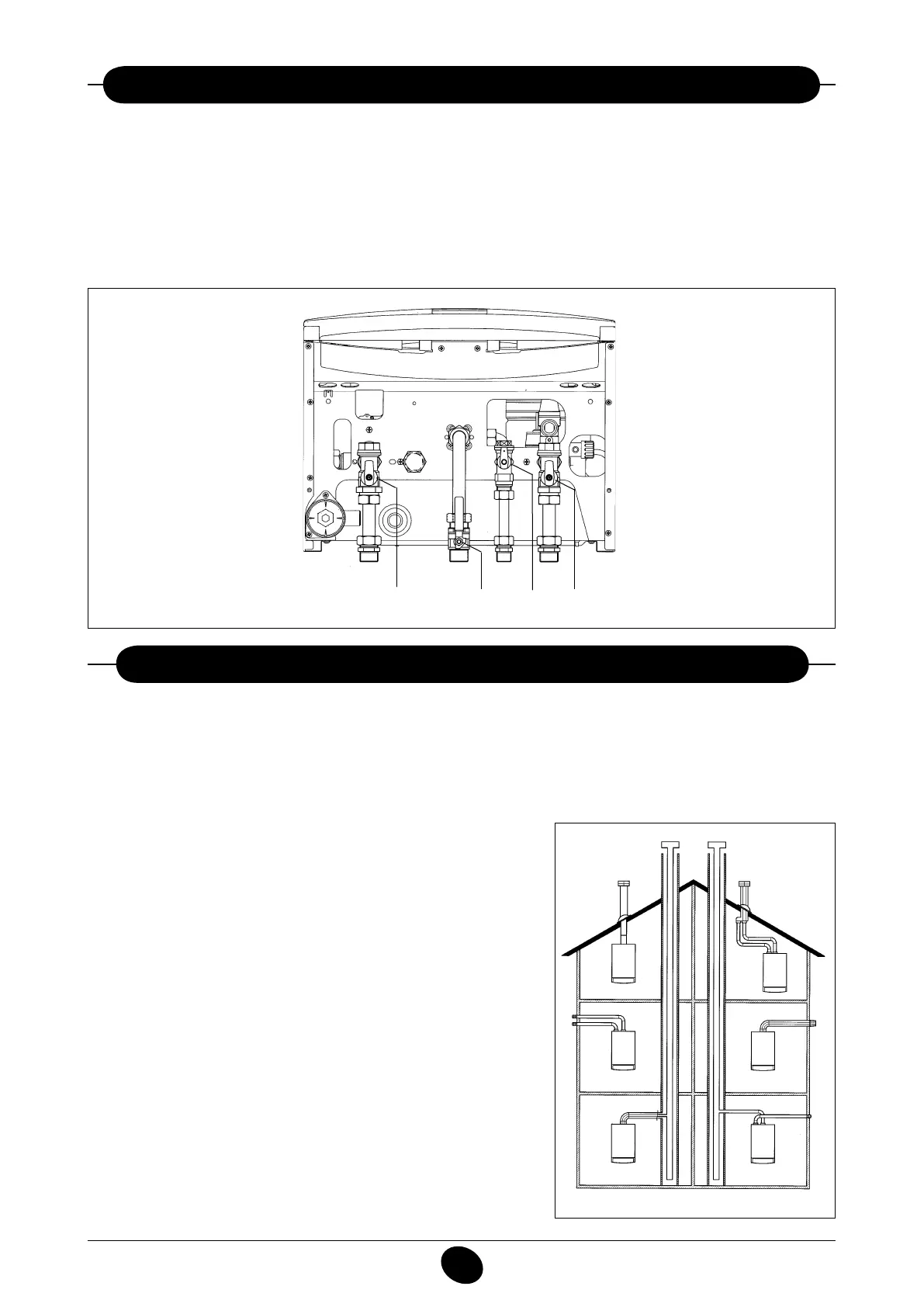

Rysunek 8
0301_1008
4321
Instalację kotła można przeprowadzić w łatwy i prosty sposób dzięki dostarczonym akcesoriom, który opis znajduje się poniżej. Kocioł jest
przystosowany przez producenta do podłączenia do przewodu wylotowo -zasysającego typu współosiowego, pionowego lub poziomego.
Dzięki dodatkowemu wyposażeniu (rozdwajacz) można używać również przewodów oddzielnych.
W przypadku instalacji przewodów odprowadzających oraz zasysających niedostarczanych przez BAXI S.p.A. konieczne jest, aby
posiadały one certykat zezwalający na dane zastosowanie oraz posiadają maksymalną stratę obciążeniową wynoszącą 100 Pa.
Uwagi dotyczące następującej typologii instalacji:
010828_0200
C
33
C
33
C
13
C
13
C
43
C
53
C
83
Rysunek 9
C
13
, C
33
Należy przewidzieć końcówki do podwójnego odprowadzenia wewnątrz
kwadratu o boku 50 cm. Szczegółowe instrukcje podane są w instrukcjach
dot. danych akcesoriów.
C
53
Końcówki do zasysania powietrza spalania oraz odprowadzenia produktów
spalania powinny być przewidziane na przeciwległej ścianie budynku.
C
63
maksymalna strata obciążeniowa przewodów nie powinna przewyższać
100 Pa. Przewody powinny być przeznaczone do specjalnego użycia oraz
temperatury wyższej niż 100°C. Końcówka użytego komina powinna być
zgodna z normą prEN 1856-1.
C
43
, C
83
Zastosowany komin lub przewód kominowy powinny być do tego
przeznaczone.
