287
925.916.2 - PLWSKAZÓWKI DLA INSTALATORA

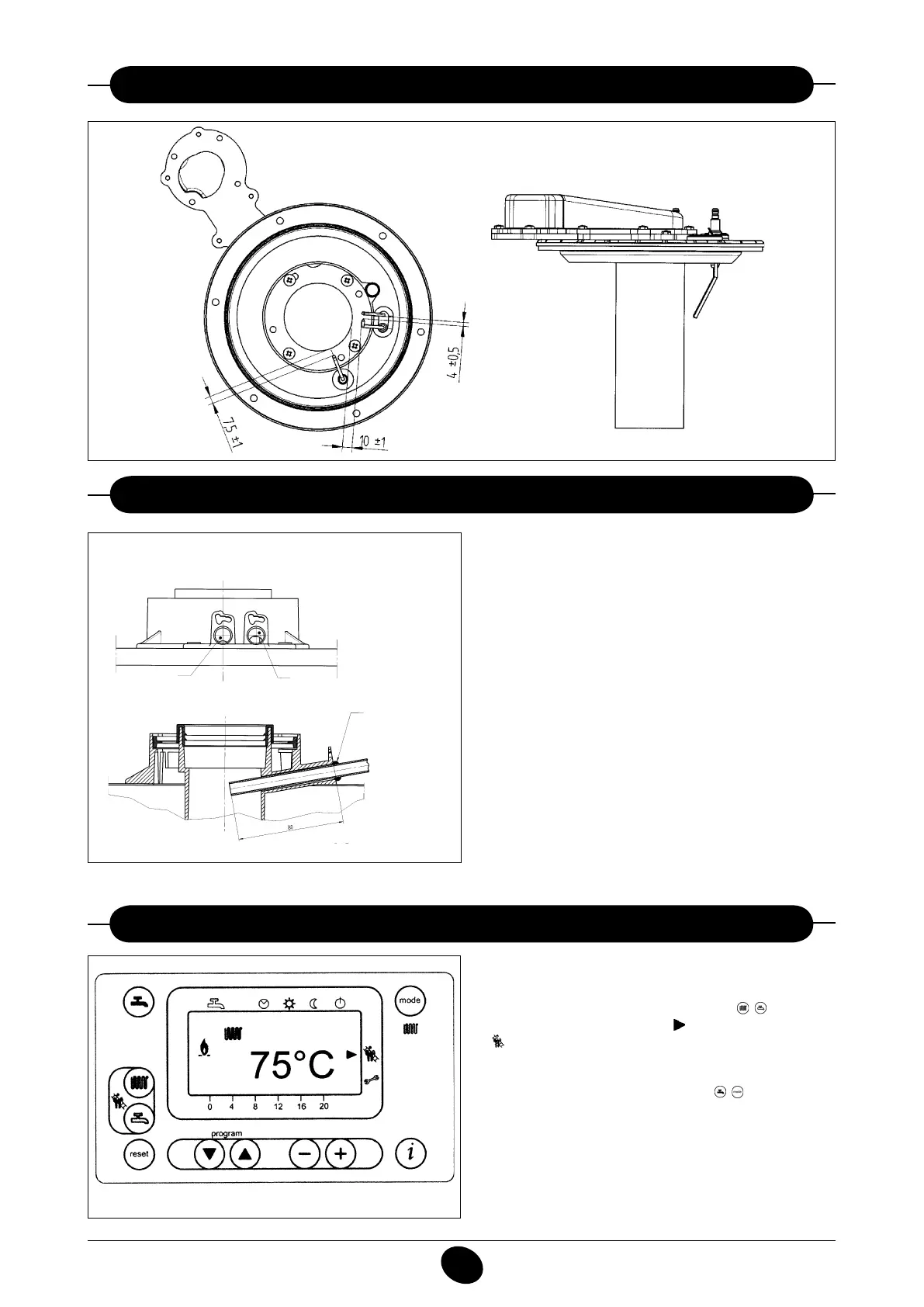

19. POŁOŻENIE ELEKTRODY ZAPŁONOWEJ I WYKRYWAJĄCEJ PŁOMIEŃ
20.
KONTROLA PARAMETRÓW SPALANIA
Rysunek 16
010905_0200
W celu dokonywania pomiarów sprawności cieplnej urządzenia
oraz zanieczyszczeń w produktach spalania, kocioł został
wyposażony w dwa złącza, znajdujące się na złączce koncen-
trycznej, specjalnie do tego przeznaczone.
Jeden jest podłączony do obiegu odprowadzającego dymy i służy
do mierzenia poziomu zanieczyszczeń produktów spalania i
sprawności spalania.
Drugi jest podłączony do obiegu zasysającego powietrze
spalania i służy do sprawdzania, czy nie następuje ewentualna
recyrkulacja produktów spalania, jeśli zastosowano przewody
współosiowe.
Na złączu podłączonym do obiegu dymów można odczytać
następujące parametry:
• temperaturę produktów spalania;
• stężenie tlenu (O
2
) lub dwutlenku węgla (CO
2
);
• stężenie tlenku węgla (CO).
Temperatura powietrza spalania odczytywana jest na złączu
podłączonym do obiegu zasysającego powietrze, znajdującym
się na złączce koncentrycznej.
Rysunek 17
020429_0300
spaliny
powietrze do spalania
uszczelnienie
Ważne: na czas kontroli zamknąć złącza
specjalnymi zatyczkami.
.
W celu ułatwienia czynności pomiarów parametrów spalania oraz
zanieczyszczeń w produktach spalania, można włączyć funkcję
czyszczenia komina postępując jak następuje:
1) nacisnąć równocześnie przyciski (2-3) dopóki na
wyświetlaczu nie pojawi się znak “ ” odpowiadający symbolowi
(ok. 3 sekundy, lecz nie dłużej niż 6 sekund). W tych wa-
runkach kocioł pracuje przy maksymalnej wydajności cieplnej
przewidzianej dla obiegu c.o.
2) nacisnąć jeden z dwóch przycisków aby zakończyć
funkcję
21. WŁĄCZENIE FUNKCJI OCZYSZCZANIA KOMINA
020429_0200
Rysunek 18
